[烛光生存狂]-DIY的宽电压大容量防水移动电源（编辑传图中，请稍后再看）

三防控，尤其是喜欢防水的东西，做个防水的移动电源，是很久以来就有的想法，bob里我没有多少暴力的用电设备，平时也就是手机需要5v，以后应该还会买个手台，电压应该是锂电两串7.4v左右，稍后还会做个灯固定在背包肩带上，当作“肩灯”，也能用到这个电源

所以，就根据需要设计了这个移动电源，要求是：

1.可以当作电池组直接输出，不经过任何模块以减少损耗，直接当其他设备的外接电源

2.电池组通过转换连接方式，可以直接输出单锂3.7v、两串7.4v两种电压

3.有模块可以输出其他需要的电压，比如5v给手机等日常使用USB口充电的电子设备，9v，部分笔记本的12v、18v/19v等少数情况

4.防水.容量够用，有电池电量状态指示

5.低温表现好，所以选择锂聚合物电池，低温下性能比较好些

电路多次修改后，最终定型设计如下

(蓝底色电路图)

主要采购了如下主要材料：

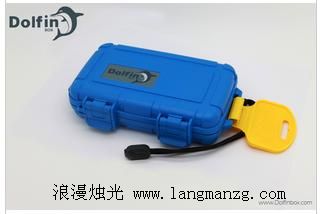

盒子一个，用的道芬的防水盒，三防控，什么都想做成全防水的. . .尺寸适合放下面的电池

(8K)

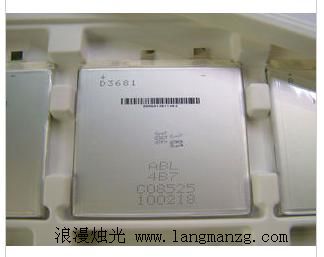

电池6片，三洋508176聚合物锂电 3800mah 最大允许放电电流3.5A（1c）

分为两组，每组3并加一片保护板

(10K)

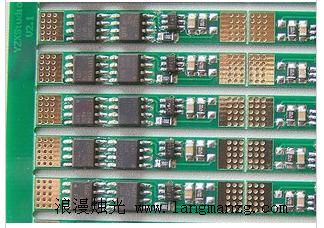

精工镀金保护板2片两组电池每组一片最大保护电流8A 正常运行在6A

(25K)

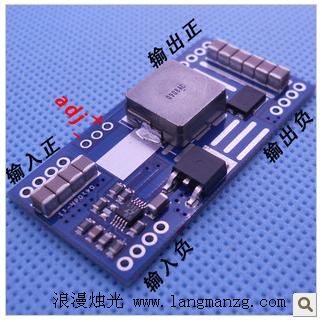

升压模块，非隔离升压，非同步整流

输入电压2.5-24v 输入电流10A

输出电压3.5-24v 输出电流6A

最低压差1v

无欠压保护无短路保护无输入反接保护

(25K)

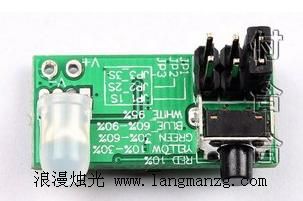

七彩电量指示灯，跳线选择单锂，两串，三串，我外接了一个单刀三掷的开关

(12K)

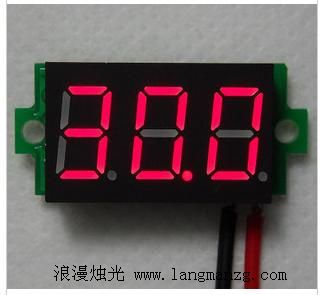

电压表头，两线，3-30V

打算用它来显示和确认整个移动电源的输出电压

(12K)

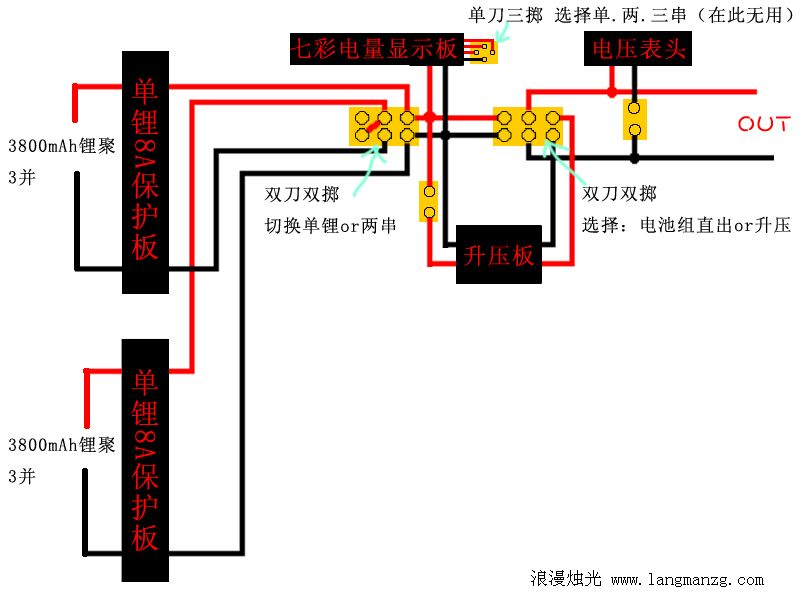

电路图，整个电路可以选择电池直接输出，可选单锂或者两串的组合方式，那时候就相当于一个电池组，用来给其他设备直接供电（转换来转换去毕竟有损耗，能直接供电就不用模块转换

或者选择用升压板输出需要的电压，升压板输出电压可调

电路图应该很容易看懂了，这是我的初步设想，大家帮看一下，有什么需要注意的或者设计有错误，帮我看一下，先谢过大家了

(129K)

最后一个问题，就是之前在另一个帖子里求电池并联串联切换电路的时候，大家提到开关的接触电阻和电流的问题，说的我比较担心，开关的影响能有多大？我找到的双到双掷的开关好像原来是用在交流电上的，放在这里用有没有问题？

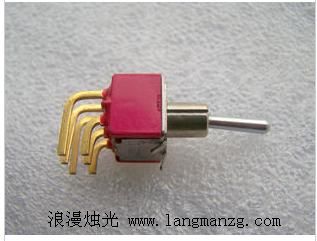

这是从黄师傅那淘到的最后一个，只有一个，美国C&K 7201 双刀双掷250V 2A 110V5A，看着是镀金的，还是名牌，就买下了，其实有推拉的波动开关更理想，本地电子市场买了两个推拉的，但比较担心质量不行，晚些上图给大家看看

(13K)

先来个材料的实拍图吧，除了升压板还在路上，其他的算是都齐货了，就是开关挺纠结的. . .

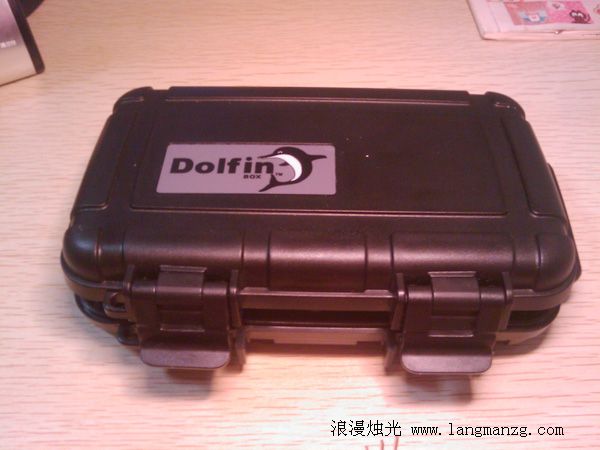

防水盒

(117K)

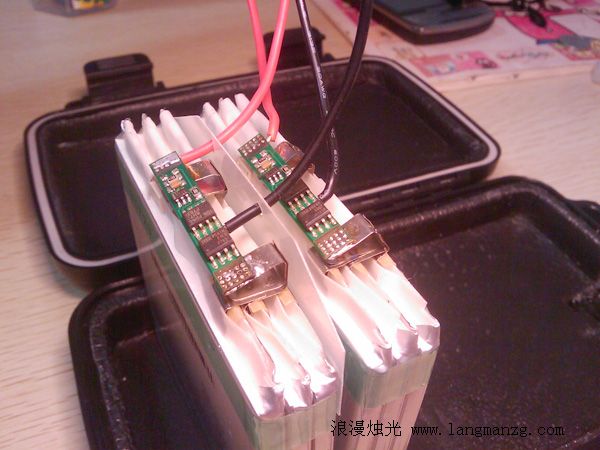

两组电池，已经焊上了保护板和输出接线，两组之间用一块绝缘板隔了一下，防止碰到一起

(153K)

电池的尺寸放进去太合适了宽度刚好，有2-3毫米的余量，6片电池的厚度非常合适，盖上盖子海面正好紧紧压住电池不会晃动，不过后期还是要想法再固定一下的

另一边放电路和开关等，会比较轻，整体重心有点偏吧

电量指示，把盒子打孔，七彩led伸出去，然后硅胶密封防水

图片上的是尸体，因为昨晚很兴奋的先粘上去了，接上一节电池看看效果，结果悲剧，反接了，板烧了，所以又重新买了，发货中. . . .

2012-6-28 21:43 上传下载附件 (121.92 KB)

右半部分示意和空间安排，挺宽敞的，空间利用率不行啊，升压板也在路上还没到

电量指示灯旁边的开关就是我在本地山贺电子市场买的，比较担心它的性能，暂时又找不到好的，到底是用还是不用呢，不用它我用什么呢. . . .纠结

2012-6-28 21:42 上传下载附件 (122.47 KB)

差点忘了输出接口，既然用防水盒，那接口也得防水啊，所以，直接在盒子上开口装usb我是放弃了，所以用了下面防水DC插头，用的插座那一边来当输出接口

2012-6-28 22:48 上传下载附件 (129.33 KB)

单独用了一个插头端带的固定帽，里面用硅胶垫自己切了个圆片塞进去，防水盖就好了，哈哈

2012-6-28 22:48 上传下载附件 (110.02 KB)

需要其他接口只有转接了，比如下面这个，usb口，是不是有点大？我不会告诉你里面有升压板的，电池端直接供电就可以输出5V了，当然我也会再做一个纯粹的DC转USB口的转接线，那样就可以用盒子里内置的升压电路了，或者其他电压都可以，USB供电只是其中一小部分而已

2012-6-28 22:48 上传下载附件 (118.99 KB)

2012-6-28 22:48 上传下载附件 (80.19 KB)

昨天升压板到了，体积比想象中的小，自己用线接上电位器，线留的长一点，方便最后给电位器安排个合适的位置

2012-7-4 22:10 上传下载附件 (27.78 KB)

两个双刀双掷的开关因为担心性能，所以还是放弃，问升压板的时候，顺便咨询了YZX，MOS要固定电位电位，所以仅仅mos做不到这两个双刀双掷的功能，更复杂的我也做不来，所以做电子开关的方案也基本泡汤了，但突然想到了下面这个东西，以前在一个淘宝店里看到的，叫安德森插头，纯铜镀银端子，不分公母，可以随意对接，比较稳定可靠，可以过大电流，所以. . .物理开关信不过，电子开关弄不懂，得了，直接用这个插头转换吧

2012-7-4 22:11 上传下载附件 (28.53 KB)

顺便问了一下卖家升压板的功耗，很低，0.5毫安左右，所以直接接在电源上得了，于是方案修改为下面的方法，左边的四个安德森插头，同色的查起来是电池并联，左边一红一黑插起来，就是串联，电池组的串并转换就这么做了。

升压板待机电流很低，所以就不加开关了，直接接在电池组上，也更可靠，升压板的输出端负极是与输入负极相通的，所以，只要他的输出正极就可以了，这样总共接到外壳外面三根线，一根红色的电池组正极输出，一根黄色的升压板正极，一根黑色的公用负极输出到外壳外面以后一分二，这样就有两组插头，一组是电池组直接输出的，一组是升压板输出，而且两组可以同时使用。

充电直接使用电池组的两根输出线，充电板就不放在电源里了，不然壳子上还要开个充电的口，再做一组口，更麻烦，所以充电板直接做到我的5V4A电源上。

电量指示灯还是直接并在电池组上，电压表头加个单刀双掷，可以切换用来显示电池组电压或者升压板电压。

最终方案就这么确定了，现在又需要买插头了，今晚就下单，等插头到来就可以开工正式焊接组装了

2012-7-4 22:09 上传下载附件 (42.96 KB)

2012/7/4夜

（待续未完）

**************************************************************************************************

配件终于都齐了，折腾了好几天，一天晚上做一点，终于做好了，晚上灯光太烂，手机太烂导致图片质量太烂，大家凑合看吧

升压电路、电压表头，以及接电池组的线，输出的线，电量指示灯的线，都做好了

导线都用的16AWG的硅胶线，表头和电量指示灯是24AWG的线，板子正面

2012-7-13 14:40 上传下载附件 (57.72 KB)

背面

2012-7-13 14:40 上传下载附件 (56.04 KB)

电压表头，正负都两路输入开关切换，正极一根是电池组正极，一根是升压板输出的正极

负极一根是公共负极，另一根是预留的空闲的，平时当作关闭表头，需要的时候用随便一根正极和空闲的这跟负极可以给外部的电池测电压

2012-7-13 14:40 上传下载附件 (35.26 KB)

串并联切换用安德森插头，这是并联在升压板输入上的正负极，后面的小接口是给电量指示灯的，因为电量指示灯固定粘结在盒子里了，不能移动，所以用个插头连接 2012-7-13 14:40 上传下载附件 (45.2 KB)

先用手捏着接上电池测试一下，升压输出设定为5v，电量指示灯蓝色，电还是比较足的

2012-7-13 14:40 上传下载附件 (59.35 KB)

电池组隔板，两组电池的电极还有保护板都紧挨着，得用薄的绝缘板隔离一下，做了两个突出，上下两根电线用热缩套管固定在突出上面，结实一些

2012-7-13 14:41 上传下载附件 (25.29 KB)

2012-7-13 14:41 上传下载附件 (62.18 KB)

2012-7-13 14:41 上传下载附件 (48.87 KB)

保护板也用绝缘胶布包起来

2012-7-13 14:41 上传下载附件 (59.46 KB)

把电池焊到电路上了，并联看看电压，4v，单组也分别测了，两个4v

2012-7-13 14:41 上传下载附件 (55.73 KB)

可是串联却是7.5v，怎回事大家有没有知道的？百思不得其解. . . .

2012-7-13 14:41 上传下载附件 (59.69 KB)

盒子，电量指示已经黏上了

2012-7-13 14:41 上传下载附件 (85.58 KB)

2012-7-13 14:41 上传下载附件 (48.22 KB)

一个大孔是电量指示灯的，三个小孔是输出线的

2012-7-13 14:41 上传下载附件 (30.75 KB)

电池，升压板，表头，反面都贴上3M泡沫双面胶

2012-7-13 14:41 上传下载附件 (58.4 KB)

穿线，太粗太硬，还得三根同步穿，两只手有点不够用

2012-7-13 14:42 上传下载附件 (67.22 KB)

终于塞进去了

2012-7-13 14:42 上传下载附件 (59.18 KB)

2012-7-13 14:42 上传下载附件 (92.4
