特别提示：本帖子在 2014-2-27 13:18:55 由用户 zfyfeixiang 编辑过

一直喜欢捣鼓点电子的DIY，懂得不多，只会接线，好在我们这个年代可以站在巨人的肩膀上，网上大把的成品的模块可以买，咋工作不管，会用就好了。

一直想做个电源转换模块，可以从各种电源取电（锂电池，蓄电池，汽车点烟器、笔记本电源等等），然后转换给各种小型用电设备，手机手台啥的。

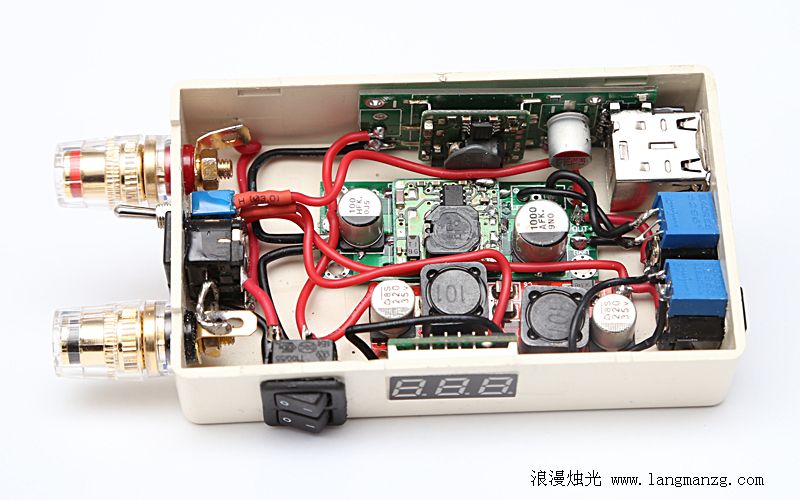

赞了几个模块，最近又凑巧买到了合适的盒子当外壳，吃过饭，从晚上7点搞到凌晨1点多，终于基本搞定了这个东西。实现了从单节锂电池到30V内所有直流电源的输入，当然压差大了效率不行尤其是升压，有可能的话，优先使用降压模式。

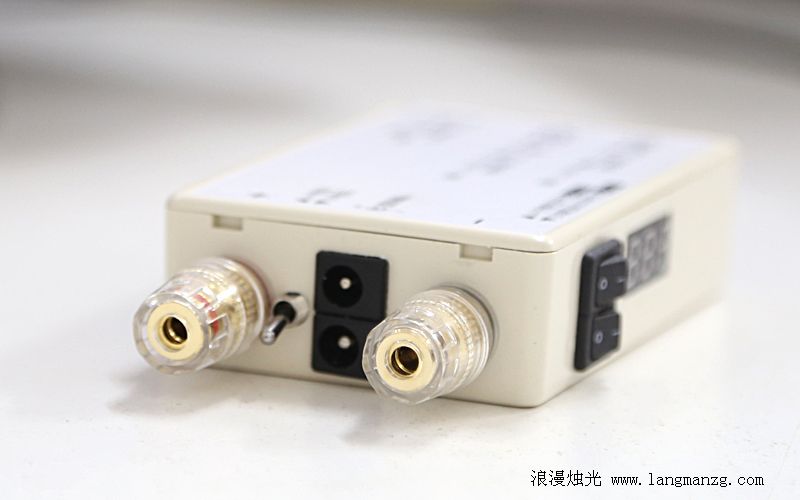

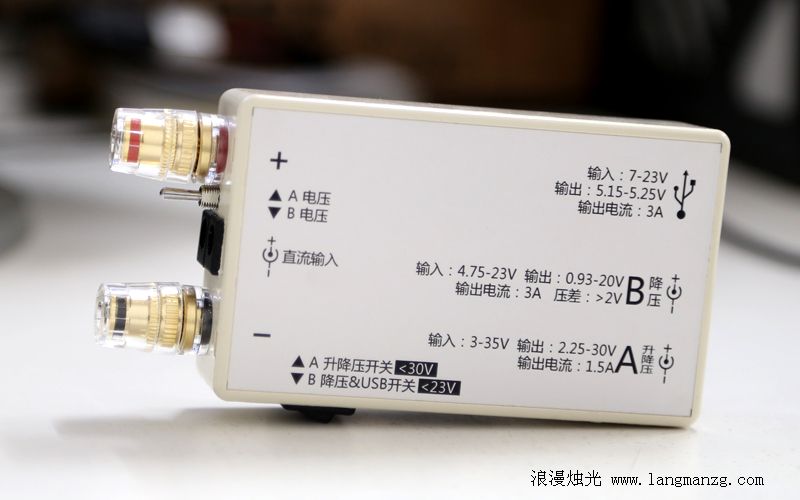

输入那边的接口也尽量兼容，普通的DC插头，装了常见的DC5.5/2.1和DC5.5/2.5，还有两个香蕉座，再配条带鳄鱼夹的转接线，就能夹在电瓶上取电了，当然遇到只有两根线头的来源也可以，香蕉座本身就是个接线座，把线头夹上就行。

输出有两个降压模块，降压模块就是输出的电压肯定是低于输入的，而且有2v的压差，就是输出的最高电压必须低于输入2v。（与之对应的还有升压模块，只能高不能低，当然还有自动升降压模块，能高能低。这些模块普通质量的都很便宜，但是大电流质量好的，还是很贵的。）

比如从电瓶输入12v，那么模块就只能输出最高10v的电压只能低不能高，当接上19v的笔记本电源时，那就可以输出17v以下的电压。

虽然降压效率高，但是弊端也是显而易见的，没法提供比输入更高的电压，如果我手头有一个锂电池，3.7v，而我又有个没电的对讲机要用，对讲机要7-8v，咋办，降压模块显然搞不定这种情况，那么就靠升压模块了或者升降压模块，所以，之前淘来的一个普通的升降压模块也就用上了。

我这个降压模块的极限电压24v，超过这个就要烧了，但是这个升降压的兼容到30v，所以就分别做了开关，如果超过24v，就只给升降压模块通电，而且不用的模块通电，也是要浪费一点点电的，不用的就关掉，也能少浪费点。

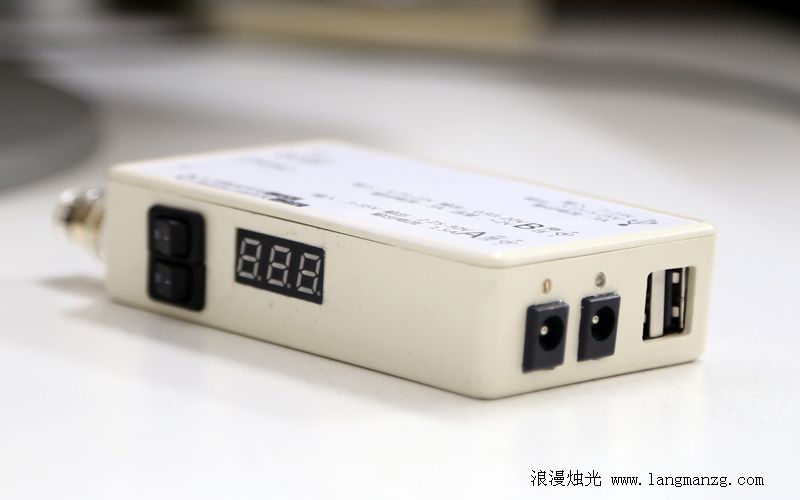

开关旁边的电压表，可以在调节电压的时候显示当前输出电压，什么，你没看到调节电压的地方？在输出口的上方有两个小洞看到没，里面有个小钮可以用小螺丝刀旋转实现输出电压的调节功能。

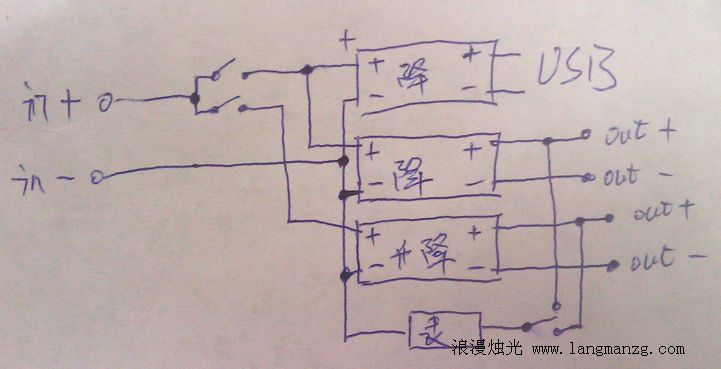

接线图

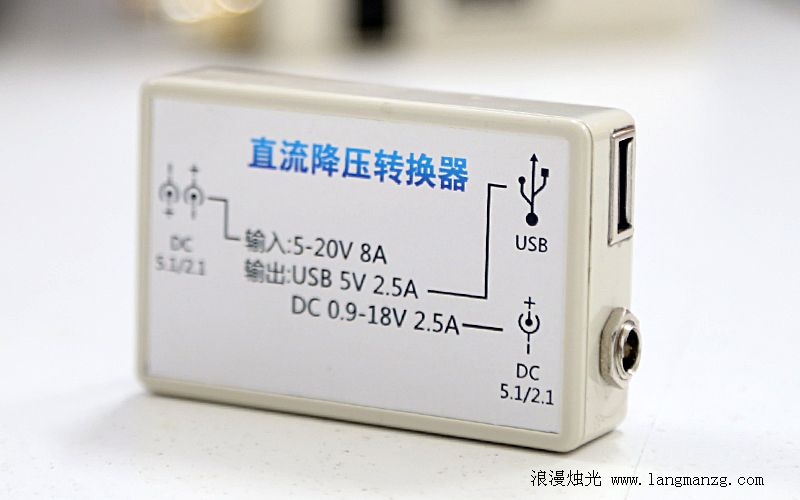

这是上一版本，纯降压的。现在可以退休了。

下一步是丰富一下输入线，做好了再来发图展示

-----------------------------------------
此贴已由管理员在 2014-3-8 21:36:33 执行 +500分 操作

发表主题： 29
发表回复： 50
网站暂行积分： 3387

【冲动的野牛】

这个牛逼大发了！！！顶，也是我梦寐以求的产品，楼主能否在做一套卖给我？

发表主题： 29
发表回复： 50
网站暂行积分： 3387

【冲动的野牛】

另外楼主用的什么开孔工具？打磨机？

发表主题： 29
发表回复： 50
网站暂行积分： 3387

【冲动的野牛】

电路图能分享一下么？谢谢了

发表主题： 29
发表回复： 50
网站暂行积分： 3387

【冲动的野牛】

建议再装个电流表+切换开关，可以检测输入电流、输出电流。或者电压电流一体表。

发表主题： 73
发表回复： 453
网站暂行积分： 33472

【人类幸存者】

这个牛逼大发了！！！顶，也是我梦寐以求的产品，楼主能否在做一套卖给我？

以上内容由瓜神在 2014-2-25 21:46:24 最后更改过

==================================================================================

发帖前我就担心瓜兄来看，因为你瓜兄懂这个，我怕露怯啊

瓜兄的折腾成果我也见过，做这个不在话下吧？

材料都是几年来各处拼凑攒下的，香蕉座，电压表是买别的东西顺带的，升降压模块也是很久前买的，价格你也知道不到20块钱，东西不贵邮费贵，纽子开关是一个手咪上拆的，就是盒子和两个降压模块，开关，DC座是最近一次性买来的，就是为了把这套东西装起来。你要是能凑齐，我倒是愿意代劳装起来，嘿嘿。

开孔是自己做的简易电钻（以前的玩具飞机上拆的马达+买个几块钱的钻夹，夹上小钻头就成了简易小电钻）留好余量先打一圈孔，然后把孔连起来搞掉，剩下的就是拿小锉刀，人肉加工到需要的大小，拿元件比划着尺寸锉

电路么，晚点补图

发表主题： 73
发表回复： 453
网站暂行积分： 33472

【人类幸存者】

电路图能分享一下么？谢谢了

以上内容由瓜神在 2014-2-26 10:54:57 最后更改过

==================================================================================

电路图补充在主贴里了，画得不正规，希望你能看懂

发表主题： 73
发表回复： 453
网站暂行积分： 33472

【人类幸存者】

特别提示：本帖子在 2014-3-8 11:38:18 由用户 zfyfeixiang 编辑过

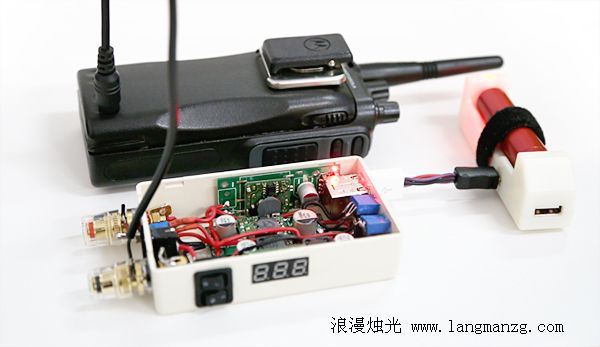

做起来一直没实际测试，前天特意小测试了一下，输入电源是插在笔记本的USB上，输入5v ，跟下面第一个图一样的用法，用自动升降压模块，升压到9.2v 接了手台的2A充电器给手台充电

可能是充电器的电流比较大，5v升压9.2v 2A比较费力，然后就眼瞅着转换模块上的输出电压，从9.2一会儿就自己降到了8.2v 8.1v，我还心想咋回事，输出电压自己降低了？突然一拍大腿，摸了一下盒子底部，真温暖！赶紧打开盖子，摸一下电感，NND，烫手啊！！

哎，还是一分钱一分货，便宜的东西，真干活大电流了，不给力啊，也可能是塑料盒子散热不好，也没有加散热器，总之还是有些失望，感觉对这廉价的升降压模块没太有信息了. . .

打算回头把新买的充电器装起来，改用1A电流充手台试试，看看电流小一半能不能撑住了。再不行，这东西可真就鸡肋了. . .

升压不给力，就换降压充了，插上了笔记本的19v电源，输出12v冲手台（我的手台充电器9-15v都可以用），大牛拉小车，一点问题没有，还能一起用USB口充手机，这个倒是很爽。

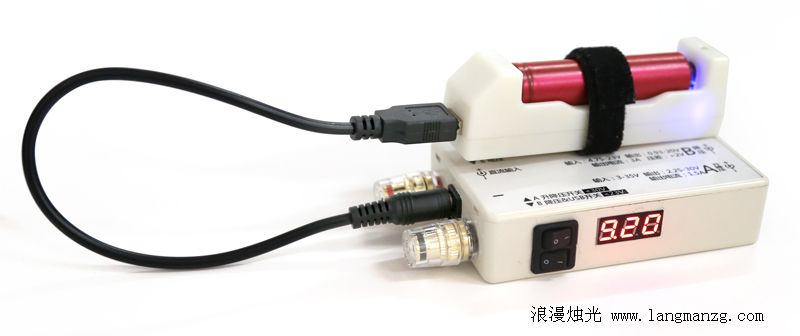

用移动电源5v输入，升压9.2v 空载没问题，就是带负载的时候不太给力

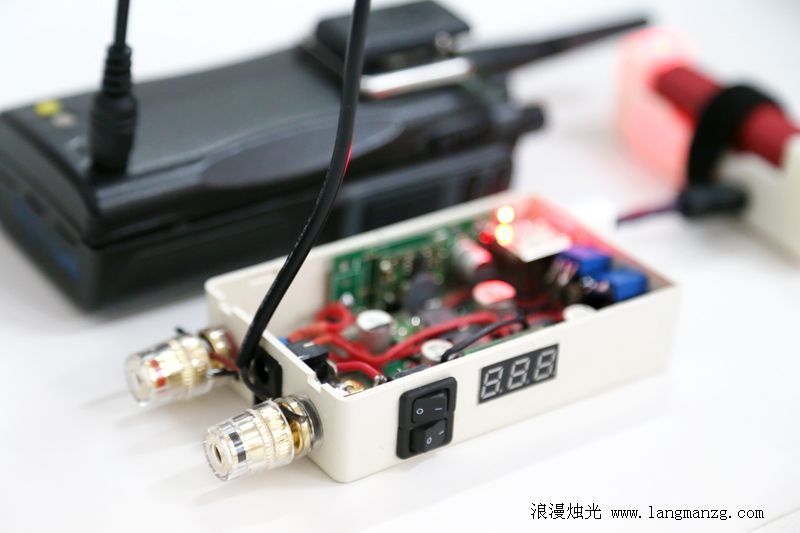

这个是示意下香蕉头的一个用法：临时接线输入（从手台借电），然后降压从USB输出5v充手机啥的，拿个移动电源示意一下。

发表主题： 102
发表回复： 657
网站暂行积分： 12103

【人类幸存者】

两个技术男的对话，作为小白只有仰望的份儿。。。

发表主题： 29
发表回复： 50
网站暂行积分： 3387

【冲动的野牛】

鼓掌鼓掌！！升压确实不行，我那个也是，内耗太大了。
