[烛光生存狂]-关于多旋翼飞行器的技术说明

给大家略微介绍一下多旋翼飞行器，我们这里就以相对简单的四轴飞行器作为对象来说：

四轴飞行器是一种具有四个螺旋桨的飞行器并且四个螺旋桨呈十字形交叉结构，相对的四旋翼具有相同的旋转方向，分两组，两组的旋转方向不同。与传统的直升机不同，四旋翼直升机只能通过改变螺旋桨的速度来实现各种动作

结构

如图所示，电机1和电机3逆时针旋转的同时，电机2和电机4顺时针旋转，因此当飞行器平衡飞行时，陀螺效应和空气动力扭矩效应均被抵消。

与电动直升机相比，四旋翼飞行器有下列优势：各个旋翼对机身所施加的反扭矩与旋翼的旋转方向相反，因此当电机1和电机3逆时针旋转的同时，电机2和电机4顺时针旋转，可以平衡旋翼对机身的反扭矩。四旋翼飞行器在空间共有6个自由度（分别沿3个坐标轴作平移和旋转动作），这6个自由度的控制都可以通过调节不同电机的转速来实现。

构造

四轴飞行器其构造特点是在它的四个角上各装有一旋翼，由电机分别带动，叶片可以正转，也可以反转。为了保持飞行器的稳定飞行，在四轴飞行器上装有3个方向的陀螺仪和3 轴加速度传感器组成惯性导航模块，它还通过电子调控器来保证其快速飞行。

基本运动状态：垂直运动，俯仰运动，滚转运动，偏航运动，前后运动，侧向运动。

垂直运动

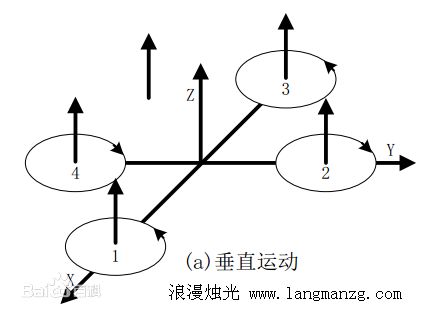

图a中，因有两对电机转向相反，可以平衡其对机身的反扭矩，当同时增加四个电机的输出功率，旋翼转速增加使得总的拉力增大，当总拉力足以克服整机的重量时，四旋翼飞行器便离地垂直上升；反之，同时减小四个电机的输出功率，四旋翼飞行器则垂直下降，直至平衡落地，实现了沿z轴的垂直运动。当外界扰动量为零时，在旋翼产生的升力等于飞行器的自重时，飞行器便保持悬停状态。保证四个旋翼转速同步增加或减小是垂直运动的关键。

俯仰运动

图（b）中，电机1的转速上升，电机3的转速下降，电机2、电机4的转速保持不变。为了不因为旋翼转速的改变引起四旋翼飞行器整体扭矩及总拉力改变，旋翼1与旋翼3转速该变量的大小应相等。由于旋翼1的升力上升，旋翼3的升力下降，产生的不平衡力矩使机身绕y轴旋转（方向如图所示），同理，当电机1的转速下降，电机3的转速上升，机身便绕y轴向另一个方向旋转，实现飞行器的俯仰运动。
