| 作者信息 | 主题: 塑料柄Q4铲子的改造30895 | |||||
|
发表时间：
2012-11-17 7:32:44
大家对6411的塑料柄Q4折叠铲，肯定不陌生，小巧，日常携带使用很方便，但是他的工程塑料手柄也受到广大PSK的质疑，我也一直想对其进行改造，可这工程塑料偏偏不坏，无奈只有放弃。 浪漫烛光 www.langmanzg.com 前段时间，朋友去鳌太穿越，借走我的塑料柄Q4，在山上砍柴，终于把塑料柄用坏，手柄扔在鳌太某处，其余带回，我心中大喜，动手的机会终于来了，多话不说，看图。 浪漫烛光 www.langmanzg.com
 ----------------------------------------- 此贴已由管理员在 2012-11-17 13:40:59 执行 +500分 操作 |
|||||
|
|
||||||
| 作者信息 | 主题: 塑料柄Q4铲子的改造30896 | |||||
|
发表时间：
2012-11-17 7:34:11

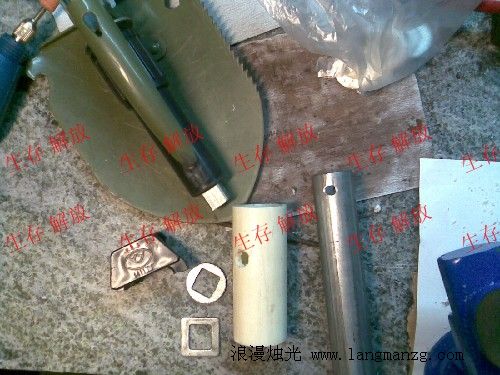

诸位可能看到上图中有节铁管和一节塑料管，我来说下我的改造想法。 浪漫烛光 www.langmanzg.com 去掉剩余的小半截手柄，直接用一根和黑色套管直径一样的金属管，按小半截手柄的螺杆孔位置打孔，再安装铁管，这样手柄部位就不再折叠，变成直柄，外面再套上一节塑料管，一来好看，二来当个小握把，三来也有一定的稳固连接的能力。 浪漫烛光 www.langmanzg.com 有了这个想法，便开始在脑子里琢磨各个细节，用什么样的螺杆螺母，中空的金属管可以放点什么，管尾怎么封闭和打开，最后脑子里形成了这样一个成品图 浪漫烛光 www.langmanzg.com
 |
|||||
|
|
||||||
| 作者信息 | 主题: 塑料柄Q4铲子的改造30897 | |||||
|
发表时间：
2012-11-17 7:36:36

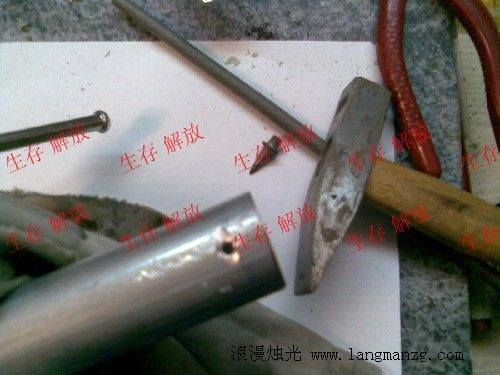

下面就发几张制作过程的图，因为都是自己一人操作，200万像素手机拍摄，有的不清楚的地方，大家多包涵。 浪漫烛光 www.langmanzg.com  浪漫烛光 www.langmanzg.com  浪漫烛光 www.langmanzg.com 先用圆锉锉出一道小槽，然后是铁锤加水泥钉开小孔，接着就是用小圆尖锉，慢慢锉。 浪漫烛光 www.langmanzg.com 不断锉，不断拿螺杆比照，别锉歪了。要有耐心和手劲。 浪漫烛光 www.langmanzg.com
对了，我找的是1毫米的铁管，外径25，自来水管就劝大家不要考虑了。 |
|||||
|
|
||||||
| 作者信息 | 主题: 塑料柄Q4铲子的改造30898 | |||||
|
发表时间：
2012-11-17 7:38:09
铁管开孔完毕，塑料的开孔就很简单了，这里不再多说。塑料管我找的是外径32的PPR水管，这管子，工地拆房的大铁锤都用他当手柄，结实程度请放心。 浪漫烛光 www.langmanzg.com 塑料管内径要切削、打磨到和铁管的外径一致，才好安装。 浪漫烛光 www.langmanzg.com PPR有个好处，就是热胀冷缩，看图，多话不说，一看就懂。 浪漫烛光 www.langmanzg.com 温度自己摸索，用火注意安全 浪漫烛光 www.langmanzg.com
 ( |
|||||
|
|
||||||
| 作者信息 | 主题: 塑料柄Q4铲子的改造30899 | |||||
|
发表时间：
2012-11-17 7:39:23

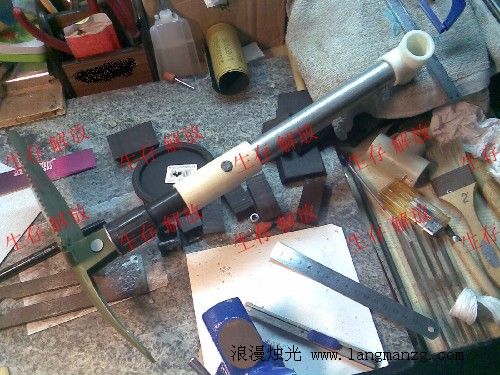

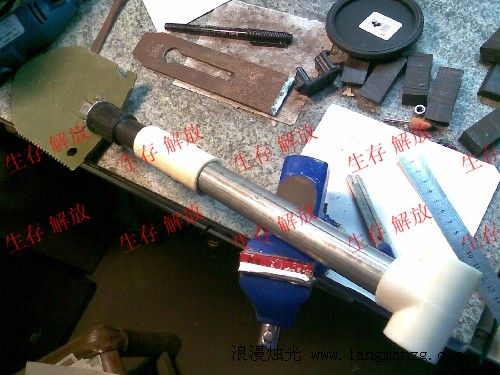

然后就是安装，注意别忘了第一张图中的垫圈，要将方形的加工成圆形的，怎么改？买个大垫圈，慢慢锉。安装之后的图就是这样，铁管尾部加了个三通，也是PPR材料的，既当小握把，又美观，还可封闭铁管。 浪漫烛光 www.langmanzg.com
 |
|||||
|
|
||||||
| 作者信息 | 主题: 塑料柄Q4铲子的改造30900 | |||||
|
发表时间：
2012-11-17 7:42:15

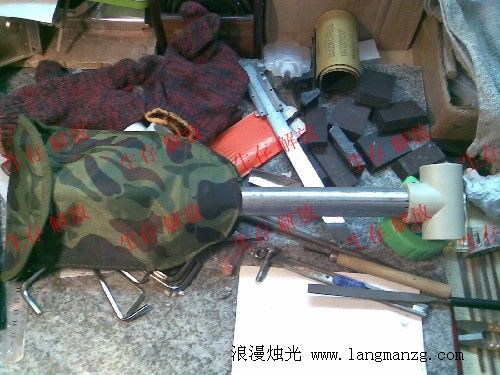

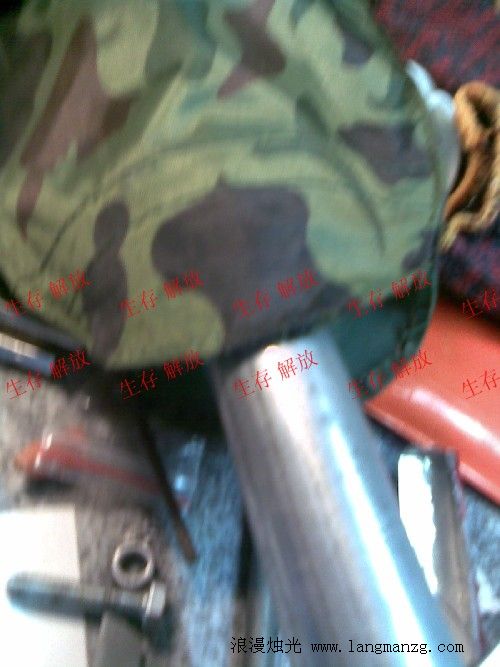

改成直柄的话，携带是不如以前方便了，我就简单改动了原来的锹包。 浪漫烛光 www.langmanzg.com  浪漫烛光 www.langmanzg.com  浪漫烛光 www.langmanzg.com
改动简单吧  |
|||||
|
|
||||||
| 作者信息 | 主题: 塑料柄Q4铲子的改造30901 | |||||
|
发表时间：
2012-11-17 7:45:36

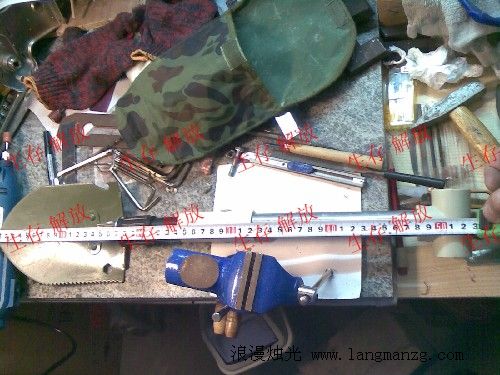

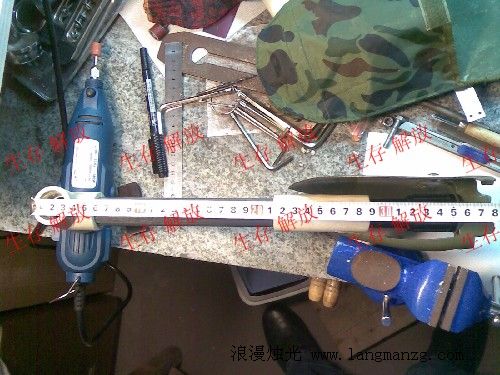

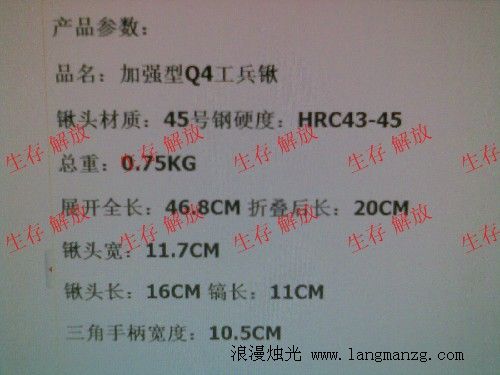

最后上个尺寸图，这个尺寸大家可以自己按自己的想法来 浪漫烛光 www.langmanzg.com  浪漫烛光 www.langmanzg.com  浪漫烛光 www.langmanzg.com  浪漫烛光 www.langmanzg.com
 |
|||||
|
|
||||||
| 作者信息 | 主题: 塑料柄Q4铲子的改造30902 | |||||
|
发表时间：
2012-11-17 7:46:02
哦，还有个重量，比原来多了200克。 |
|||||
|
|
||||||
| 作者信息 | 主题: 塑料柄Q4铲子的改造30944 | ||||
|
发表时间：
2012-11-22 15:15:44
作为一名YY派的代表，我对你表示感谢。至少你让我知道了如何进行折叠铲改装。 |
||||
|
|
|||||
| 作者信息 | 主题: 塑料柄Q4铲子的改造32877 | ||||
|
发表时间：
2013-10-25 16:23:01
挺好。挺有技术含量的。就是江苏苏北地区的工作环境很一般啊。 |
||||
|
生存狂的技能如果不加以锻炼，那在真遇到极端的情况下只能到处抓瞎。学以致用，不要死记书本。不要把那些生存狂用品放到家里落满尘土。 |
|||||
