之前做的那把木质的由于自己不小心给弄断了弓片连接部位。

思来想去还是做一把铝质的吧！钢质的确实没那个能力弄，一是没材料，二是没工具，再来就是没时间。

很多朋友都说，画个图纸拿到加工店去加工一下就好了。但是可怜我处的地方没有！只有靠自己勤劳的双手啦！

先说一下我的工具吧！

手电钻一把（从2#-12#号钻头一堆）

角磨机一个（打磨片，切割片，抛光片一堆）

钢锯一把（我不知道弄断了多少跟锯条了。。。。。）

大板锉，半弧锉，什锦锉各一把。

之前没有台钳，后来发狠去淘宝买了一个，外加一个电钻底座。基本上就这些东西了。

话不多说，直接上图。

（PS：由于老婆才生了孩子，还有一些局部工作没有完成。暂时大家都凑合着看看半成品吧！）

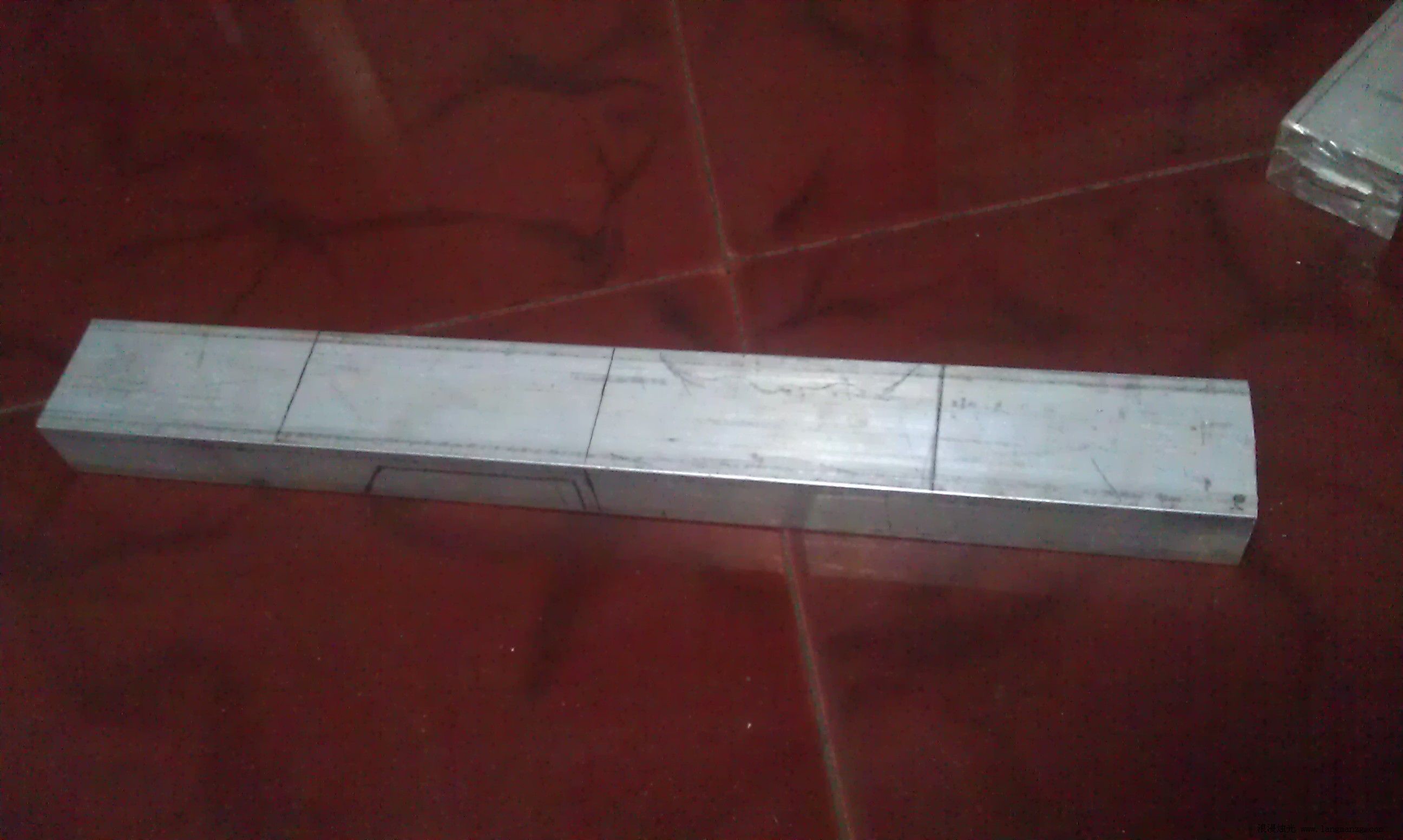

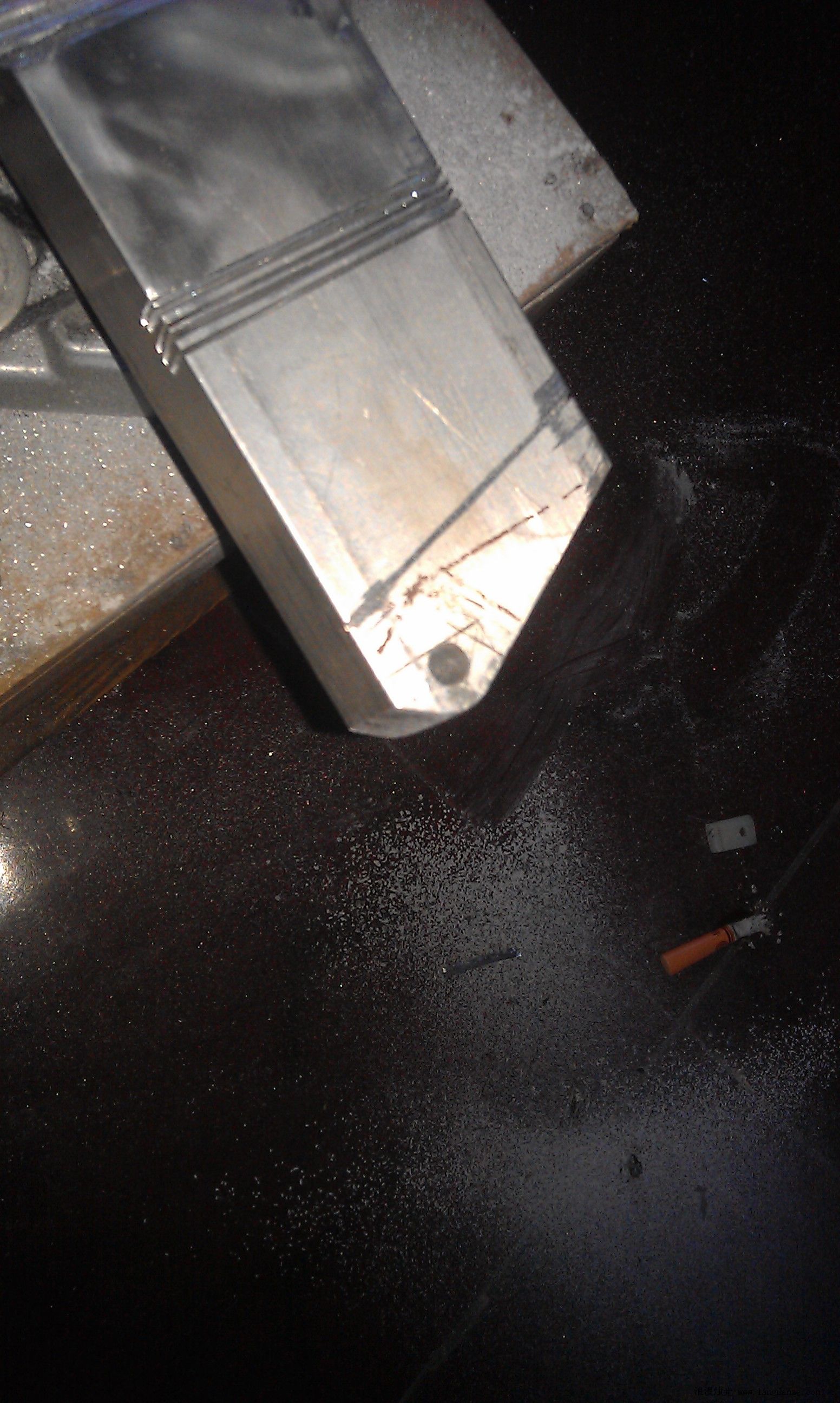

基础原材料（6062铝合金板，长550，宽50，厚30“都是以MM为单位”）

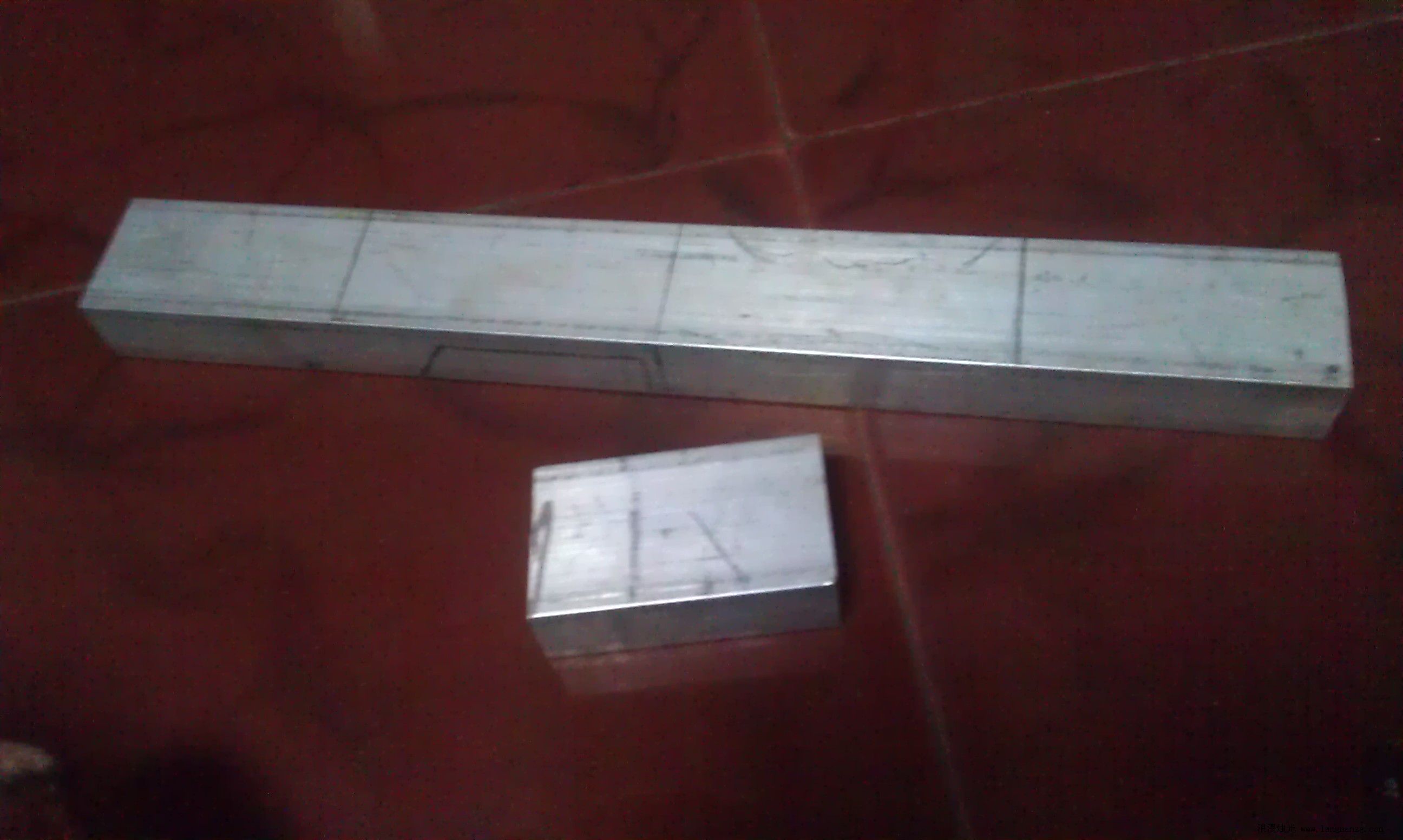

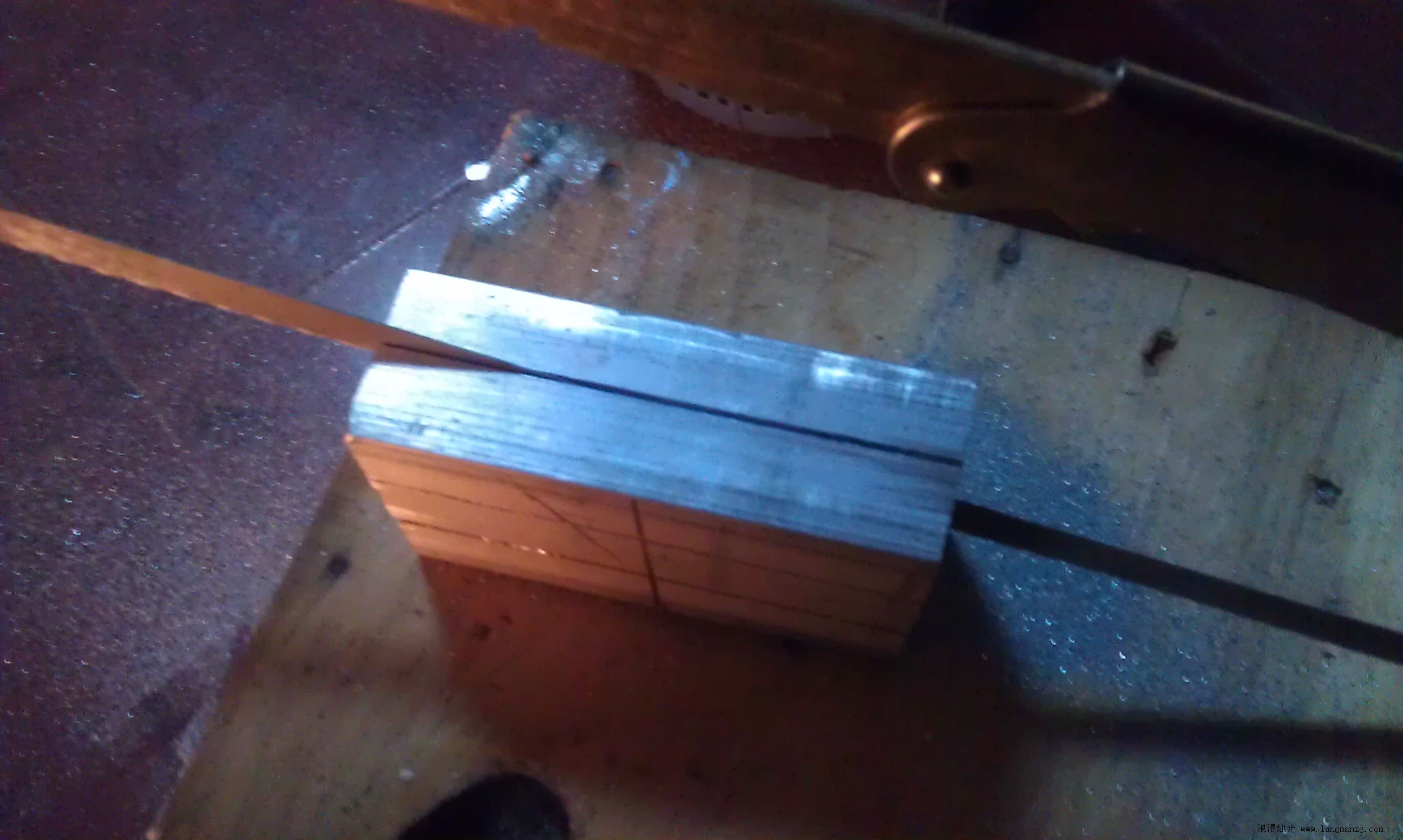

第一次分解，切下制备弓片连接部位的材料，用来做连接扣和压力片。

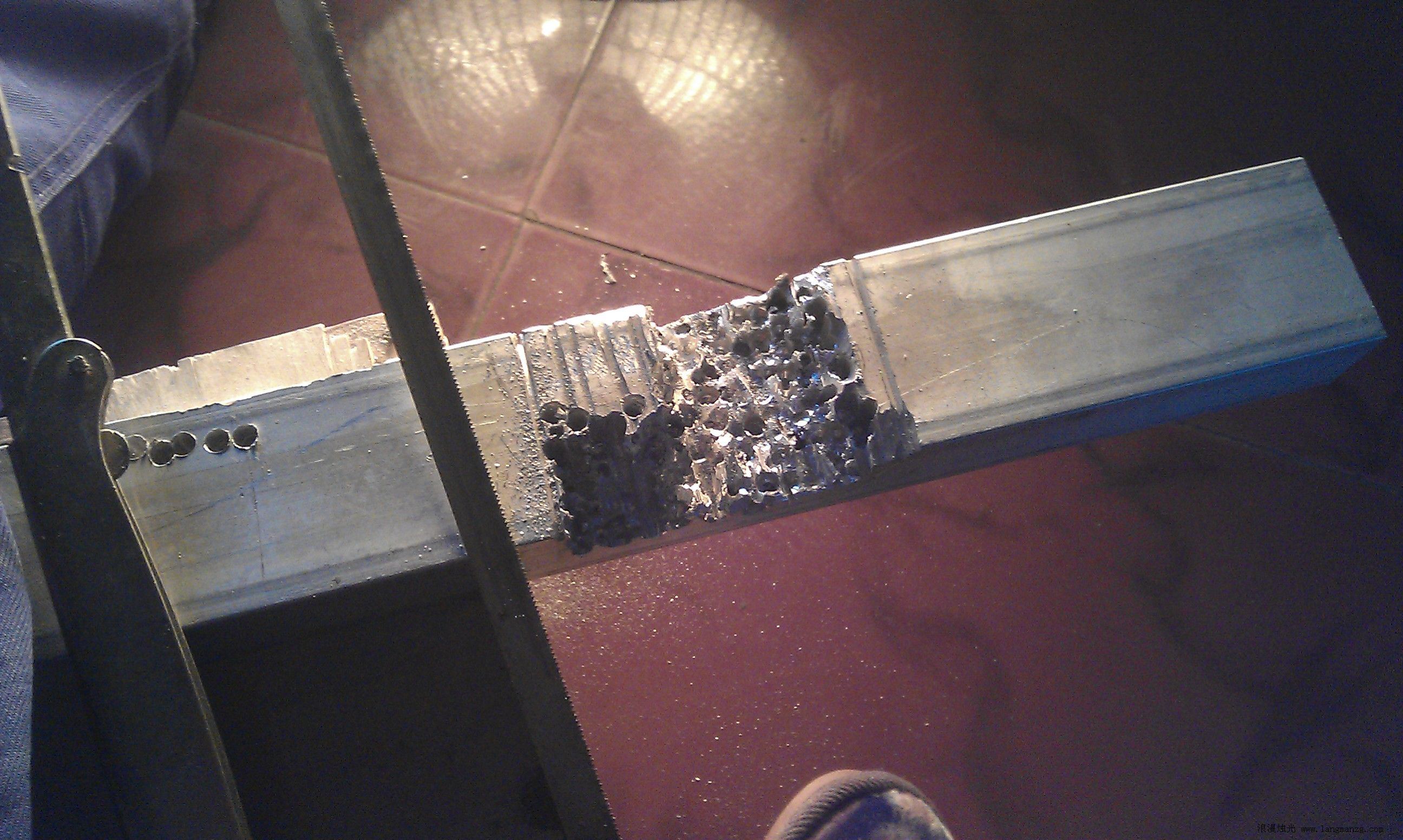

开始破坏表面结构，千疮百孔啊！没有车床就自己想办法咯，我在材料上画吃样式后，就用钢锯锯出需要去掉的地方，然后用手枪钻破坏，最后用角磨机打磨抛光。

弓片连接扣和导轮连接扣，这个还是原材料的样子。呵呵，节约成本，实在没办法做都很精致。

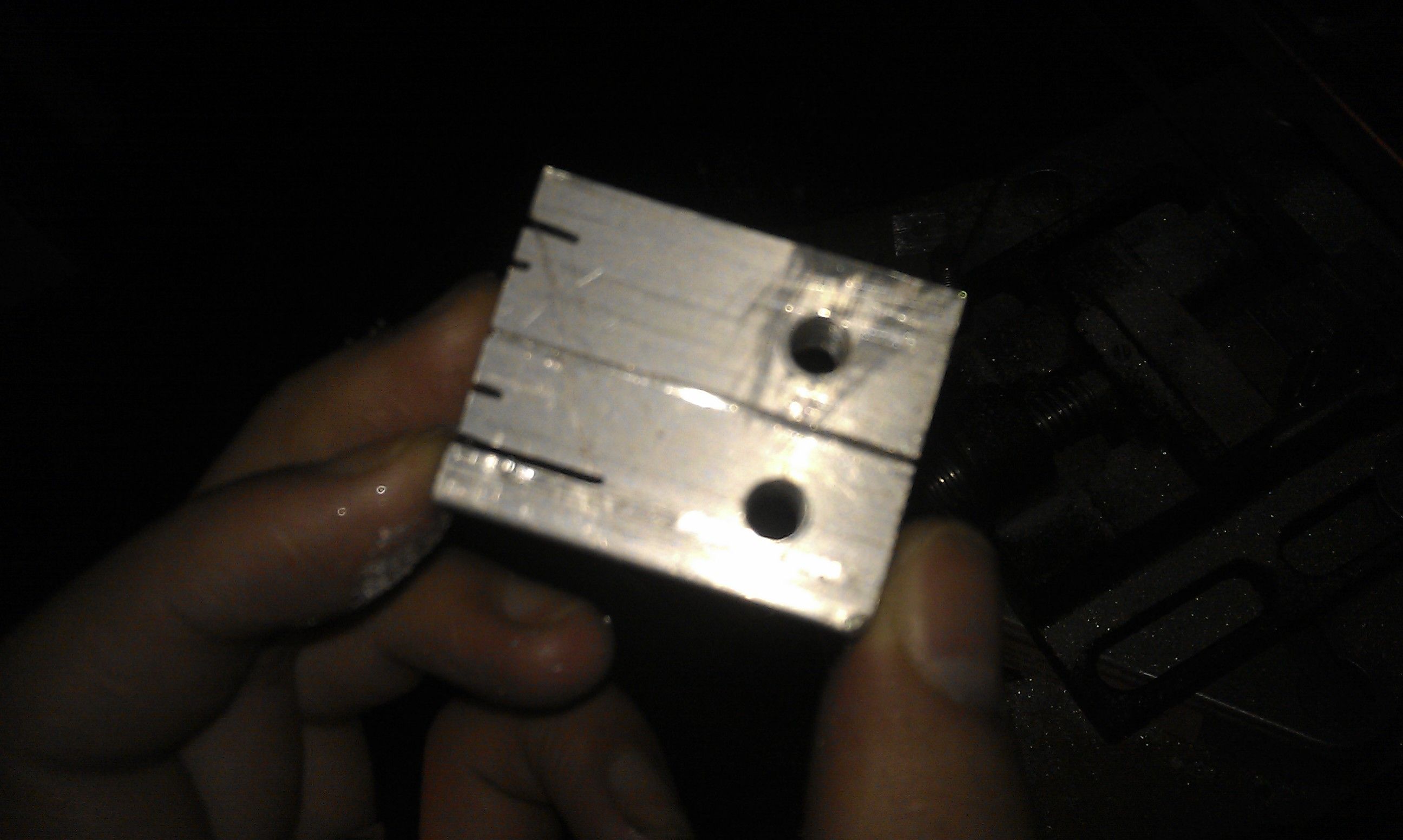

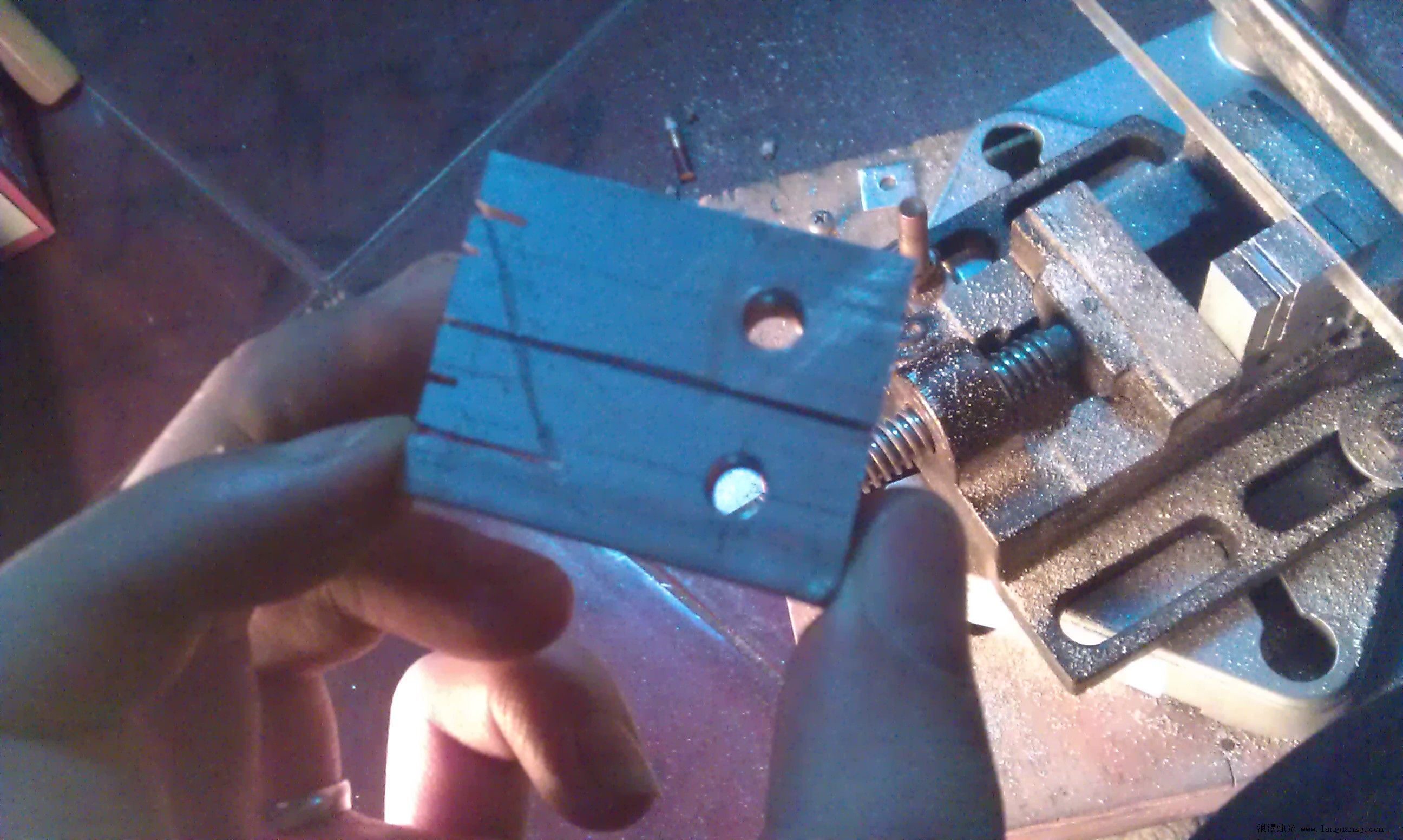

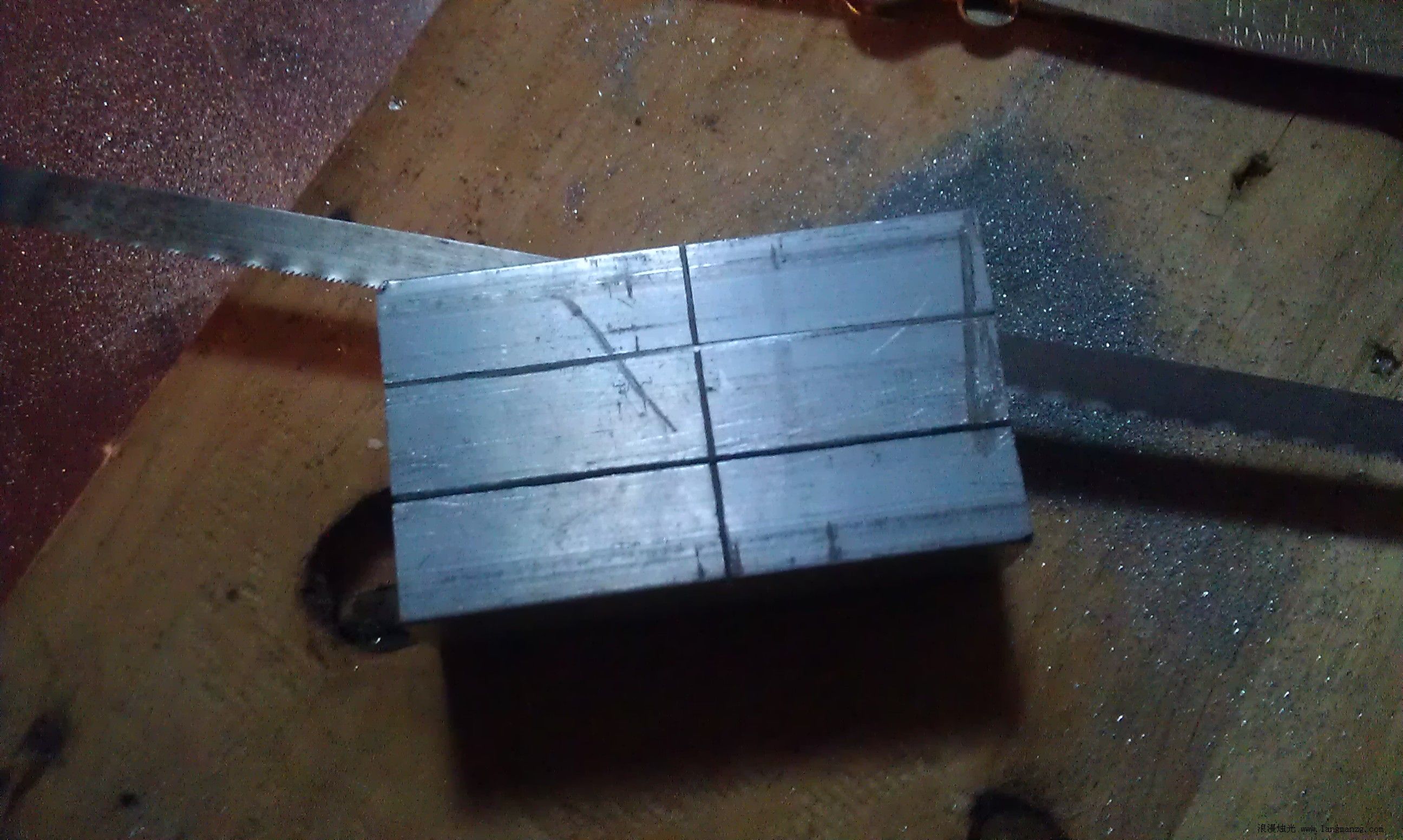

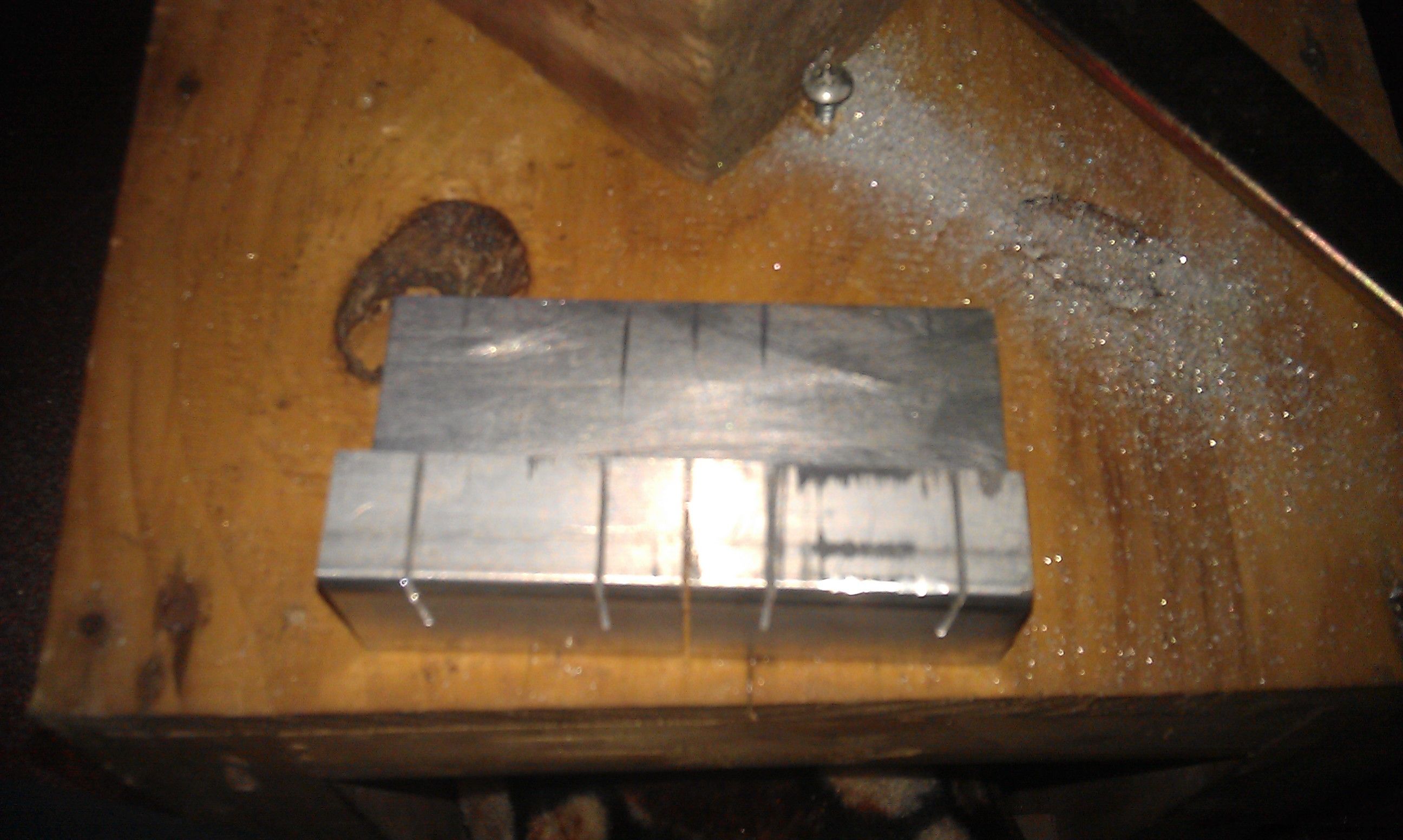

还是连接扣，不过要先把材料分解开。。。。。。

（未完待续，服务器上传故障。等老白弄好之后继续传！）

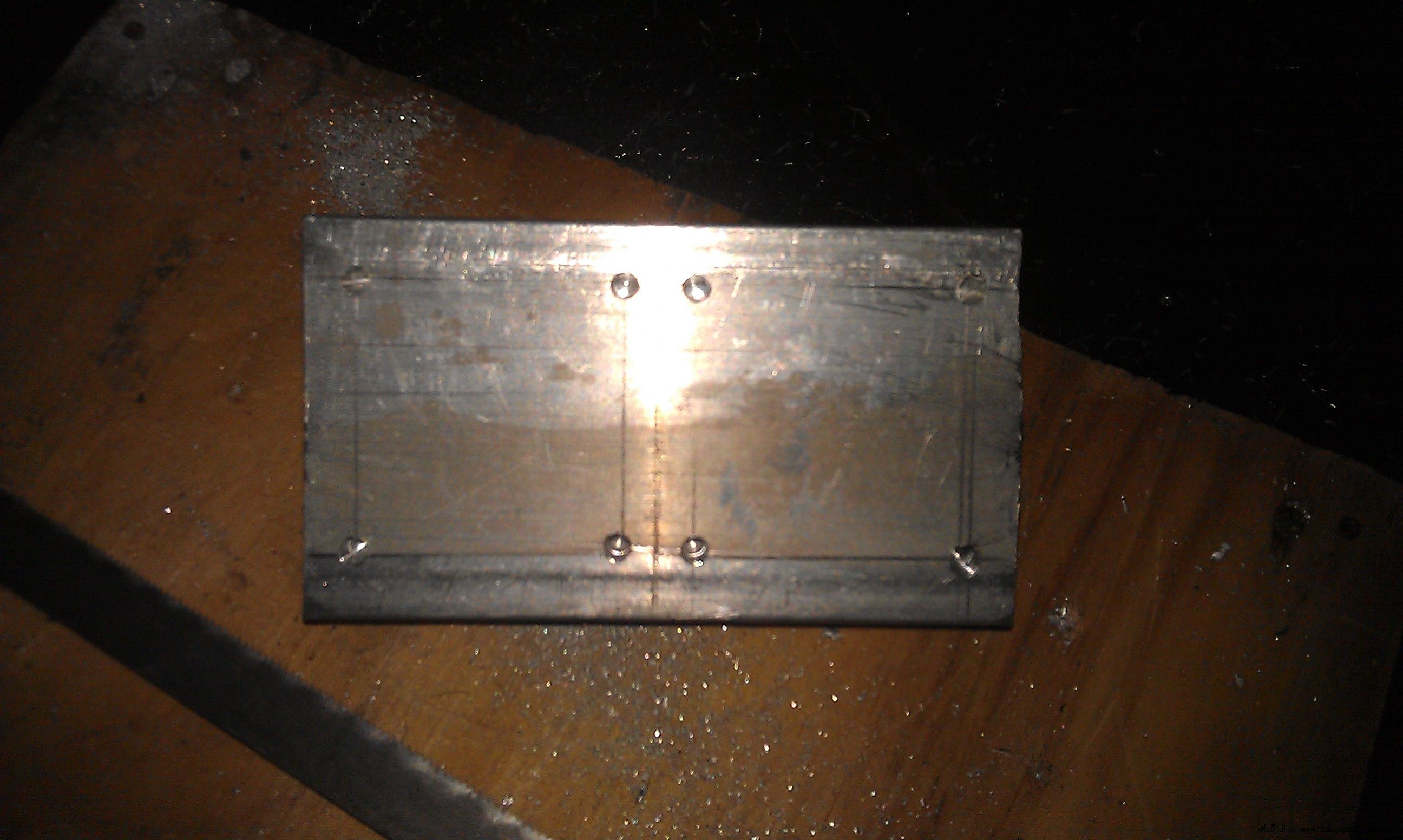

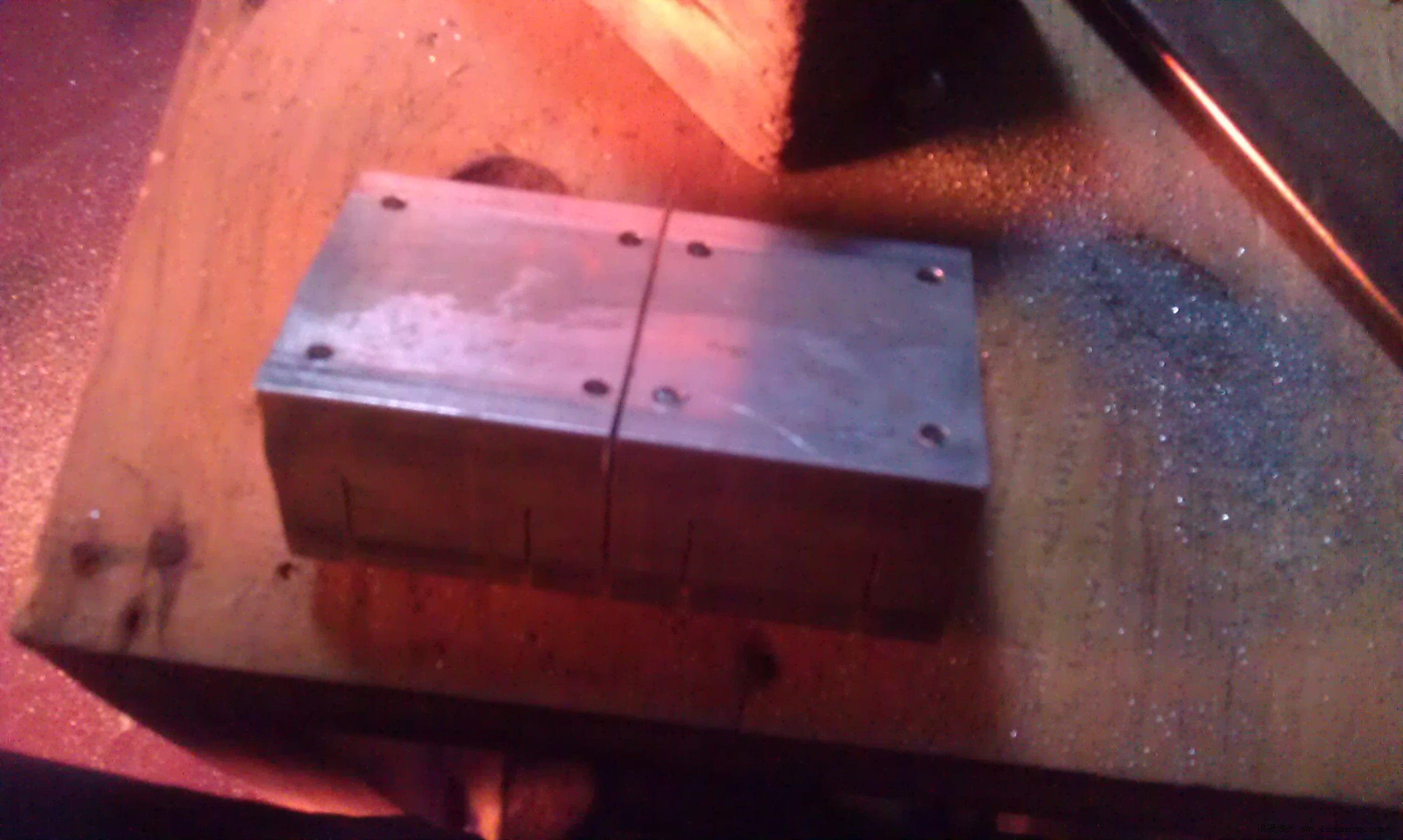

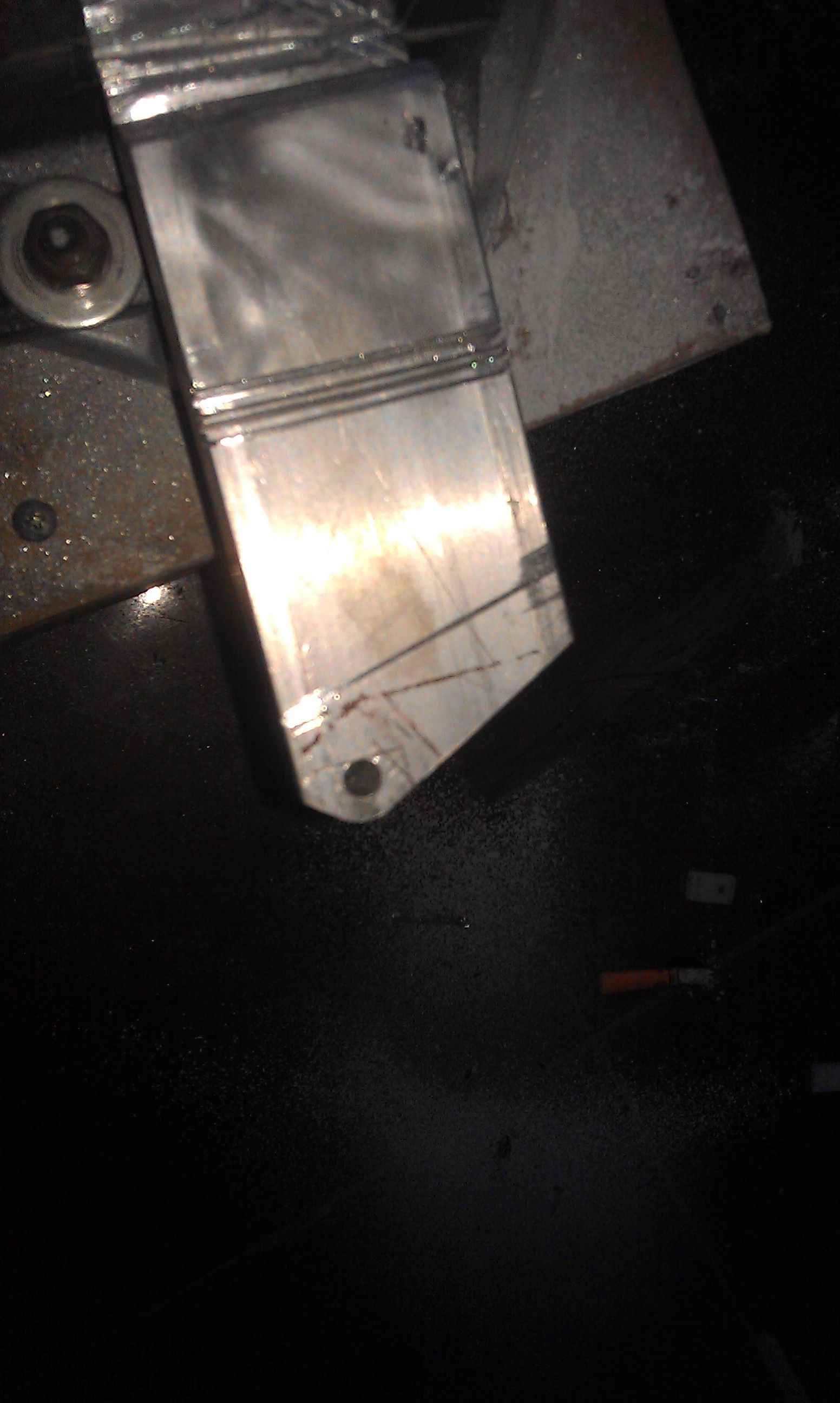

还没有结构分离的弓片连接板。改进了一下，把压力调节和弓片连接一体化了。

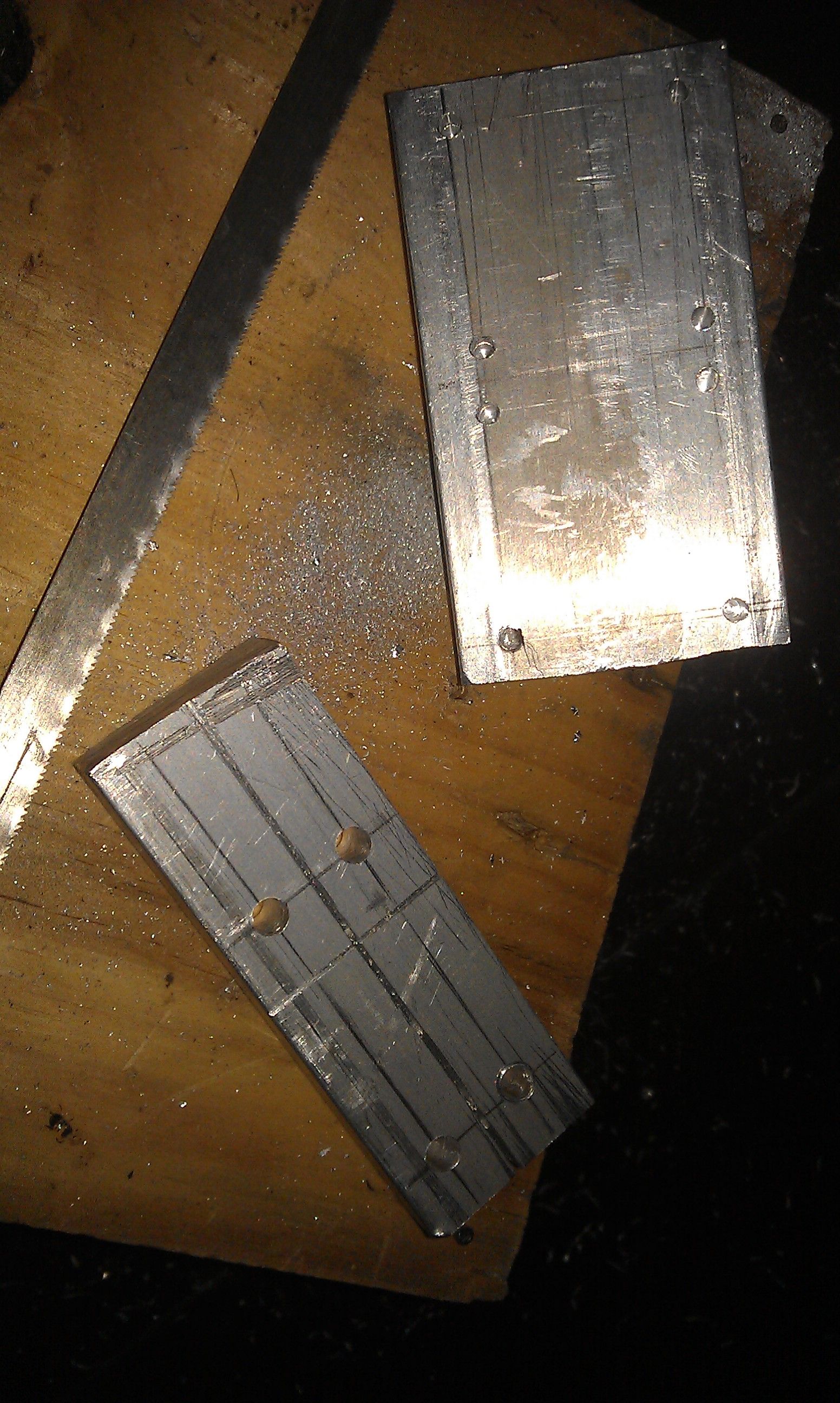

同样是连接板

导轮连接扣，这是在给连接扣攻丝。用到M6丝锥。 (575K)

(630K)

(790K)

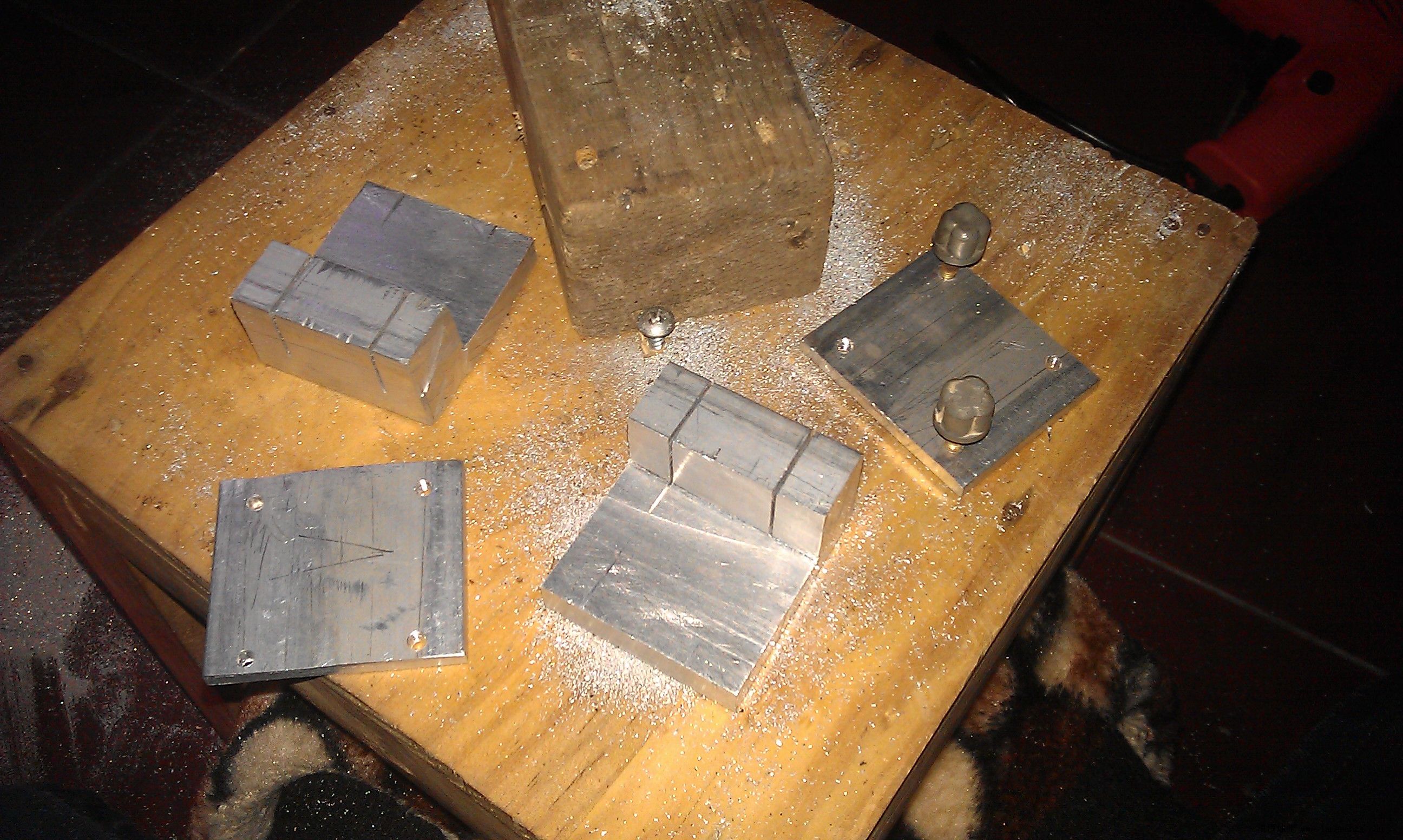

这几个都是连接板，和连接构件。 (1293K)

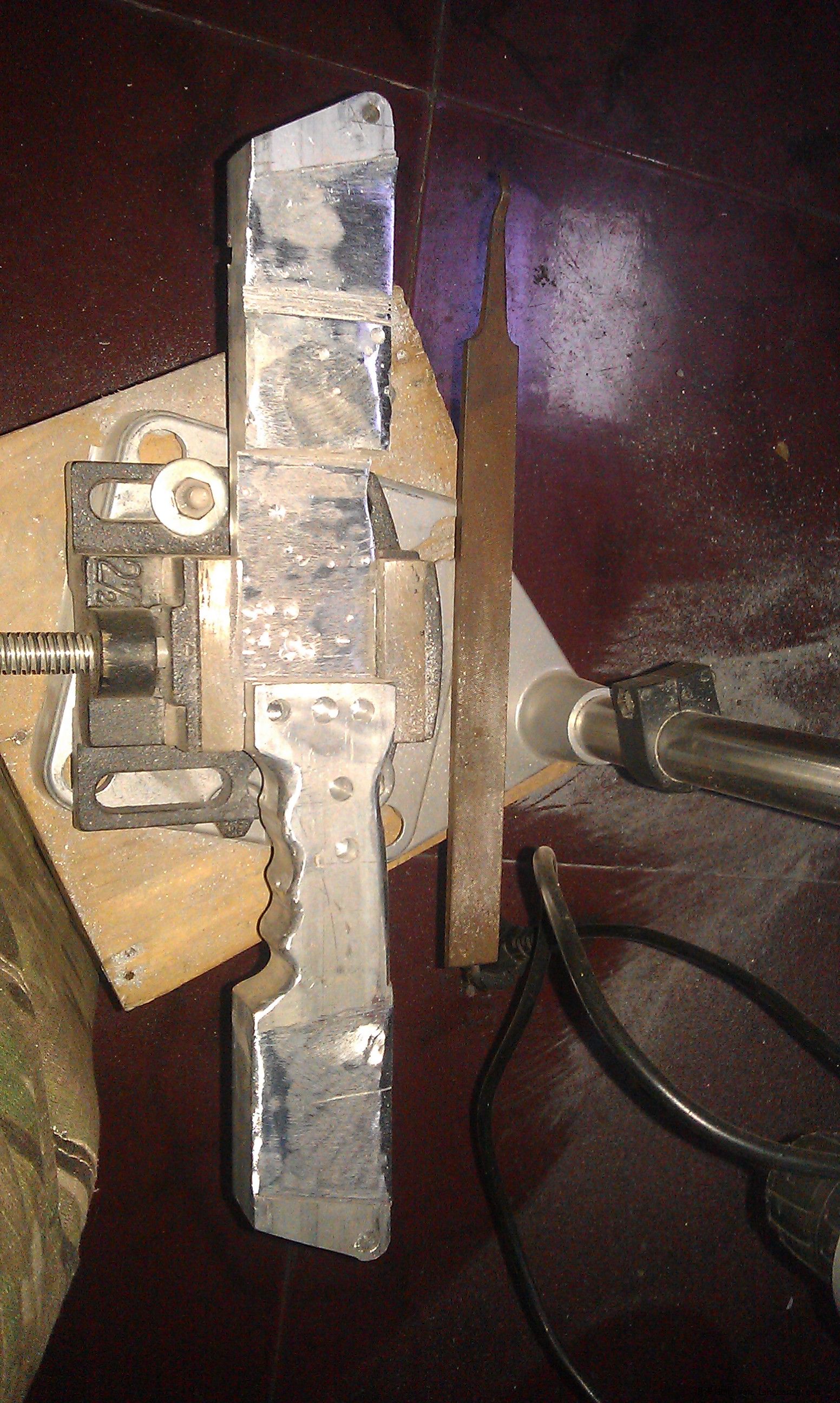

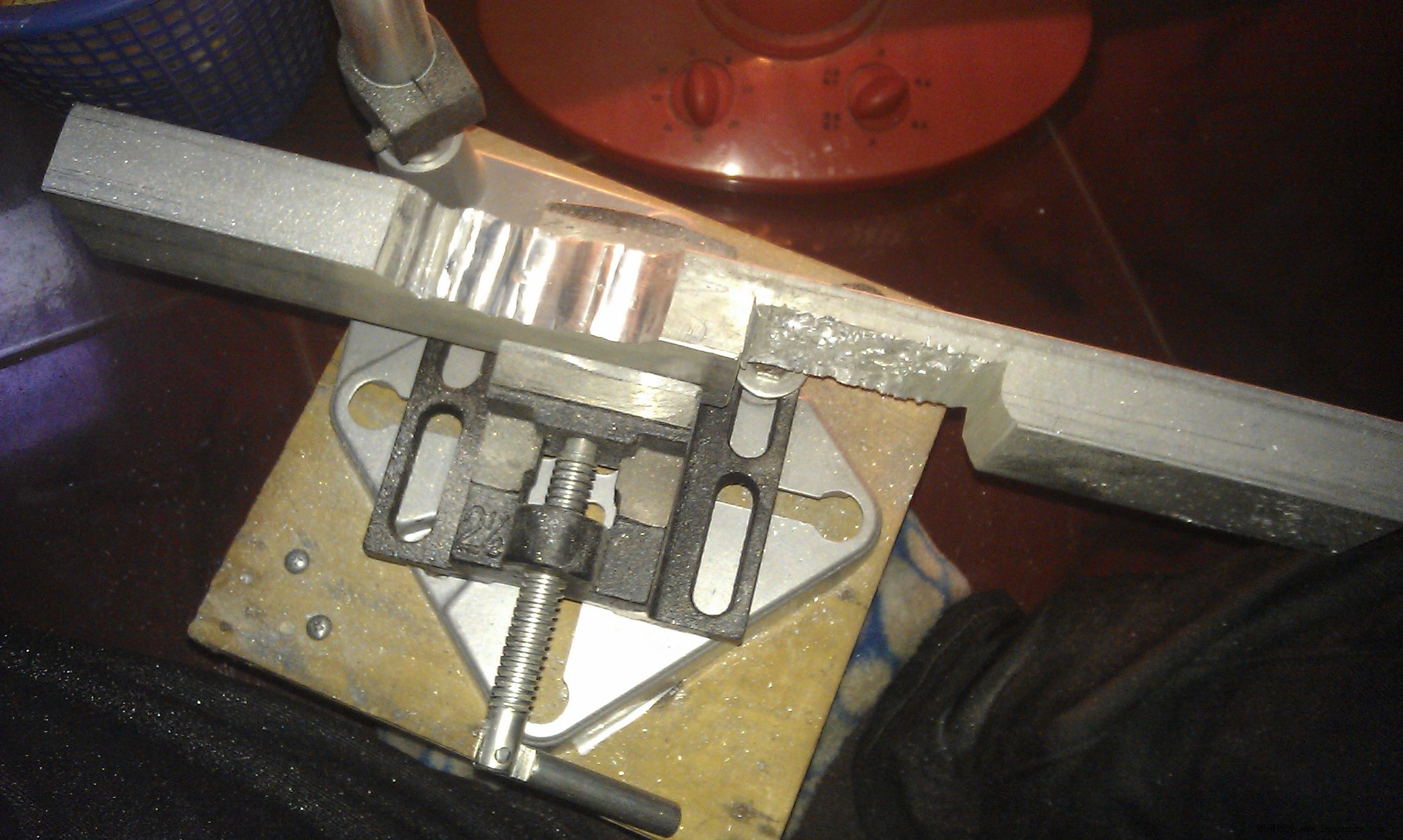

台钳上打磨握把。(968K)

开始分离导轮连接扣 (520K)

弓臂连接处。(879K)

(957K)

(685K)

弓片与导轮连接扣连接(710K)

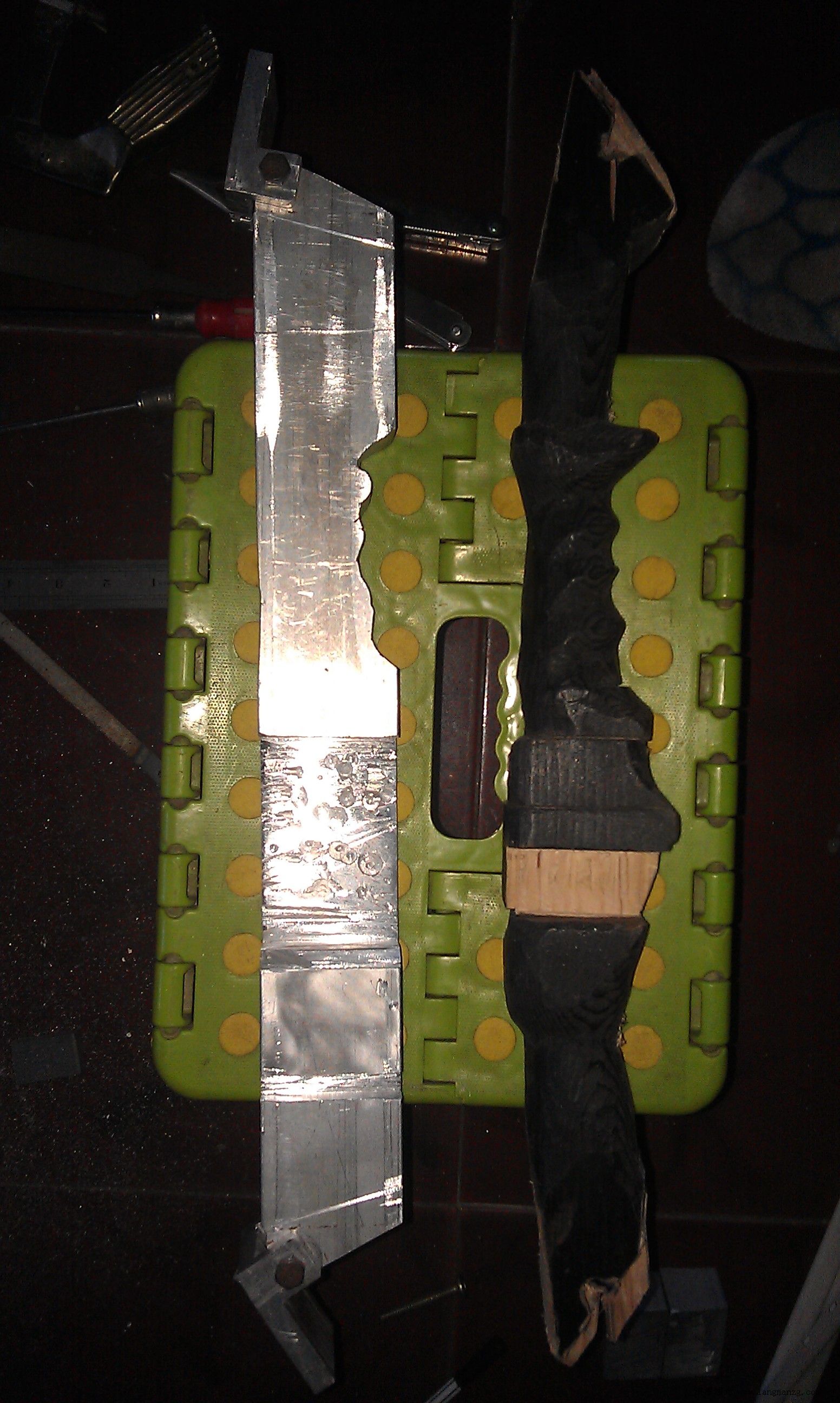

铝质弓身与木质弓身对比 (931K)

(1141K)

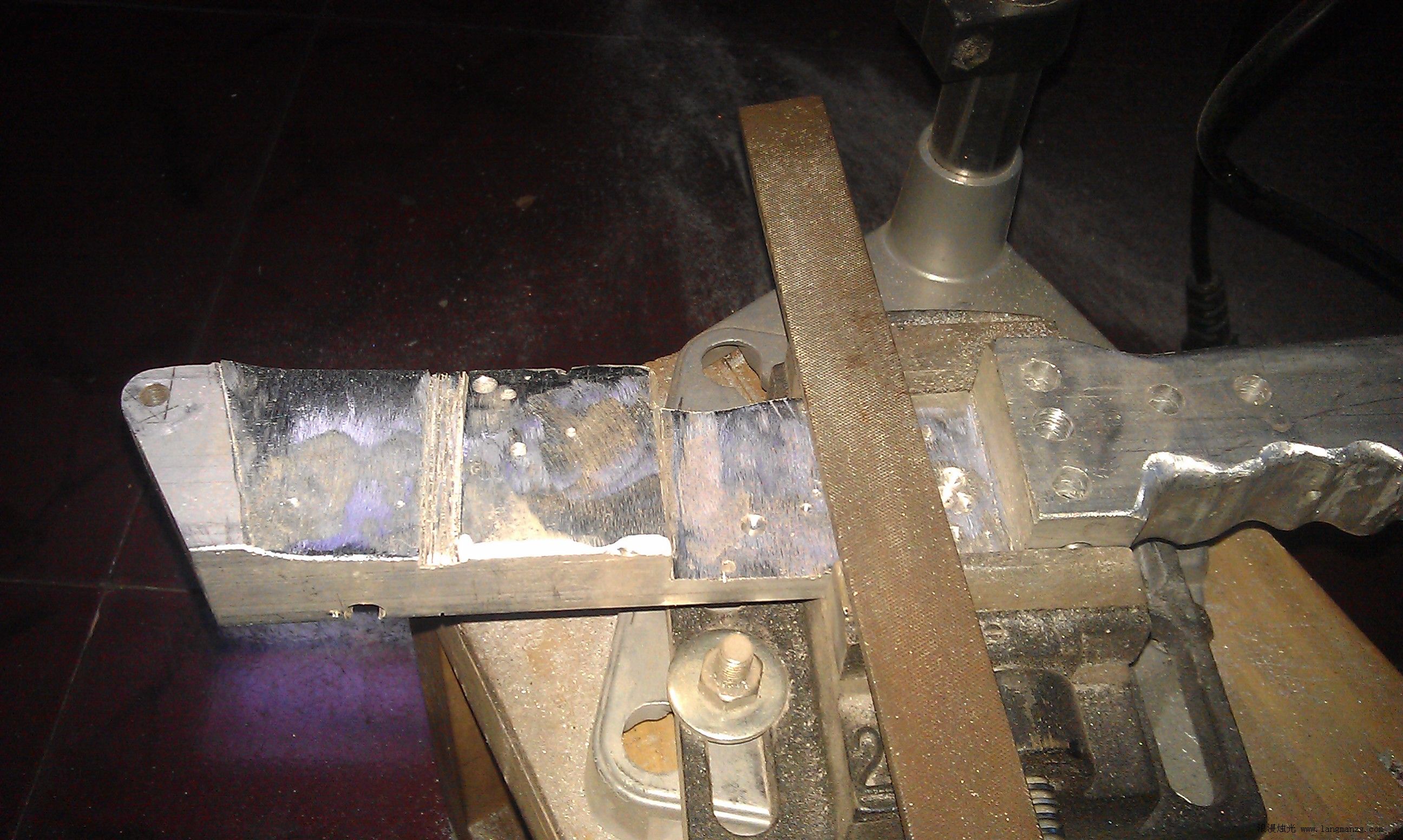

弓架减重，打磨掉多余的部位(1366K)

(833K)

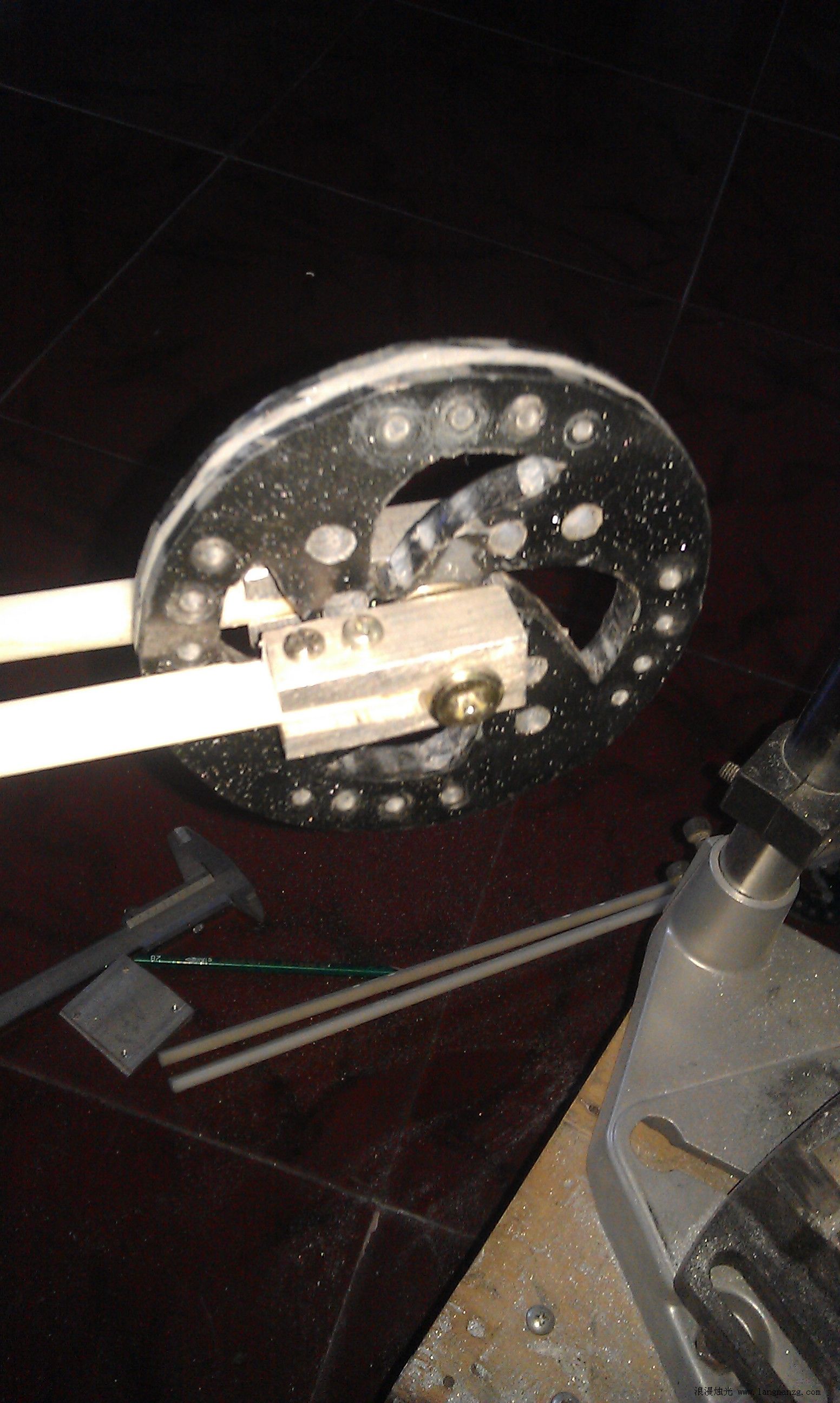

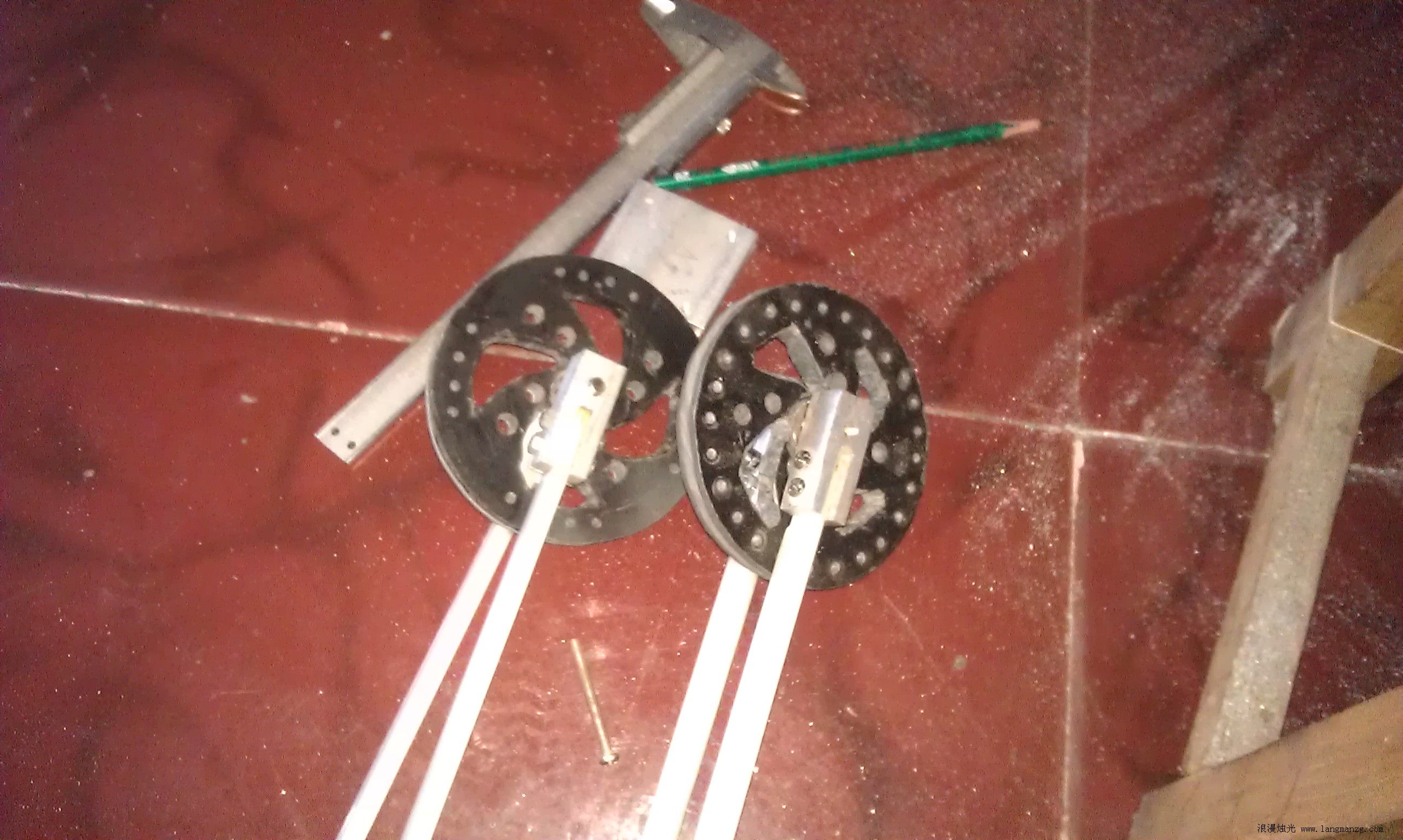

导轮。之前就看到过的呵呵

(898K)

(634K)

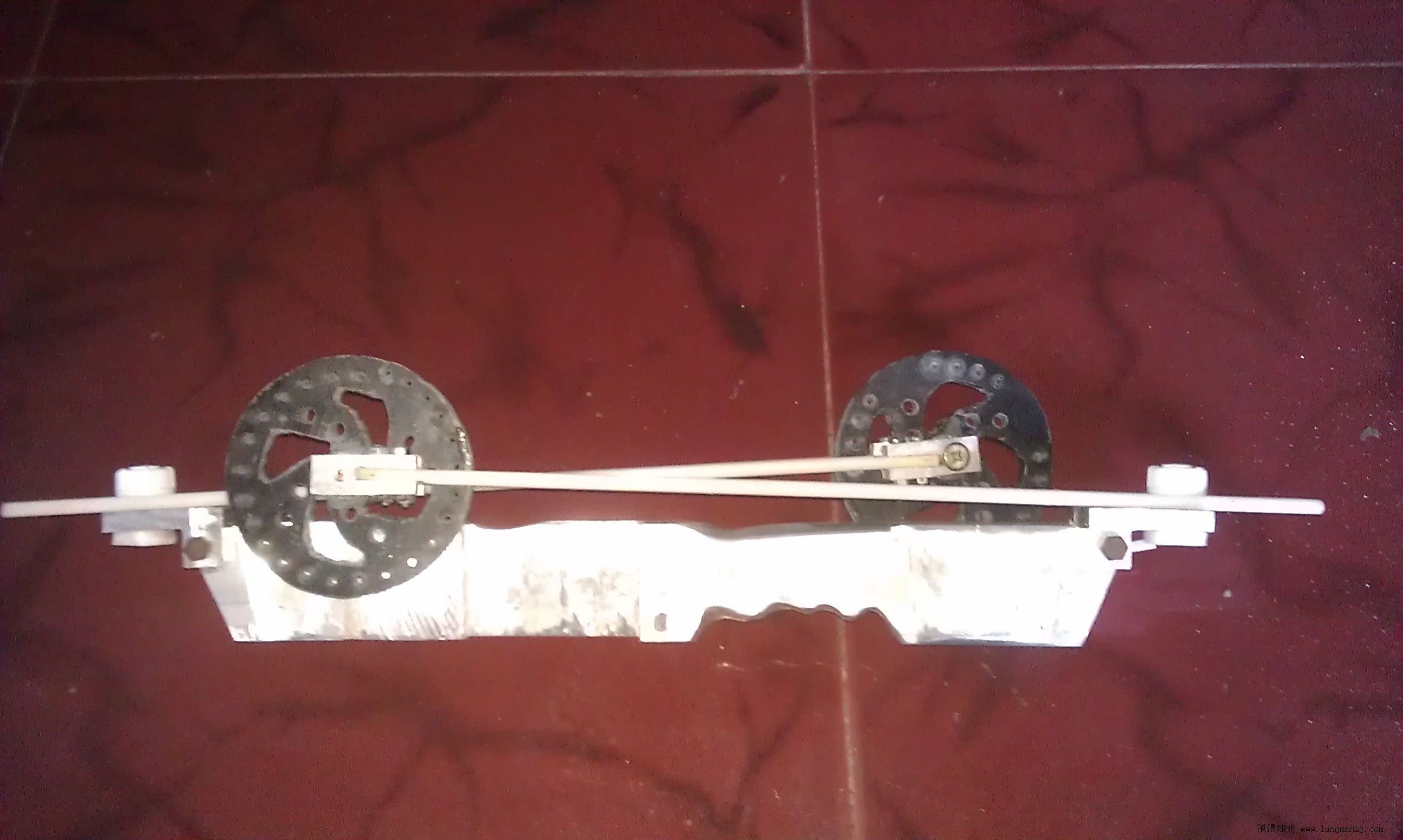

折叠测试。效果一般 (626K)

上弓弦测试拉力(625K)

(650K)

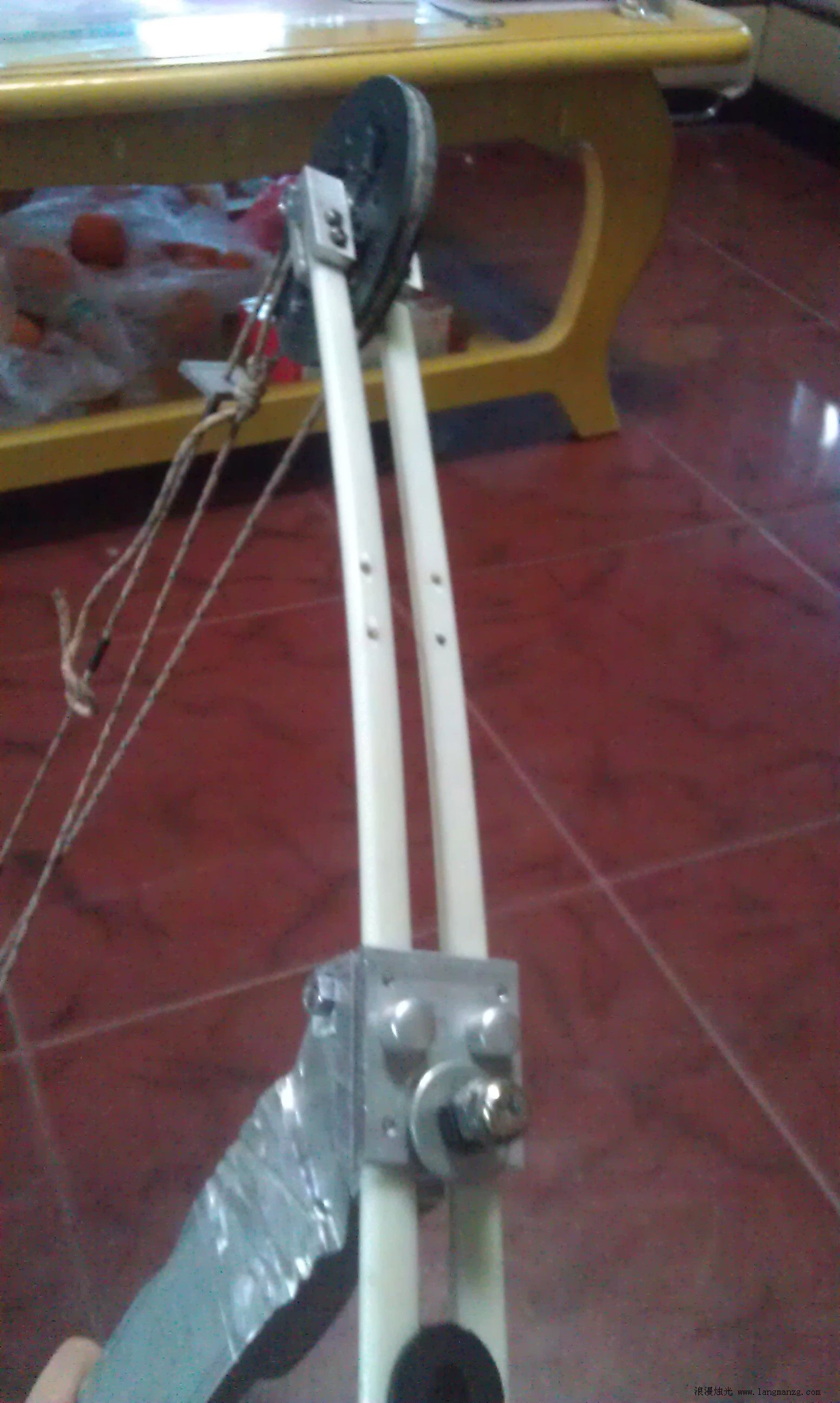

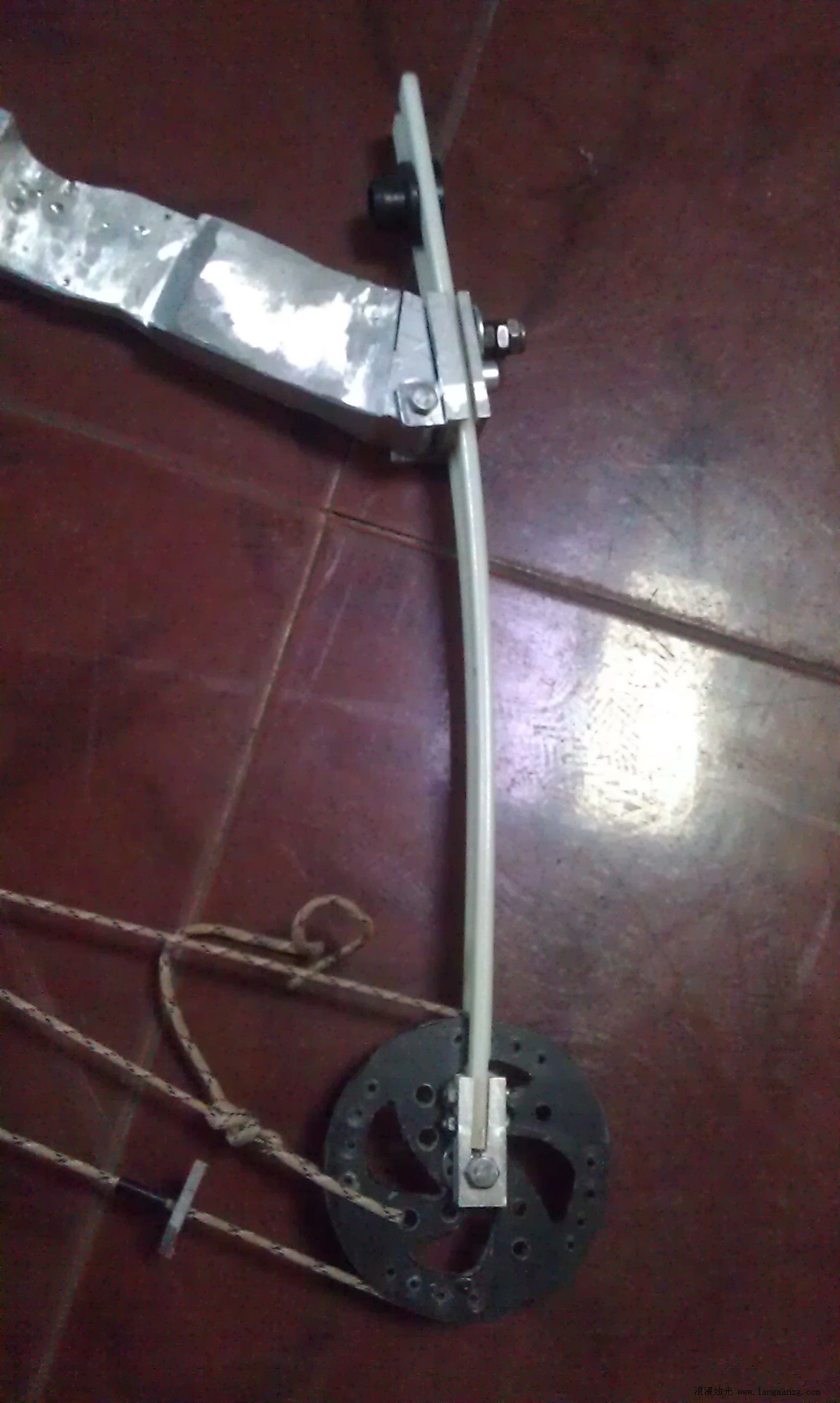

弓臂特写(660K)

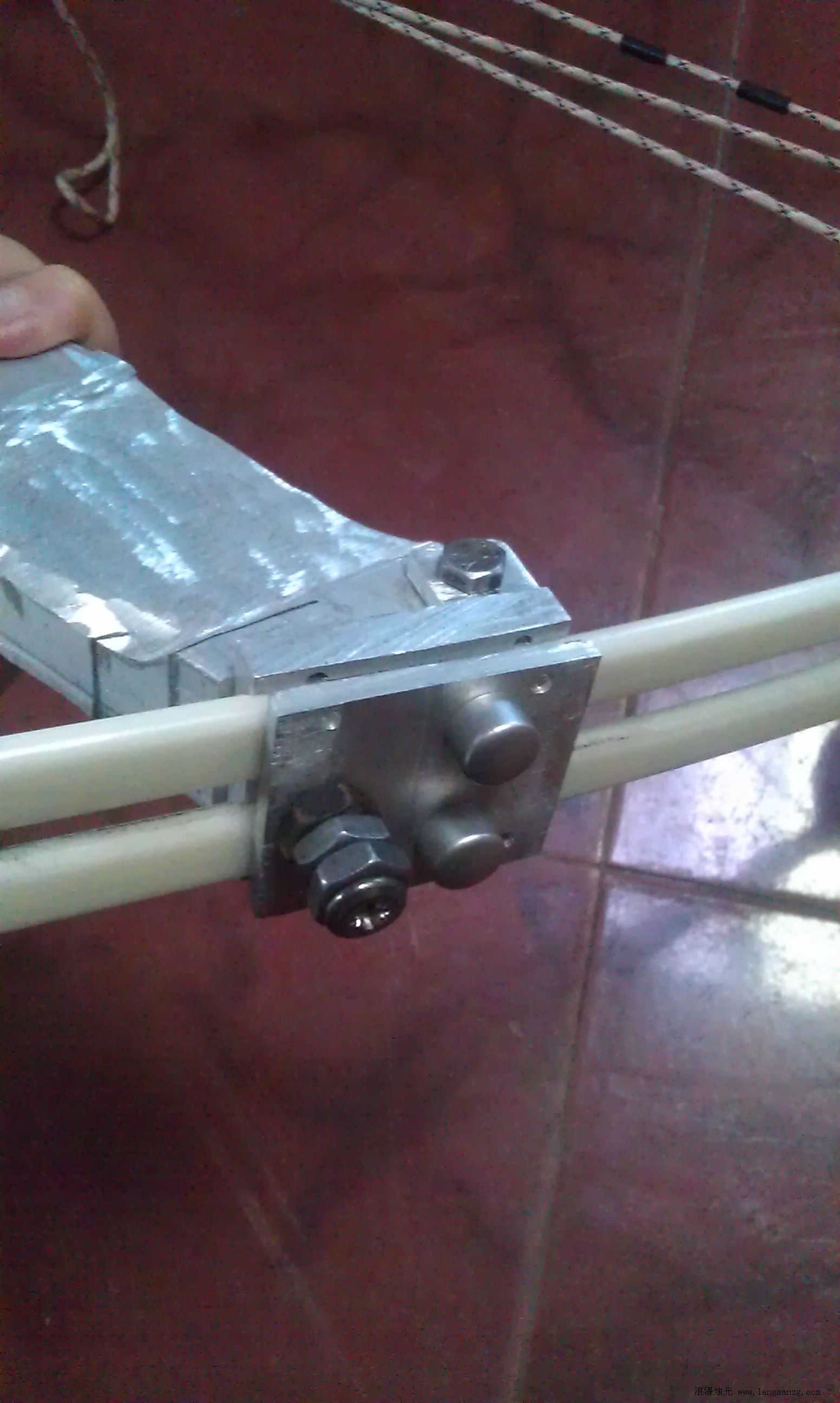

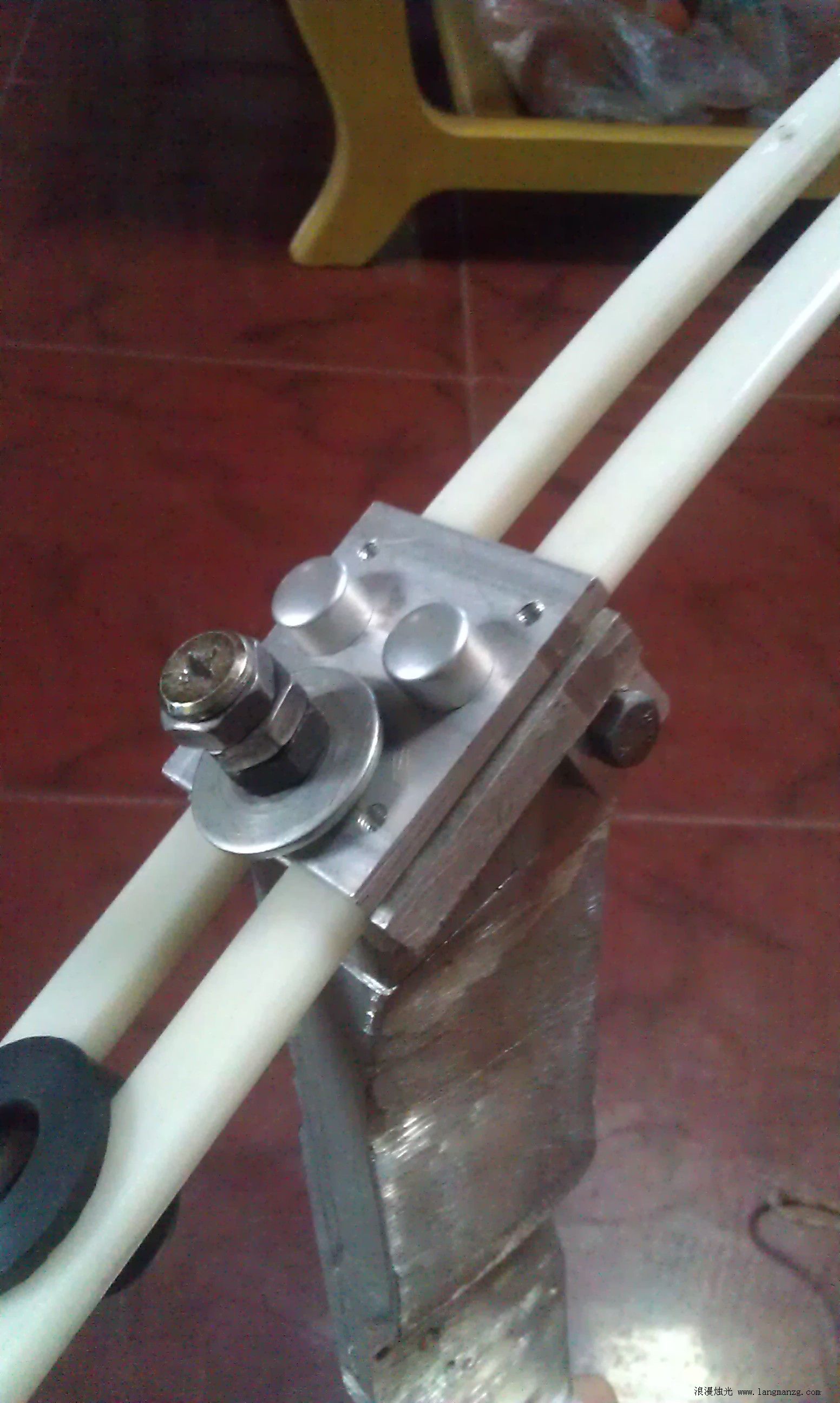

连接板与压力螺栓特写(679K)

(672K)

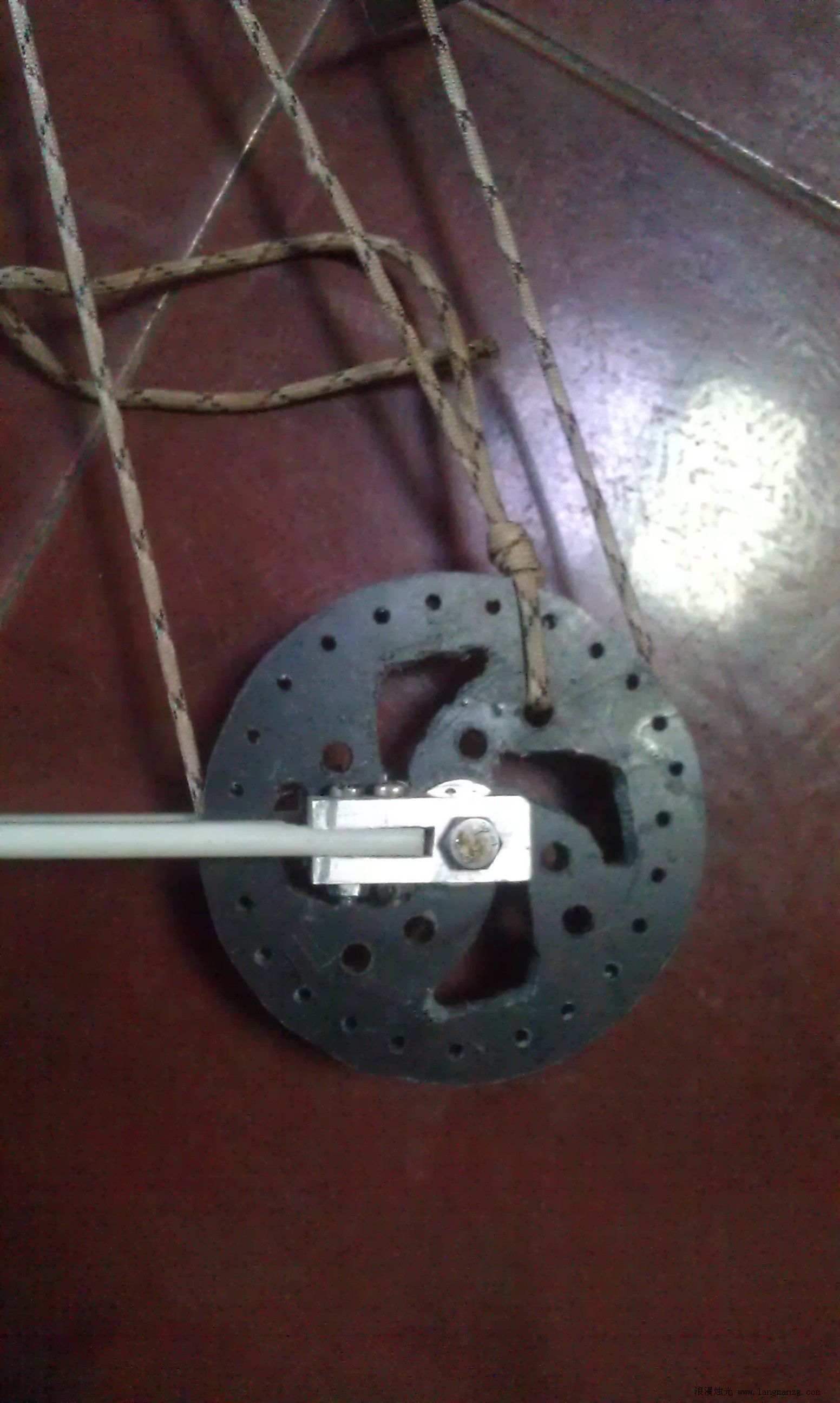

导轮特写 (654K)

上弓臂特写(678K)

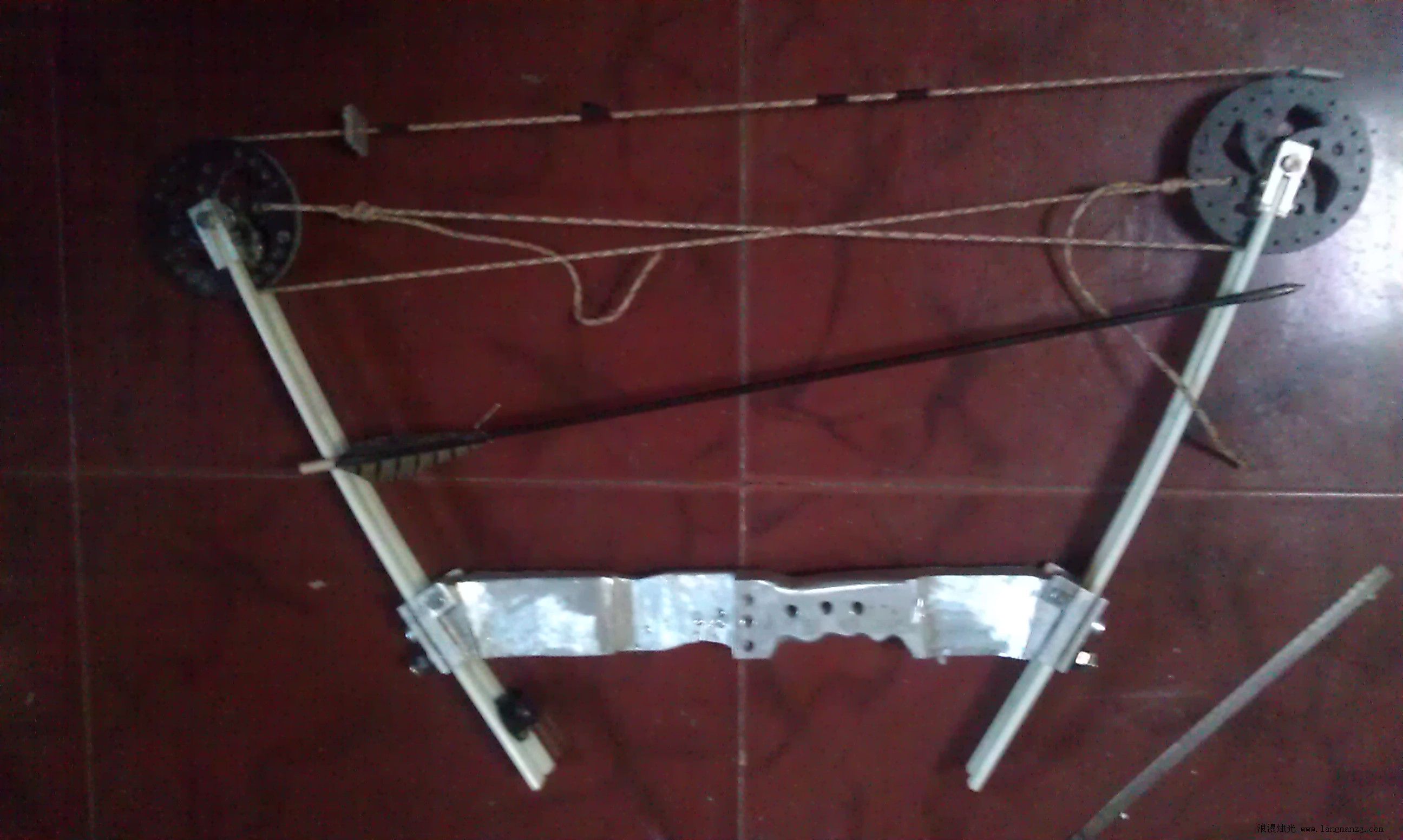

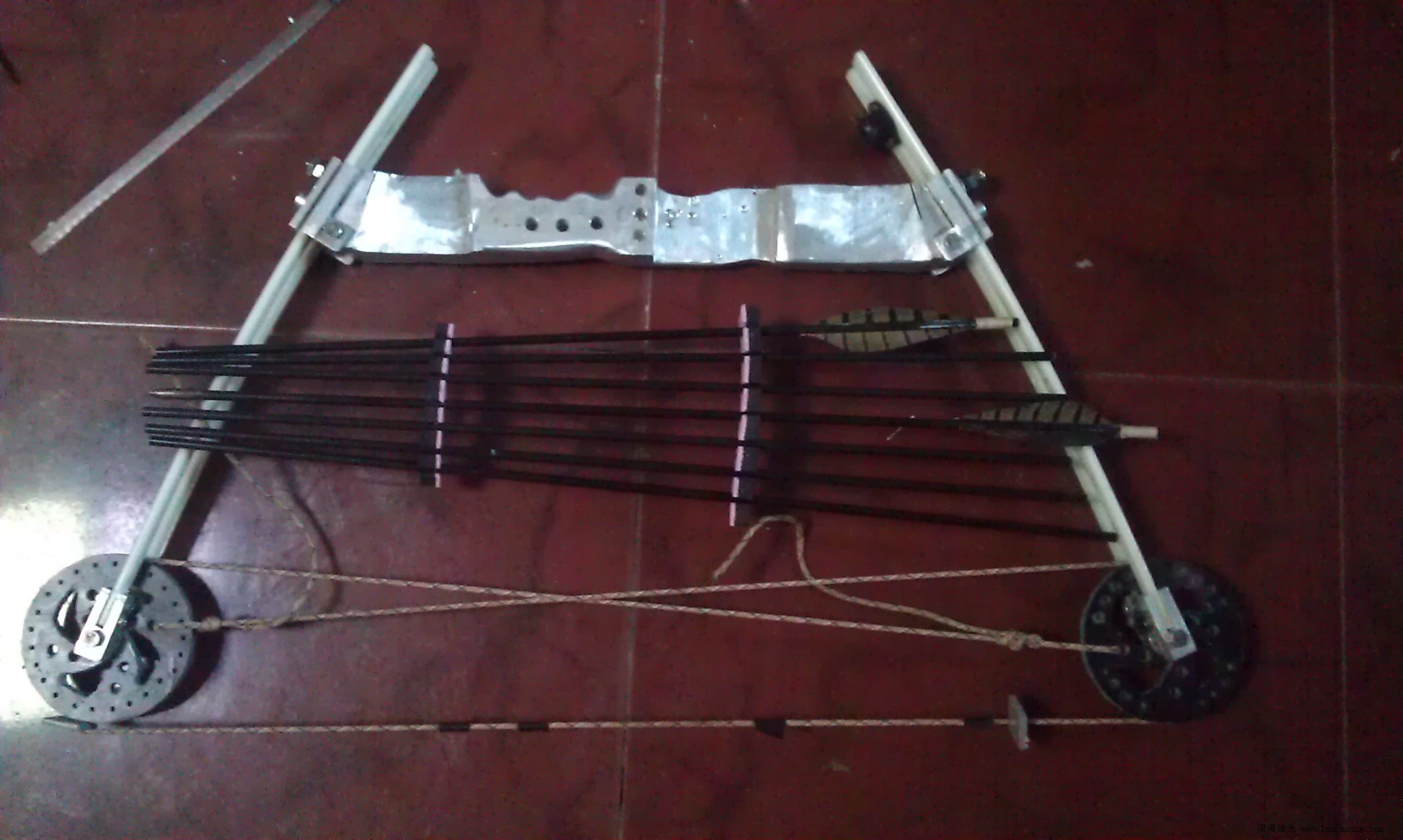

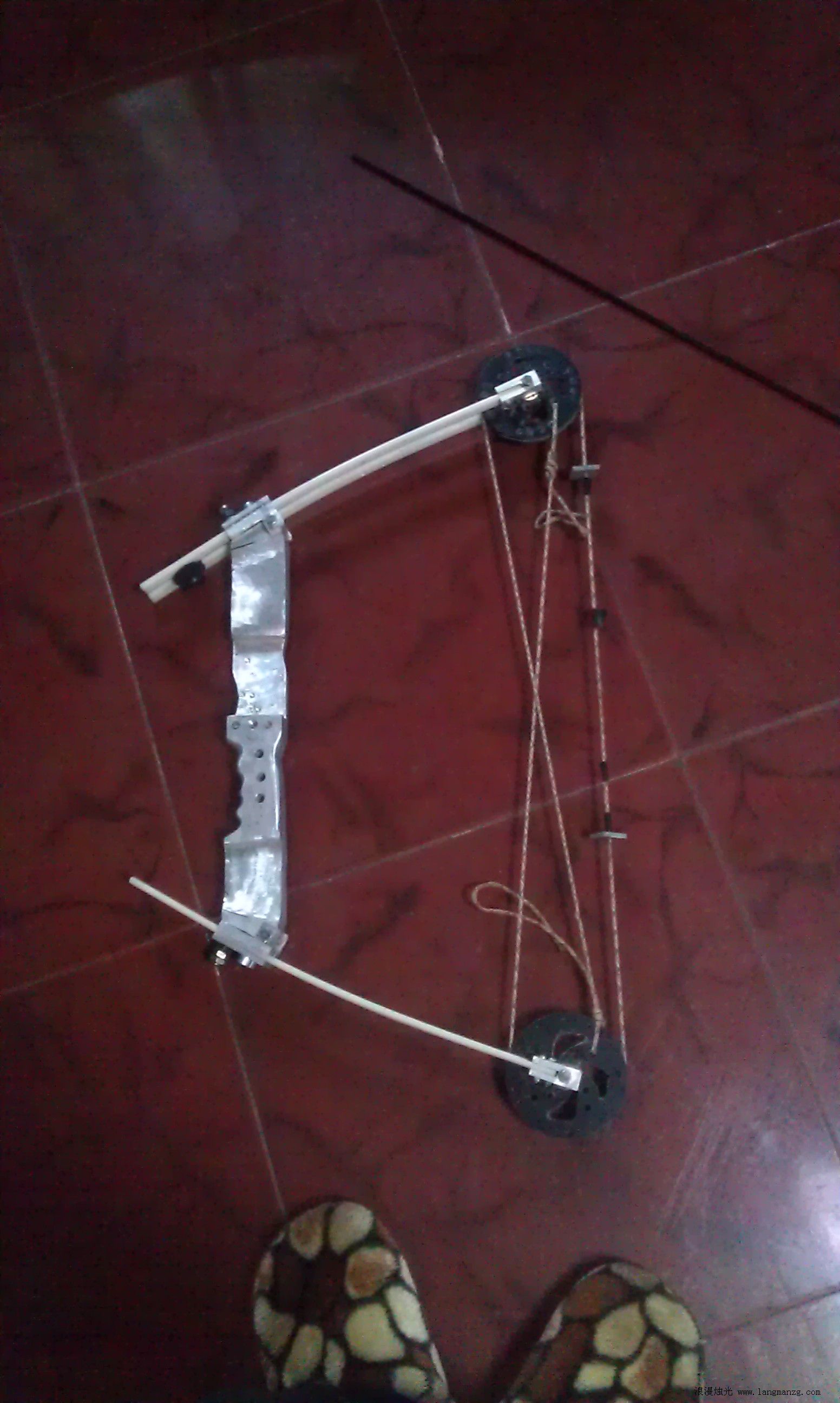

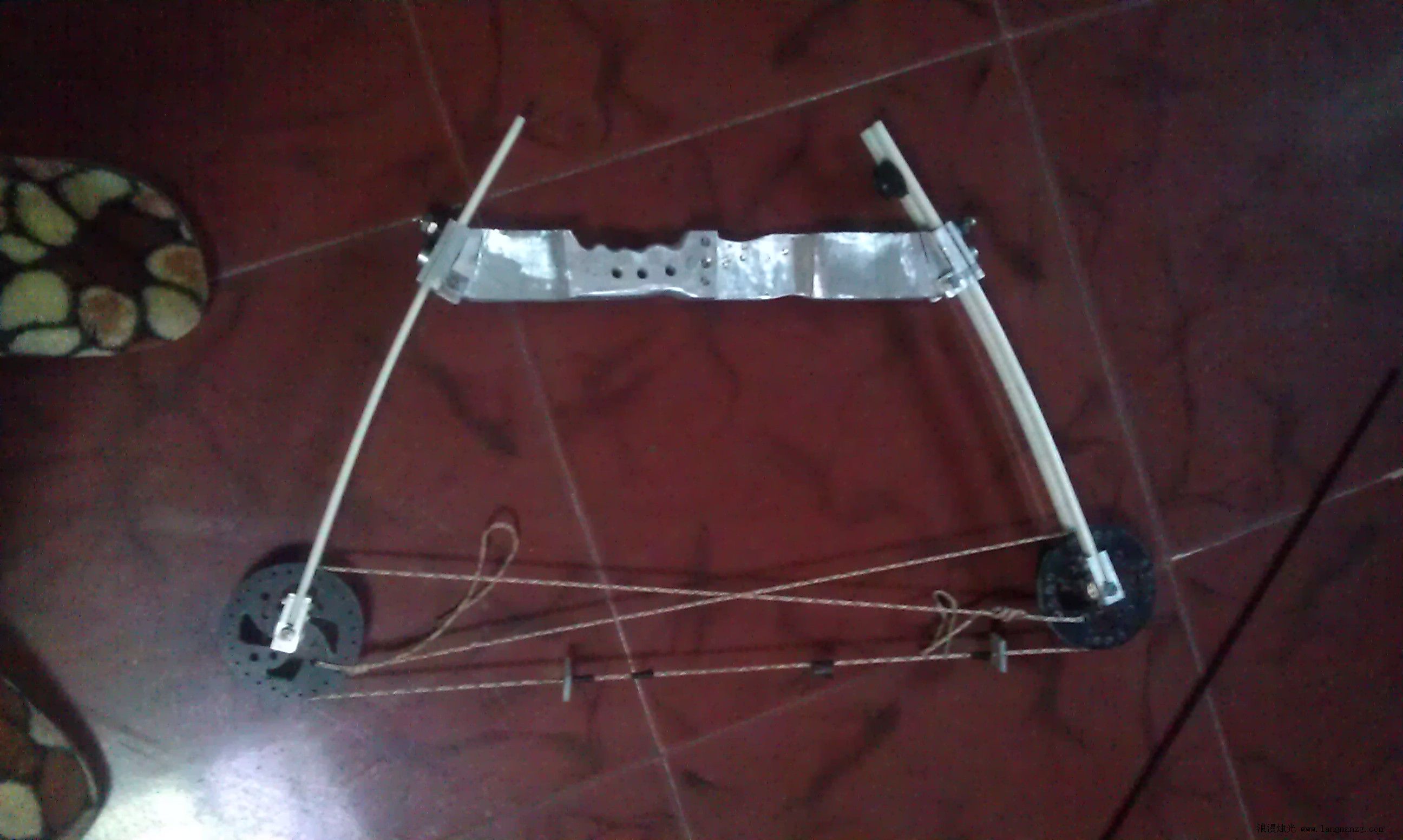

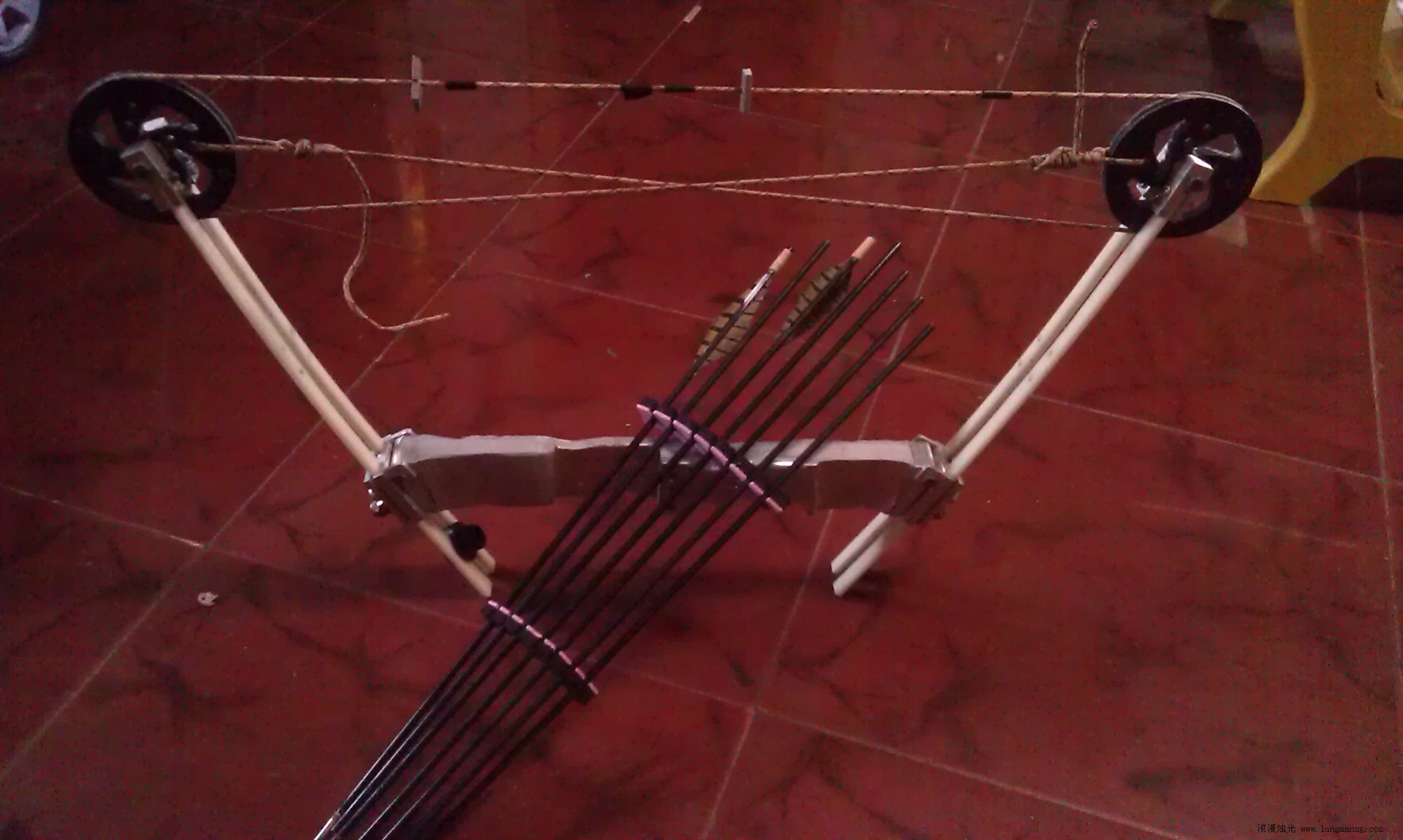

下面是基本成型后的效果。

(613K)

(702K)

(650K)

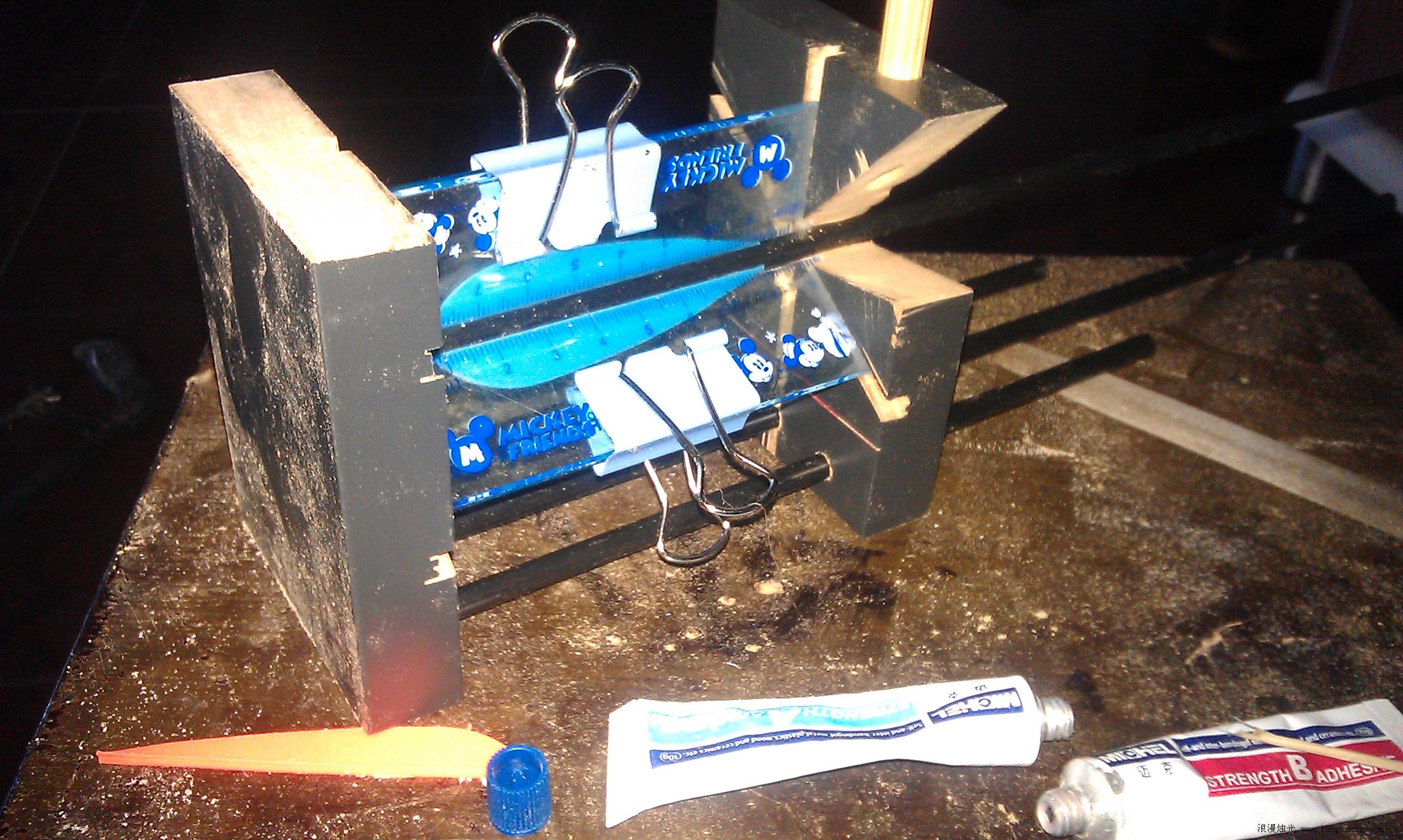

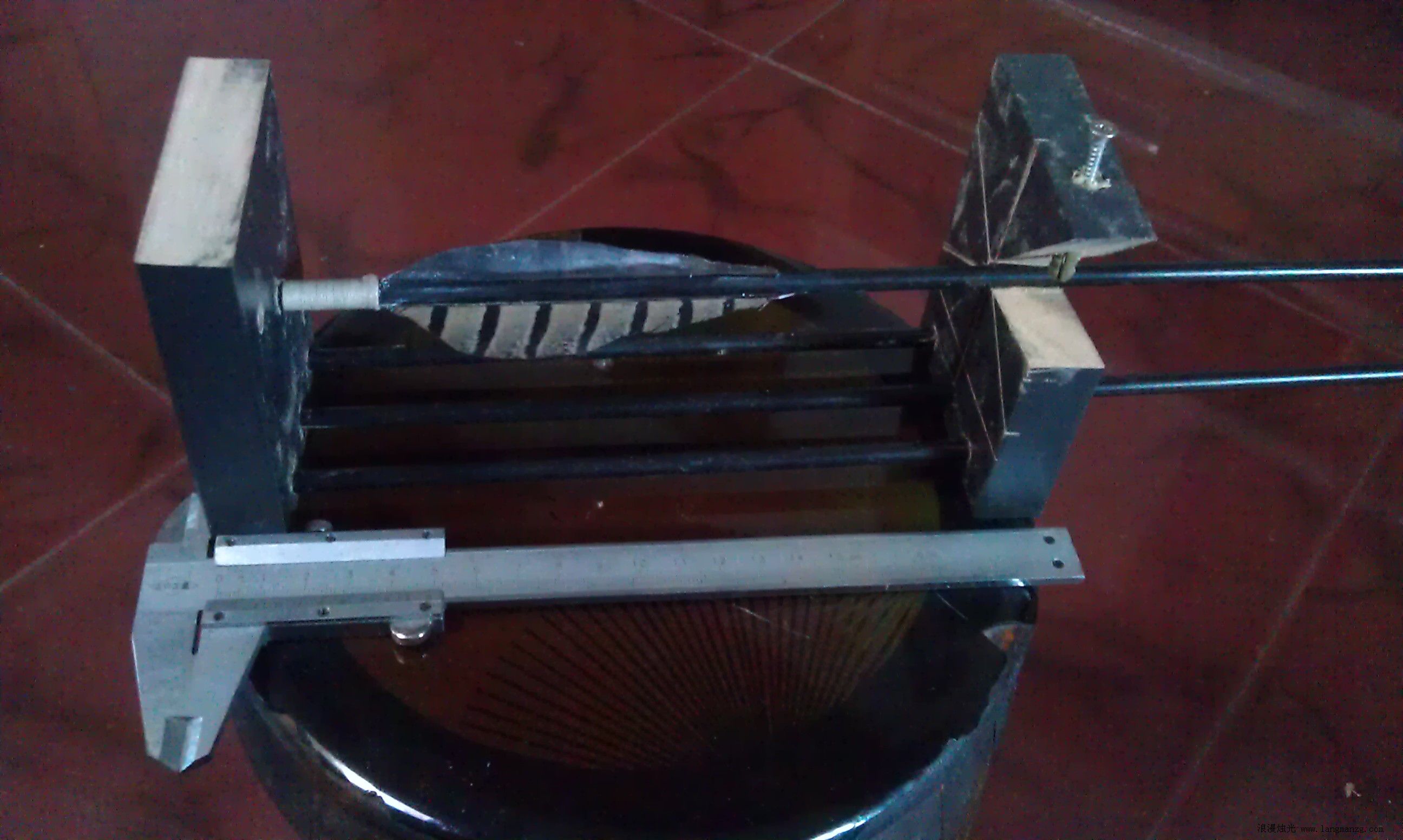

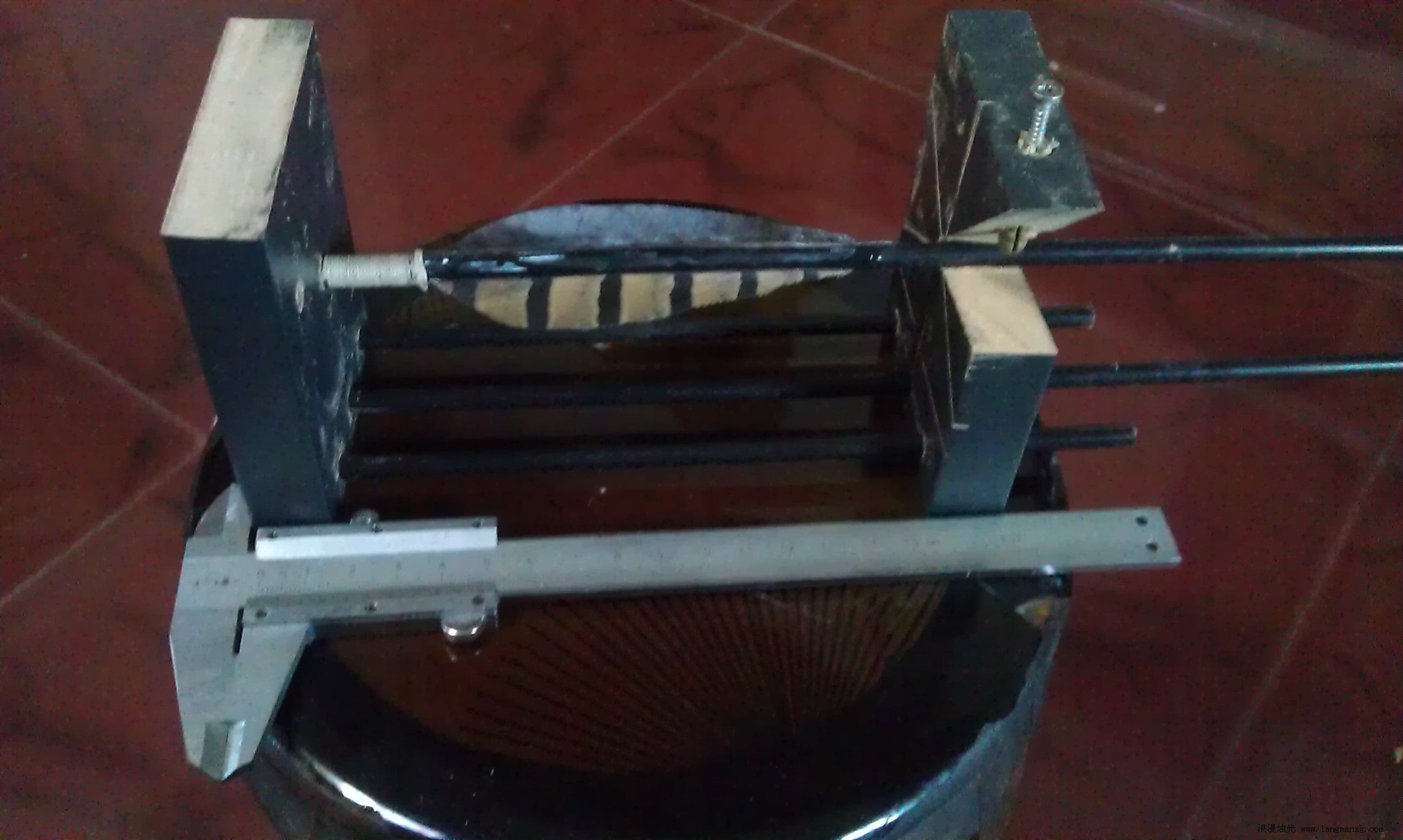

自制粘羽器 (629K)

(1273K)

(830K)

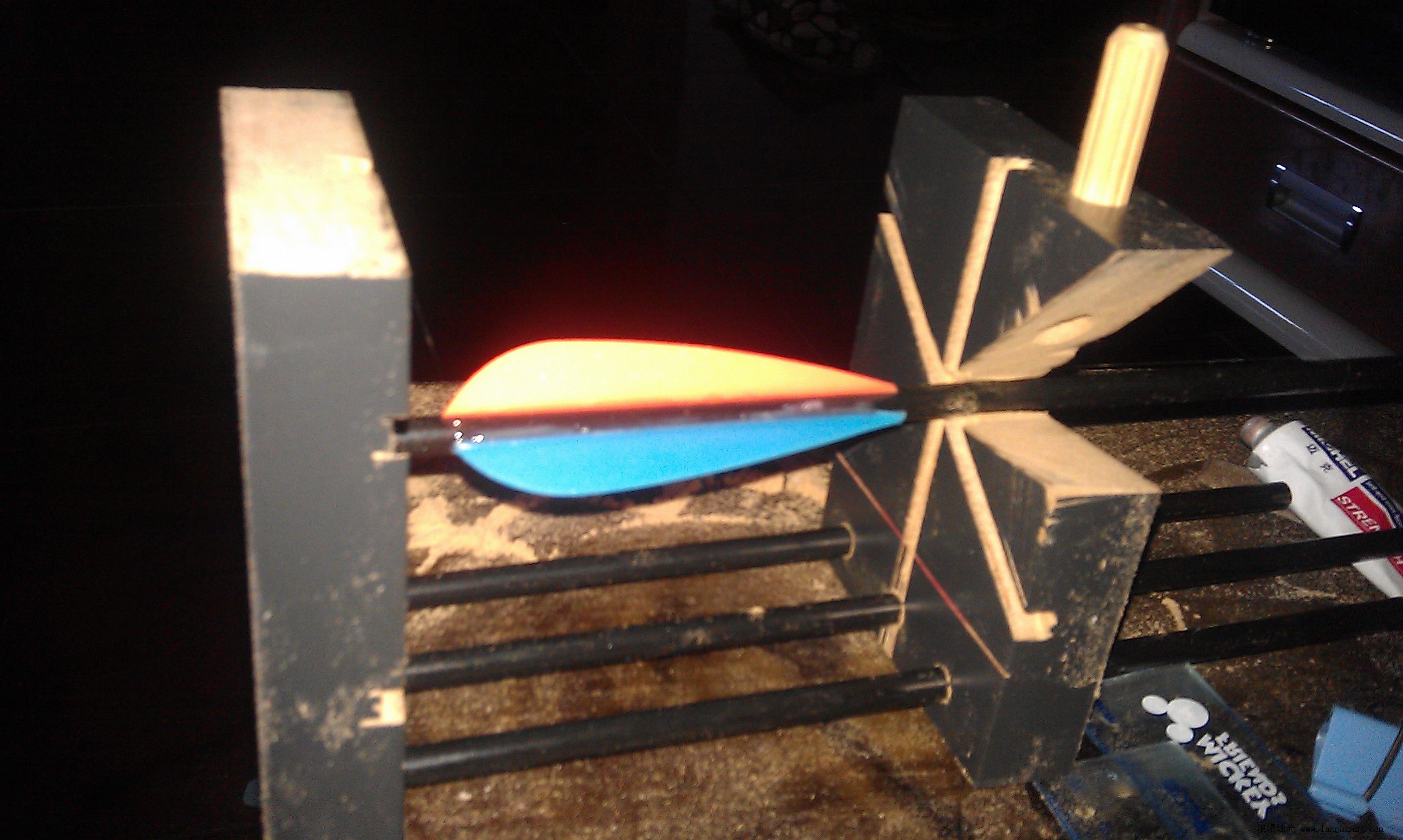

这个粘羽器是可伸缩的，可以根据箭羽的长度调节长度间距。

目前只能安装6MM外径的箭支，8MM的箭杆不能通用，以后研究一下可调节式的粘羽器。

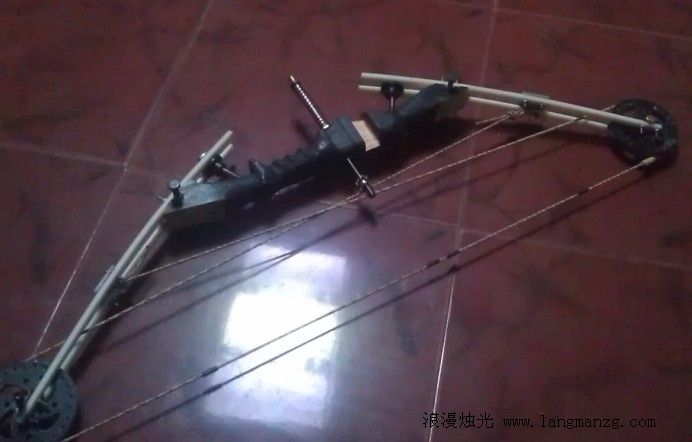

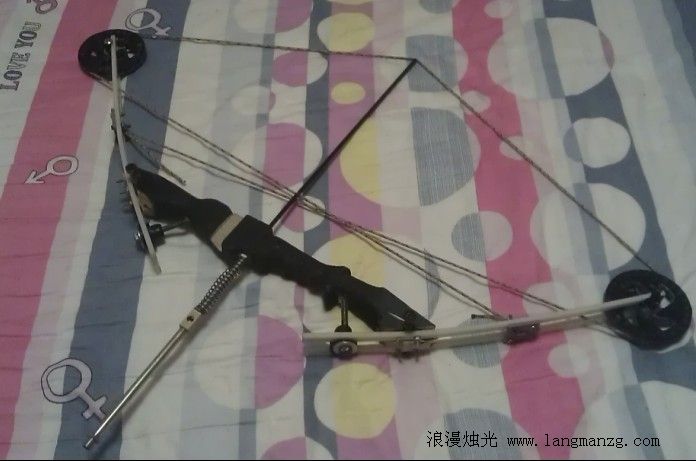

下面发两张以前木质结构的弓。

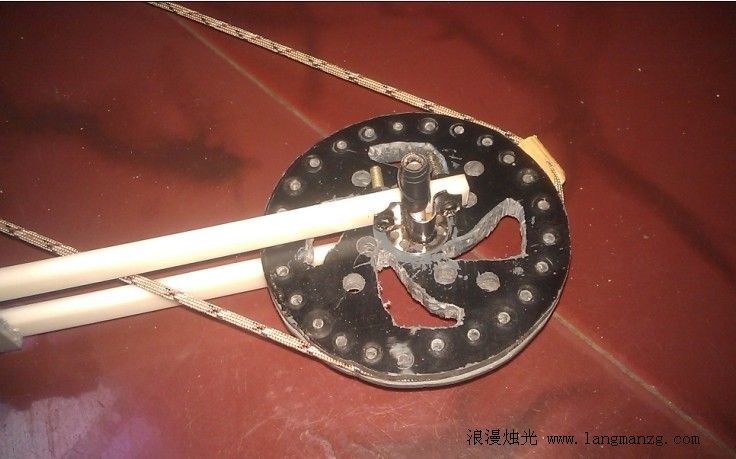

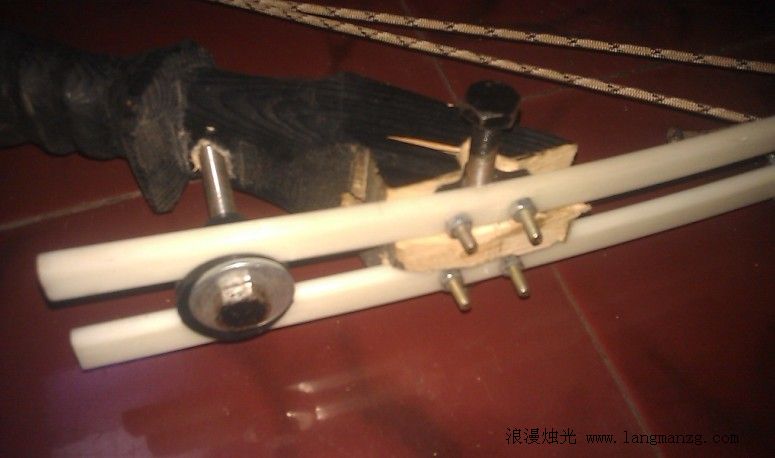

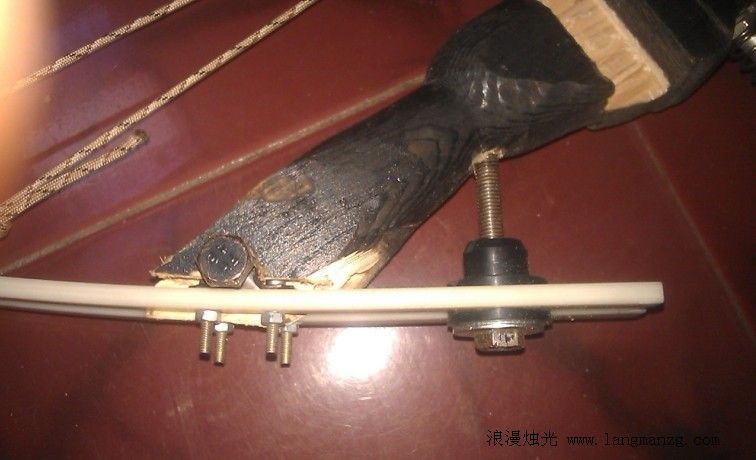

木质结构的，采用的是分体式连接和压力结构。抗压力强度很弱。改进后的强度高很多。

-----------------------------------------
