[烛光生存狂]-一次失败的刀具DIY

发表主题： 4
发表回复： 100
网站暂行积分： 612

【明晰职场哲学的野牛】

特别提示：本帖子在 2012-3-26 15:38:27 由用户 竹影明月 编辑过

做了几把刀,第一次尝试水淬,就给我沉重的打击

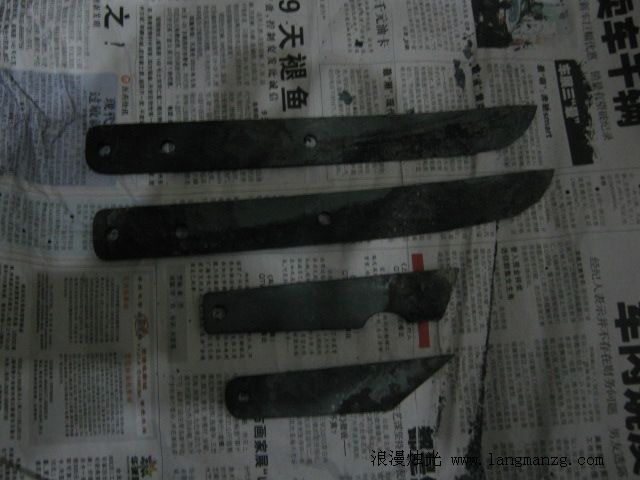

这是淬火之前.材质是碳钢锉刀,退火之后打磨的.

-----------------------------------------
此贴已由管理员在 2012-3-26 22:24:14 执行 +200分 操作

发表主题： 4
发表回复： 100
网站暂行积分： 612

【明晰职场哲学的野牛】

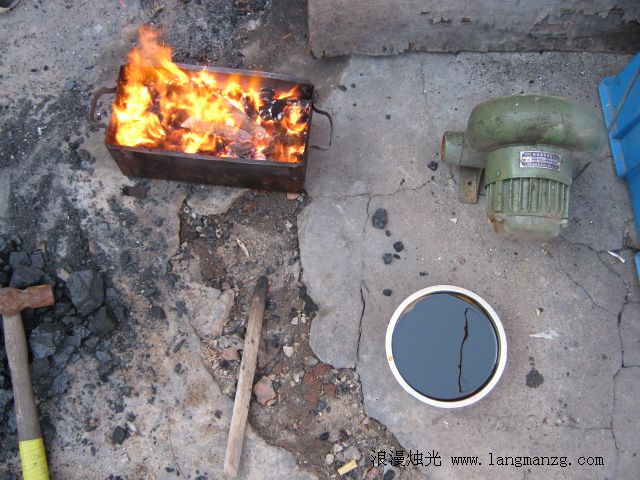

正在加热中.烤肉炉加煤.旁边放的那是机油.因为炉子不专业,温度过低,油淬后硬度太低.所以我又进行了水淬.之后就是悲剧了.

发表主题： 4
发表回复： 100
网站暂行积分： 612

【明晰职场哲学的野牛】

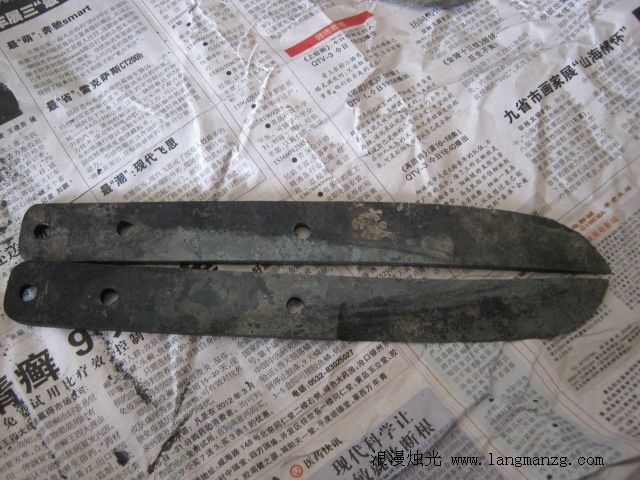

淬完之后.都是局部淬的.上面那俩长的,出现了严重的侧弯,和数个裂缝.且硬度居然只有56HRC左右.下面那个没有裂纹和侧弯,硬度在也在56 57HRC左右.

发表主题： 4
发表回复： 100
网站暂行积分： 612

【明晰职场哲学的野牛】

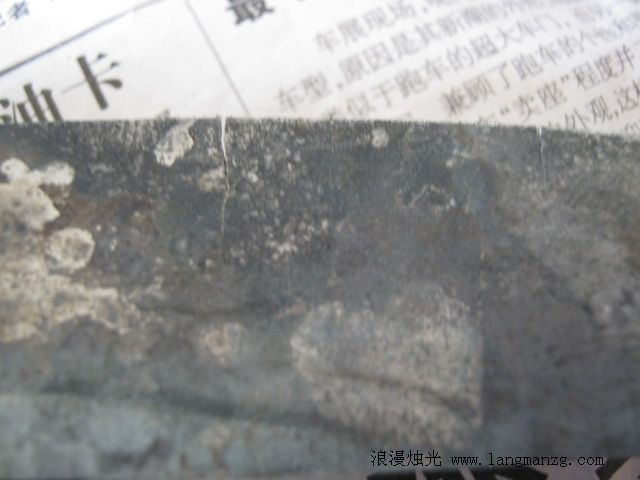

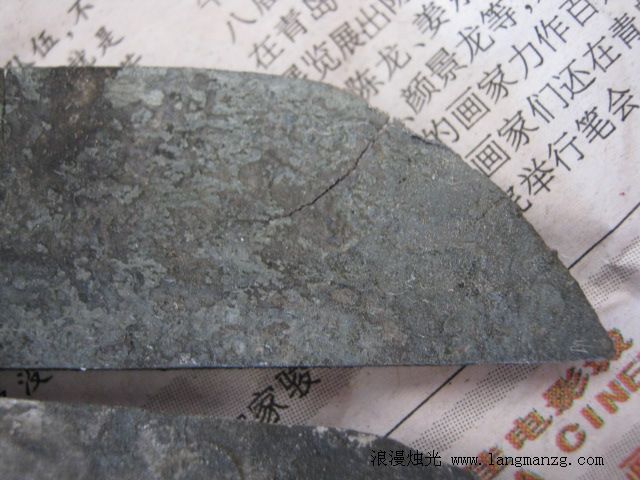

裂缝

心都碎了.居然会出现这种失误

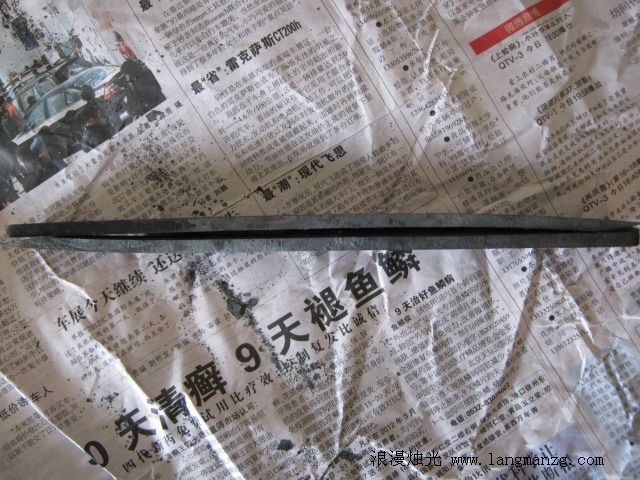

极其严重的侧弯.据朋友们分析,是我油淬之后没有进行去应力退火就马上水淬导致的.

发表主题： 4
发表回复： 100
网站暂行积分： 612

【明晰职场哲学的野牛】

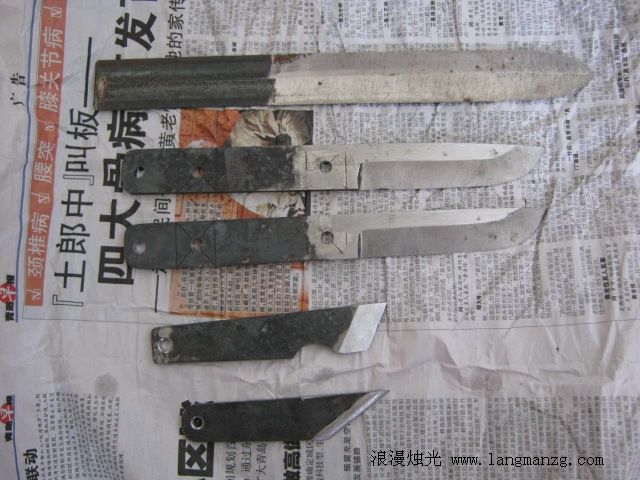

出现了淬火的弧度.

发表主题： 4
发表回复： 100
网站暂行积分： 612

【明晰职场哲学的野牛】

图发完.总结教训.大家共勉

1,使用的炉子不专业.温度不够高,烧了很久才使刀条达到暗红色,下次使用煤球炉试下.

2.知识掌握不充分,居然忘记如果淬火失败之后要进行退火,以消除应力,利于下次淬火.

3刃口余量太薄.因为这两把刀是为了切削木头设计的,所以为了加工方便,我的刃口余量留的很小,大约在0.3MM左右,导致入水后刀刃出现裂纹.

总之,我会回来的.

发表主题： 0
发表回复： 13
网站暂行积分： 13

【初入职场的尖耳朵】

发表主题： 62
发表回复： 159
网站暂行积分： 5565

【精明机警的小猎犬】

蘸火太狠了

表面硬化处理

发表主题： 1
发表回复： 28
网站暂行积分： 1061

【勤劳的小毛驴】

不要尝试用炉火来进行热处理，好的热处理是有一套科学的工艺流程，什么温度多长时间，都是有参数控制的，煤球炉是无法满足这种要求，你这种方法，好钢也会炼成废铁。

发表主题： 4
发表回复： 100
网站暂行积分： 612

【明晰职场哲学的野牛】

不要尝试用炉火来进行热处理，好的热处理是有一套科学的工艺流程，什么温度多长时间，都是有参数控制的，煤球炉是无法满足这种要求，你这种方法，好钢也会炼成废铁。

以上内容由alanwong在 2012-3-26 23:34:10 最后更改过

=============================================================================

多谢指教.炉火热处理,我做过多次,以前都成功过数次.仅有这次不成功.因条件所限,才使用这种土法热处理.东方不败说过.你有科学,我有神功. 科学万变不离其宗,原理都是加热,然后迅速冷却呗.古人没有电炉,也只会目测温度,做出来的刀也不是不能用.

新用户注册返回首页
首页上一页下一页尾页页次1/2 转到第页
