[烛光生存狂]-一个业余生存狂对末日小电器供电的终极解决方案（含DIY）

发表主题： 29
发表回复： 50
网站暂行积分： 3387

【冲动的野牛】

特别提示：本帖子在 2012-12-21 9:47:56 由用户瓜神编辑过

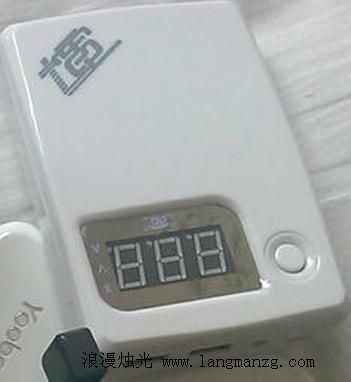

大家好。之前发过一贴，寻求一种可以以USB供电作为输入，然后可以输出/充电给各种类型电池的万能充电器，网上曾经找到过合适的产品，但是很不幸，停产了，捶胸顿足啊，难道这个问题就无解了么？说来也确实很不像话，目前市面上的电池、电源、接口实在是太多太多，早就应该出现一款名副其实的“万能”充，可惜，市面上依然没有。而这正是生存狂所需要的必需品之一。之前好不容易在网络上寻觅到一款大致符合期望的移动电源，这款电源可以输出从5-13v以0.5v步进的电压，并且配以常用的输出接头，见下图：

这款移动电源内部可以自行放置4节各种容量的18650电池，比市面上那种成品电源实惠太多了。市面上的移动电源，没有不虚标的，比如所谓名牌羽博电源，11200毫安的，简直垃圾，里面是3节18650电池，经过使用完全是虚标，当初还是260块买的，亏死了次奥。而且还只能5v输出。

本以为有了这个可调电压电源就万事大吉了，但是偶然间看到了本论坛greatsatan老兄发的置顶帖，才恍然大悟，其实还有很多情况没考虑到，比如：

市面上的移动电源依然不能达到下面几个要求：

1、广泛的电压输出范围

2、从各种电源取电并充电

3、为各种锂电池充电

4、为一切非标准电源接口设备供电，比如对讲机之类。

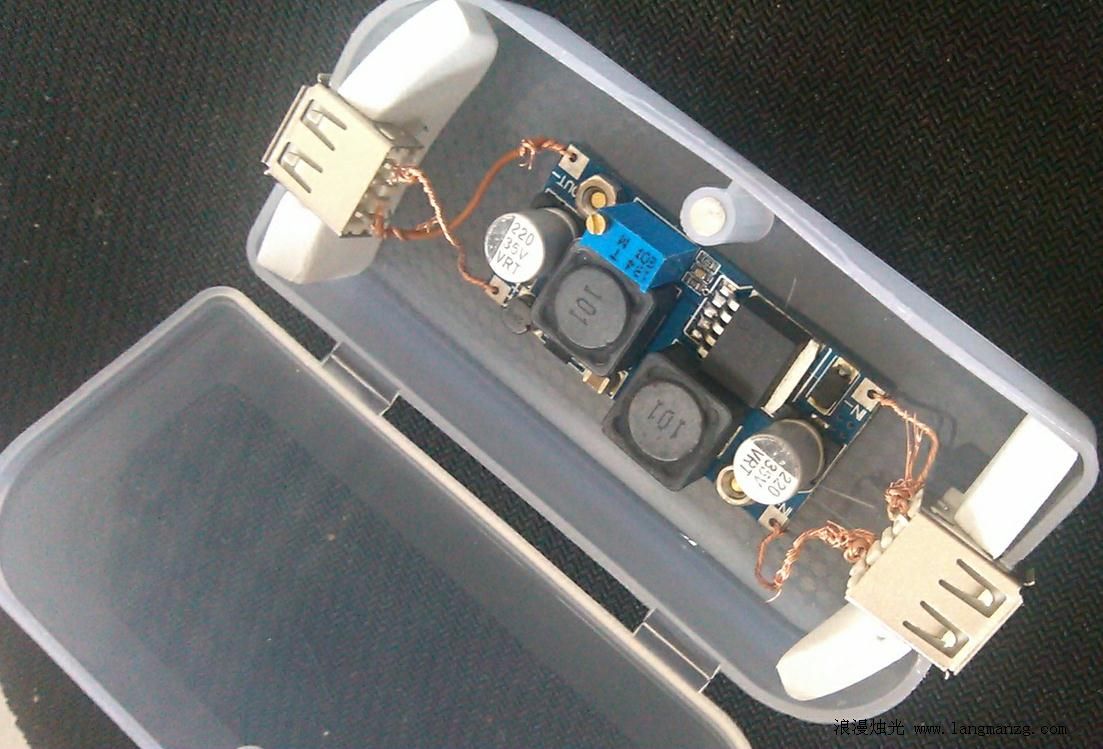

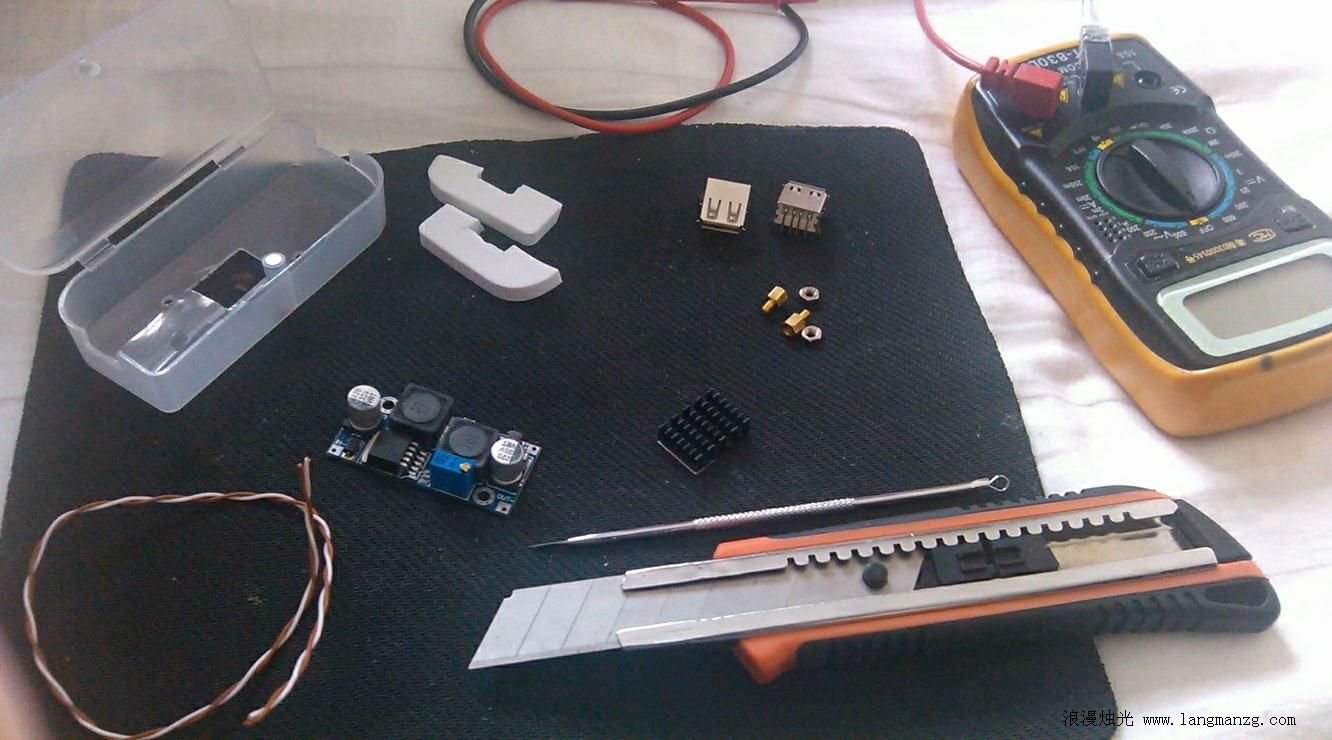

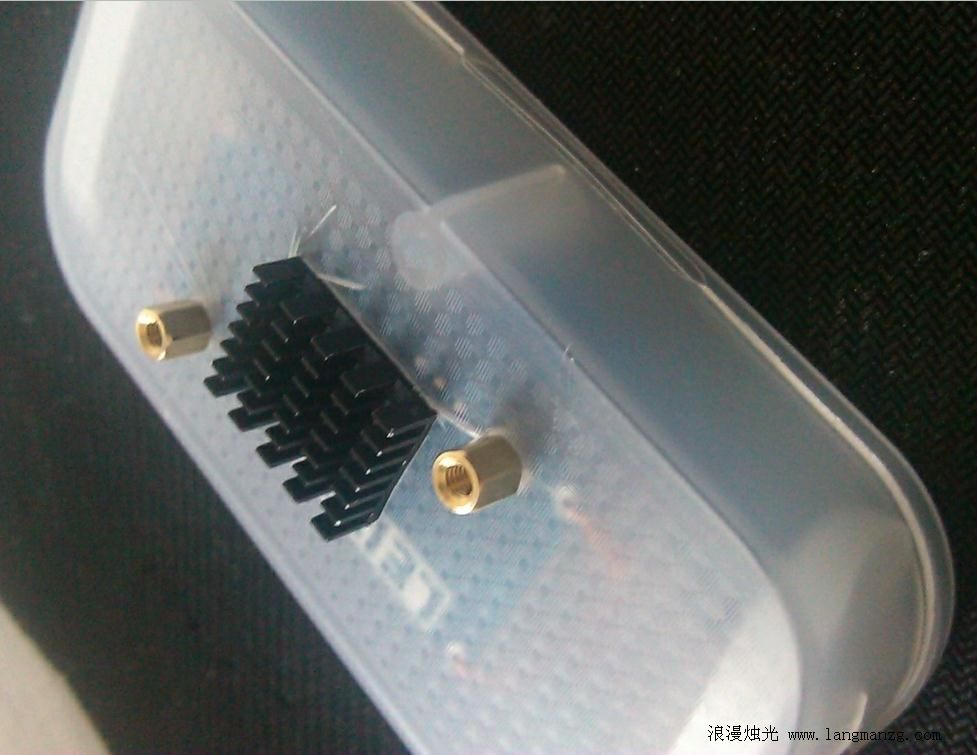

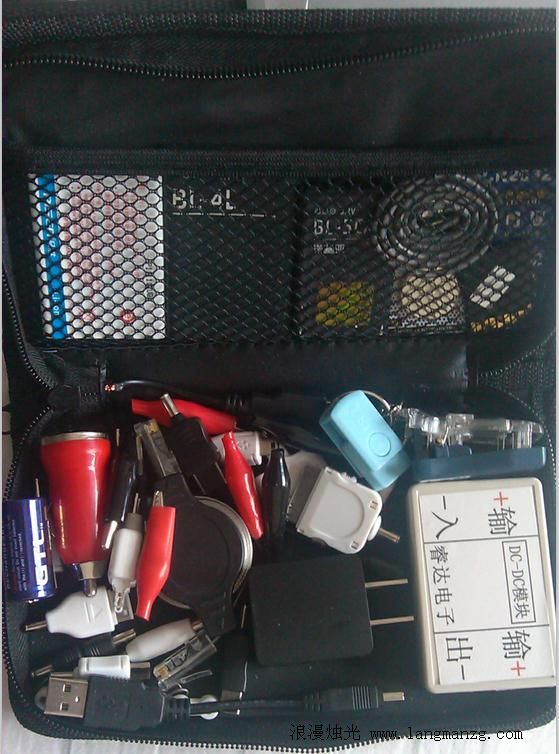

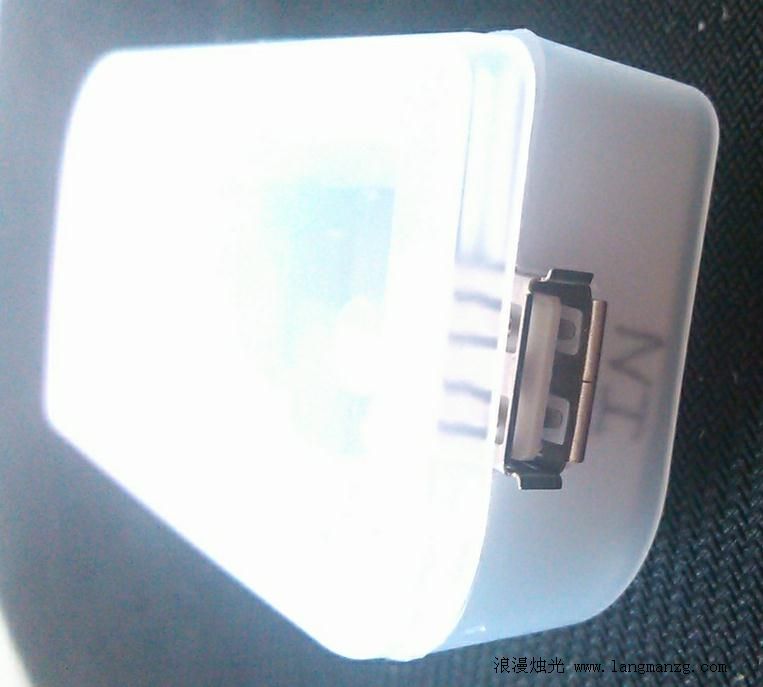

但是要求一款移动电源达到上述要求，不是不能做，而是成本高同时需求量估计也较小。所以我们只能DIY了。受greatsatan老兄帖子的提示，我也购买了自动升降压模块，同时购买了一些螺丝，插接件等，如下图。工具是壁纸刀，锥子以及测电表。容器使用的是一个之前用于装U盘的塑料盒子，质地较软，其实不适合当容器，但是看其好切割，有磁力吸的盖好翻开维护，大小也刚好，所以就用它了。泡沫两块用于缓冲固定usb母头，铜丝若干，DIY过程由于没有条件，不使用焊锡，全部手拧，痛苦啊。。。另外也购入了greatsatan那个类似的电压表头，本来想一起放到电源盒中，实时显示电压，但是实在没有找到合适大小的容器，就先这样了，后续找到了再改。由于是手工山寨货，所以usb母座不好固定，也没有溶胶等，所以用了泡沫，usb母座前面四周有突起的部分可以保证插入过程中不陷入，但是拔出就麻烦了，所以用了泡沫挡住后面的固定腿儿，就可以缓冲拔出的力了。母座平时有点歪歪扭扭不像样，但是基本还可以，不会松动。

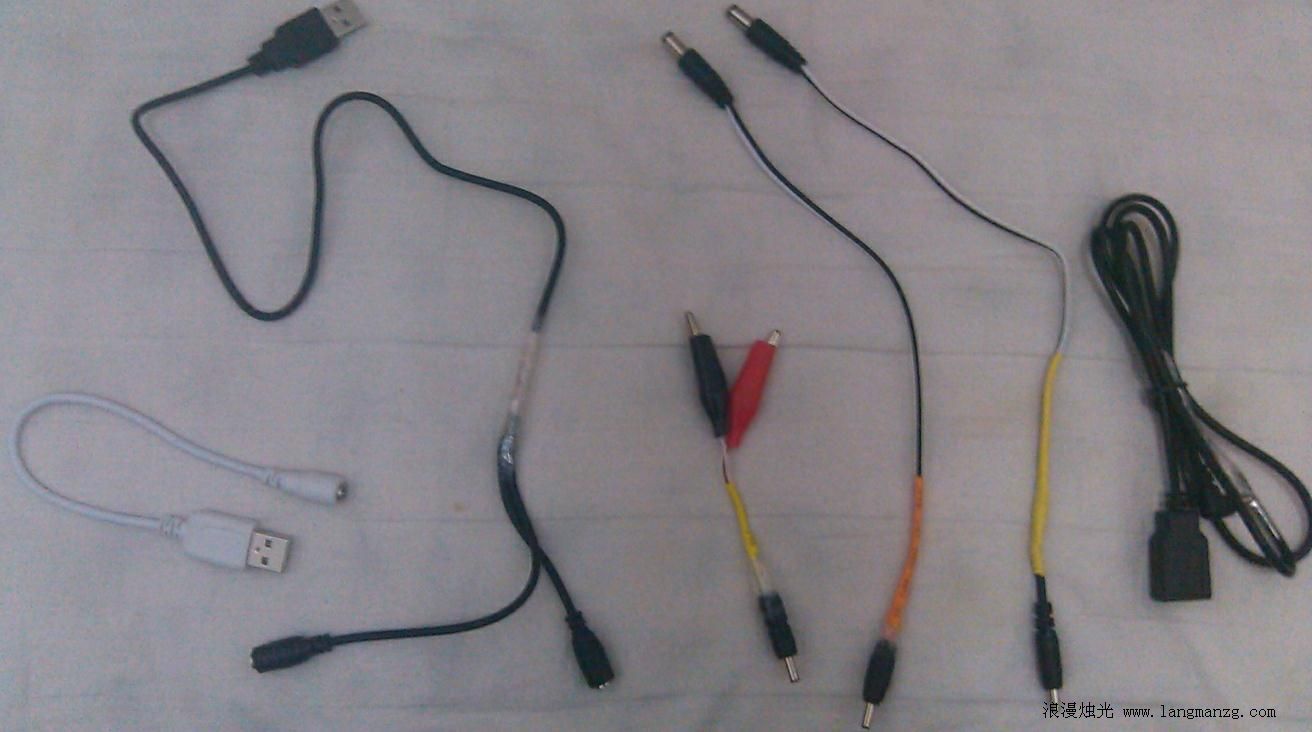

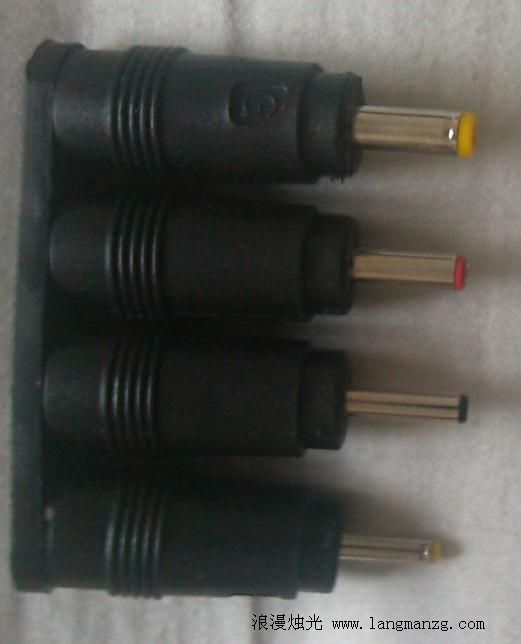

自制了各种连线和接头，连线我没有照搬greatsatan的设计。我使用了移动电源常用的那种输出接头，也就是3.5mm的母座，然后用3.5mm的公头，转接到各种其他接口以及鳄鱼夹。同时，取电线我并联了两个接口，考虑到野外末日状况下一旦出现供电不足，可以两路同时供电，加大电流，满足用电器的需求。

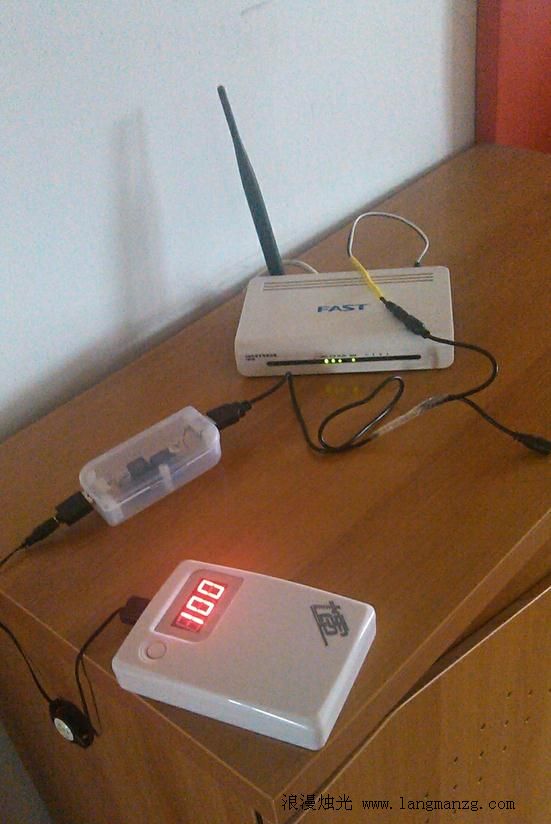

下图是实测过程，用移动电源输出5v电压，转为9v电压供路由器使用，测试通过。升降压板确实较热，摸摸电感，烫人，所以没舍得持续测试。

【更新升级版】

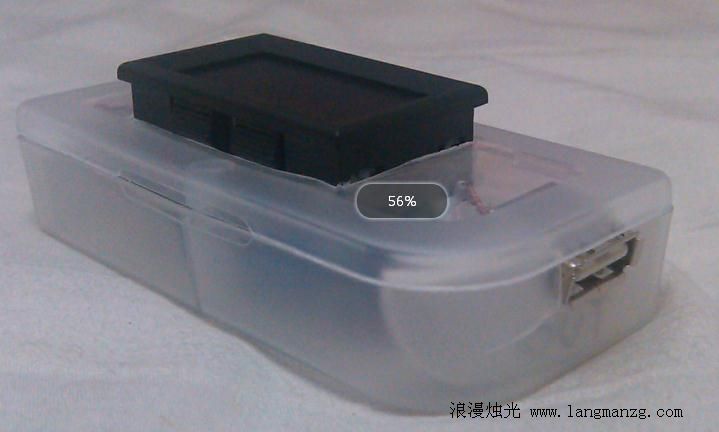

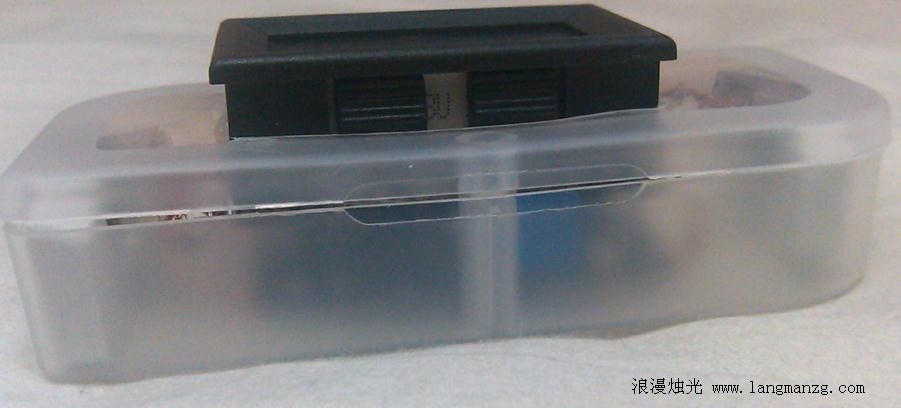

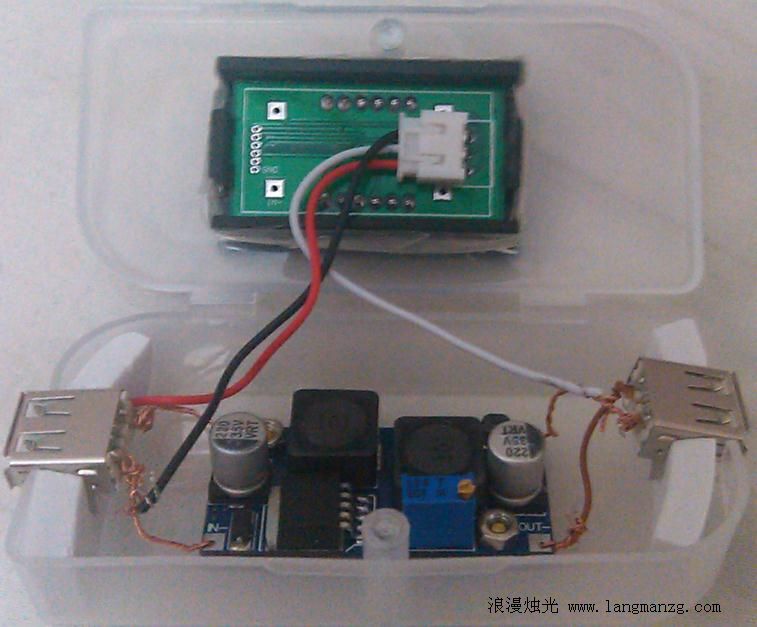

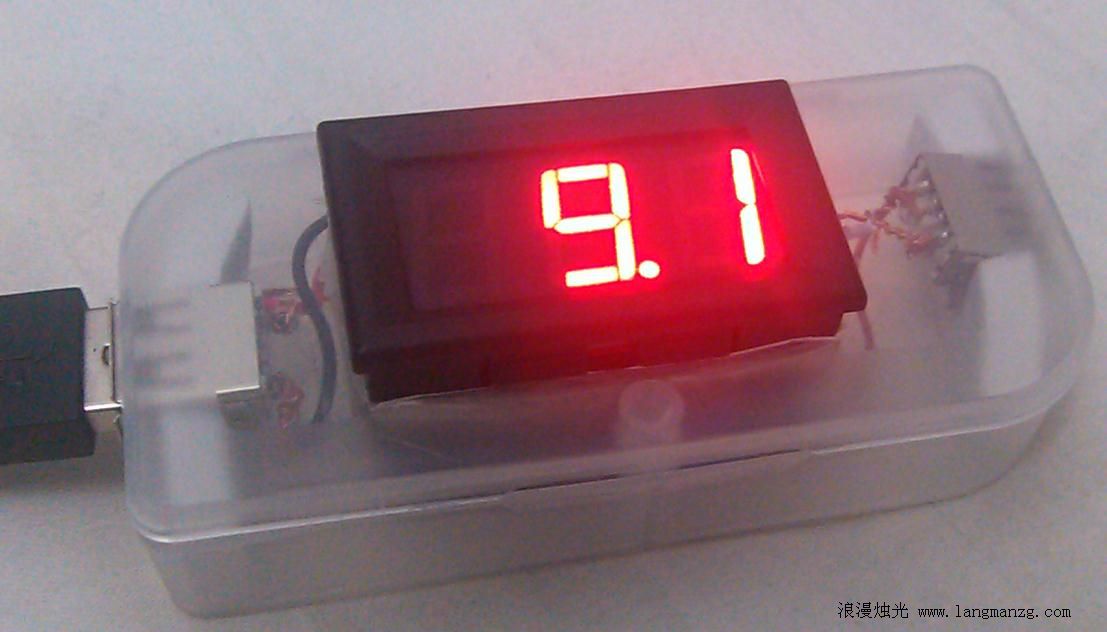

昨天下午拿着这个山寨产品仔细端详，突然有了灵感，改装了一下，加装了电压表头，但是要露出盒外一部分。测量的是输出电压，本想找个三路开关来控制测量输出或者输出电压，这样就完美了，但是手头没有这种三路开关，所以就直接连到了输出测，还是全部手工接线。。见图：

有了这套供电解决方案，在末日的情况下，既可以从各种常见设备取电、充电，并且又可以直接变压到常用电压以各种接口供电，以及用电夹为锂电池充电。此方案能够满足绝大多数场景，但是仍有些不能满足，比如有些对讲机锂电池实在是非常厚，夹子夹不了，此时只能手工接线之类了。

另外秀一下鄙人其他发电装备：

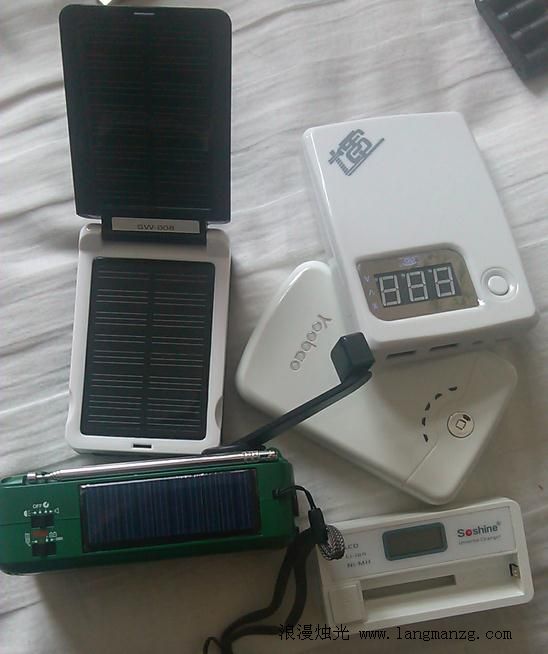

手摇发电采用德劲DE13手摇、太阳能供电收音机，内置锂电池，FM中波短波（常用波段）全波段，内部已用两节700mah的16430锂电池并联替换原来的镍氢600mah电池。垃圾羽博电源，太阳能aa/aaa电池充电器带usb直接输出，常用柱状锂电池/镍氢电池充电器，可usb输入，带数字显示。以及各种零散接头等耗材一批，备用电池若干。

作者：瓜神 Q:122567712

-----------------------------------------
此贴已由管理员在 2012-12-20 23:18:58 执行 +300分 操作

发表主题： 102
发表回复： 657
网站暂行积分： 12103

【人类幸存者】

特别提示：本帖子在 2012-12-20 16:01:55 由用户 散热片 编辑过

这种帖子如果不成为精华简直是管理员的耻辱。

兄弟加油啊。期待您更多的原创帖。

发表主题： 29
发表回复： 50
网站暂行积分： 3387

【冲动的野牛】

这种帖子如果不成为精华简直是管理员的耻辱。

浪漫烛光 www.langmanzg.com

兄弟加油啊。期待您更多的原创帖。

以上内容由散热片在 2012-12-20 16:01:30 最后更改过

=================================================================================

管理员能给个联系方式么？qq之类。

发表主题： 2962
发表回复： 4621
网站暂行积分： 13507

【人类幸存者】

先大体看了下，楼主的文章确实不错，资料翔实，论证具体，图文并茂，真是下了一番功夫啊~已加分加精华~

老白周末一定要抽空仔细研读，呵呵~

发表主题： 102
发表回复： 657
网站暂行积分： 12103

【人类幸存者】

[i]这种帖子如果不成为精华简直是管理员的耻辱。

浪漫烛光 www.langmanzg.com

兄弟加油啊。期待您更多的原创帖。

以上内容由散热片在 2012-12-20 16:01:30 最后更改过

=================================================================================

管理员能给个联系方式么？qq之类。

以上内容由瓜神在 2012-12-20 16:21:00 最后更改过

==================================================================================

兄弟，我加你了。

发表主题： 0
发表回复： 1
网站暂行积分： 1

【初入职场的尖耳朵】

特别提示：本帖子在 2013-10-14 17:58:33 由用户 白瑞德 编辑过

发表主题： 1
发表回复： 18
网站暂行积分： 421

【初入职场的尖耳朵】

好贴不能被埋没，学习了！

发表主题： 102
发表回复： 657
网站暂行积分： 12103

【人类幸存者】

先大体看了下，楼主的文章确实不错，资料翔实，论证具体，图文并茂，真是下了一番功夫啊~已加分加精华~

浪漫烛光 www.langmanzg.com

老白周末一定要抽空仔细研读，呵呵~

以上内容由白瑞德在 2012-12-21 9:41:07 最后更改过

==================================================================================

老白，研读之后动手没？我第一个山寨作品已经宣告报废了。。。可见物理帝不是随便山寨的。
