[烛光生存狂]-【布防/预警】常见绊线报警装置类型与介绍（含图）

绊线报警装置，最常用的地方就是野外露营，在营地周围拉一圈绊线，用于提醒有动物或者其他人接近营地。

当然如果是独门独户，有院子的，在院里/楼梯口也可以设置此类装置，用于防盗或者警示有人入侵等。

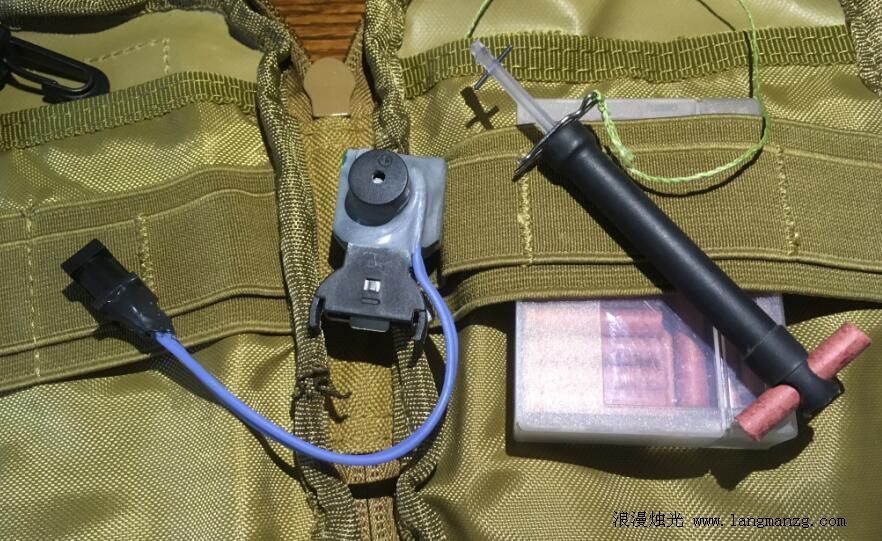

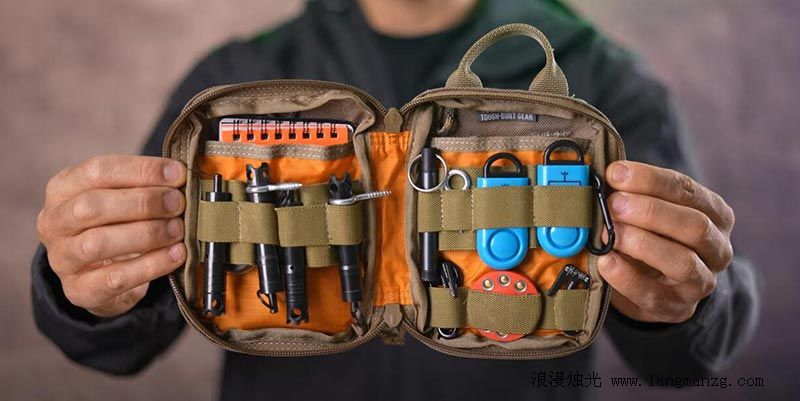

下图是一个老外的绊线报警工具包：

也借着这个工具包，简单介绍一下绊线报警的一些常见装置：

撞击爆zha类：

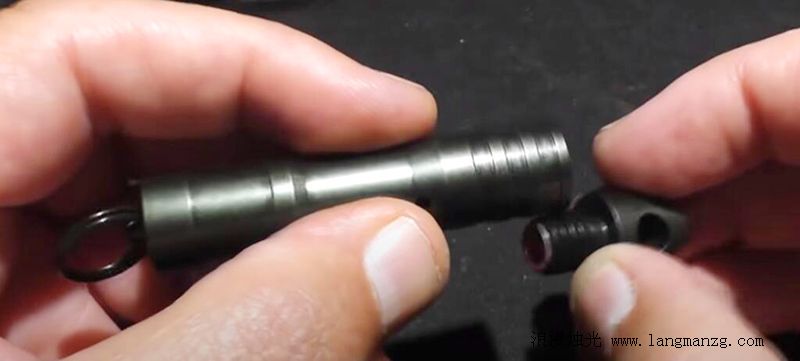

工具包里左侧那4根黑色的东西，就是这个，原理很简单，里面有个弹簧，有个撞zhen，右侧这头可以拧开装入一个xian弹的底huo，撞zhen拉紧后，有一个销子穿过杆子别住它，进入待击发状态，销子栓绳拉线，绊线被绊动，就会把销子拔出，撞击，砰！

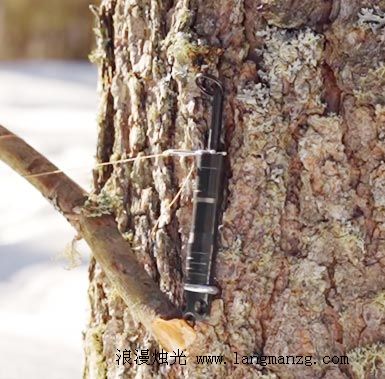

（安装状态）

电子报警器类：

电池，蜂鸣器/报警器，外加一个特殊的开关，组成整个系统，原理很简单：有源蜂鸣器只要通电就会叫，所以绊发的关键，就是加上一个适合绊发的开关即可，绊线触动后，开关接通，蜂鸣器就会叫。

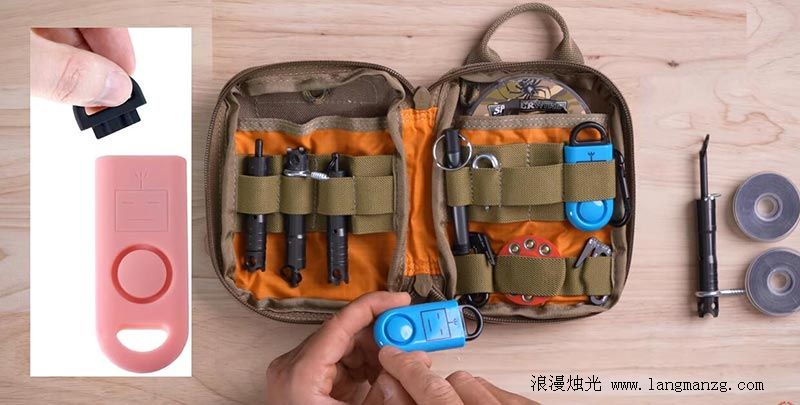

这类东西，其实就是女士防狼报警器（国内用的少，就是遇到危险代替呼喊的），一个小塑料盒子，里面有电池和蜂鸣器（也有带灯光的），触发方式是有一个类似耳机口的位置，上面平时插着一个栓了根绳的耳机孔堵头（类似塑料的耳机插头），当拔出插头的时候，报警器就会响，淘宝有卖。

除了买成品，这些结构简单的东西，也完全可以自制：

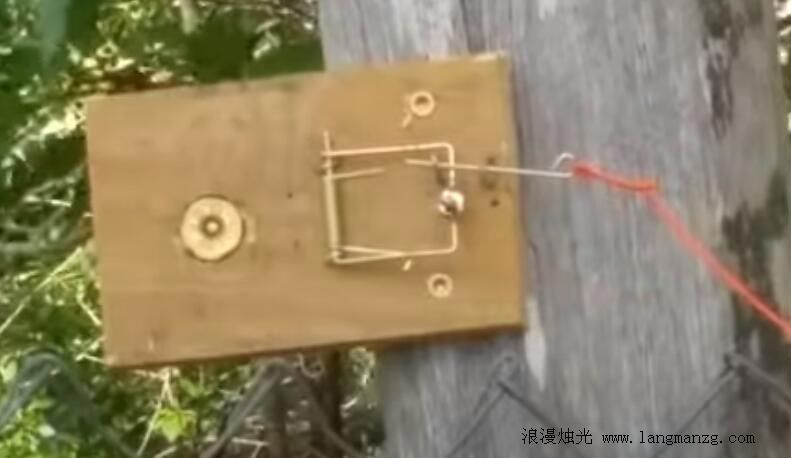

老鼠夹子版：一个老鼠夹，左侧钻洞放入一个蛋壳的底huo，右侧的击打部分搞了一个螺钉上去，触发装置栓线改成绊发，触动绊线后，老鼠夹子释放，击中底huo，砰！

啥，你告诉我没底huo？过年的时候你没去烟花摊买几盒摔炮吗？拿胶带贴到老鼠夹子上就是一个简单报警器！哈哈哈. . .

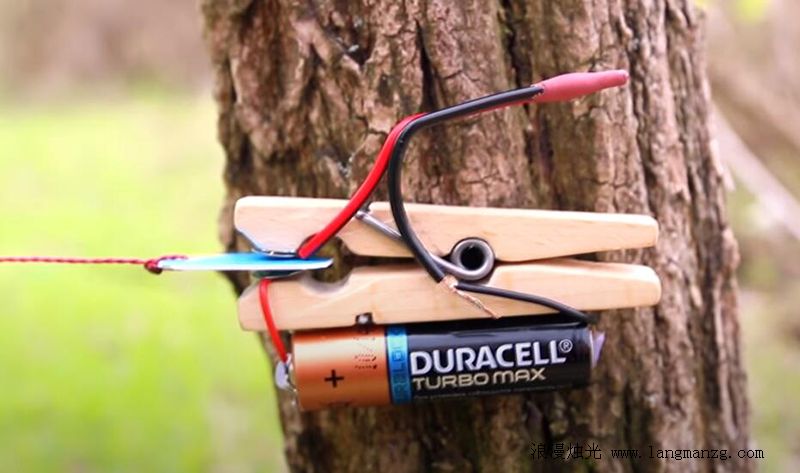

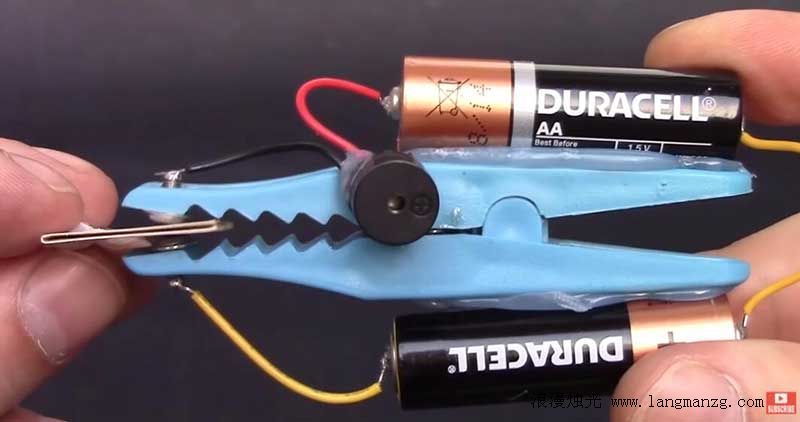

电子版本的，也很方便，一节电池，一个蜂鸣器，一个夹子，俩图钉/螺丝，利用夹子的夹合位置做开关——在夹子嘴，一边装一个螺丝钉/图钉上去，分别接电池和蜂鸣器，夹子嘴里塞一张纸片用于绝缘，绊线如果把纸片拉掉，两个螺丝钉/螺母接触，导通电路，蜂鸣器就会开始叫了。

如果你把蜂鸣器换成一个电子点火头，那么它就可以用来点一个能发出声响的东西了，比如一个鞭炮或者擦炮

（野外的话，考虑防火问题，除了没法起火的夏天，其他季节就别用这个了，放火烧山，牢底坐穿，最可怕的是可能你跑都来不及，把自己烤熟了. . .）

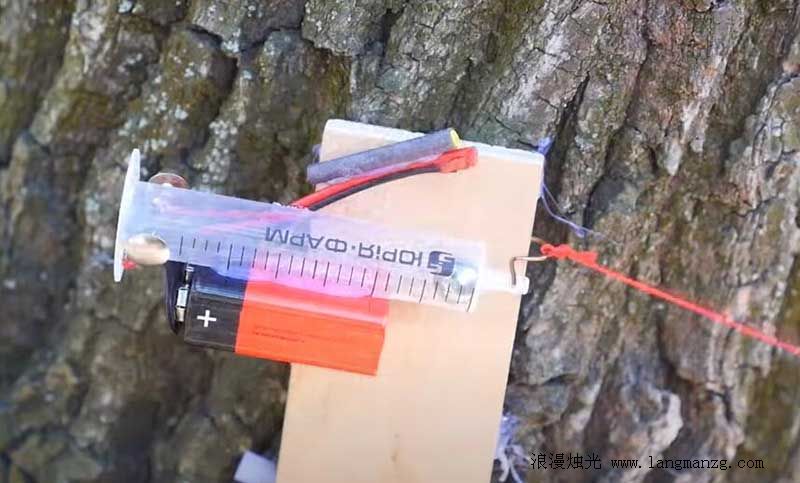

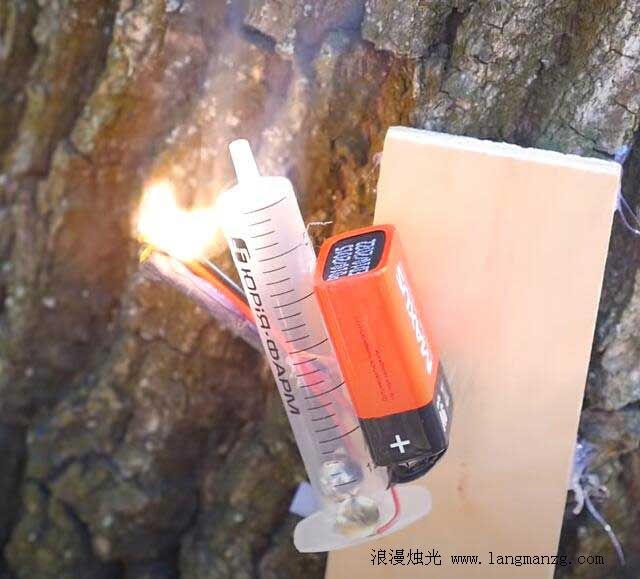

下面这个，就是擦炮的版本：

看到电子点火头上面粘了个擦炮了吗？

不过他的开关触发方式，不是夹子了，而是用一个针筒，一颗钢珠和两个图钉，做了个类似水银开关的重力开关。

然后用一个金属丝别住针管，当金属丝被拉掉，针管有一个旋转轴，加上电池的重量导致它旋转竖起来，钢珠滚下去，碰到两个图钉，接通电路，点火头点燃擦炮，砰！

（个人感觉这个多此一举，让结构更复杂了，可靠性就降低了，远不如夹子那个结构稳定可靠，要做这种，我会选择水银开关，貌似我还真的有2个水银开关。）

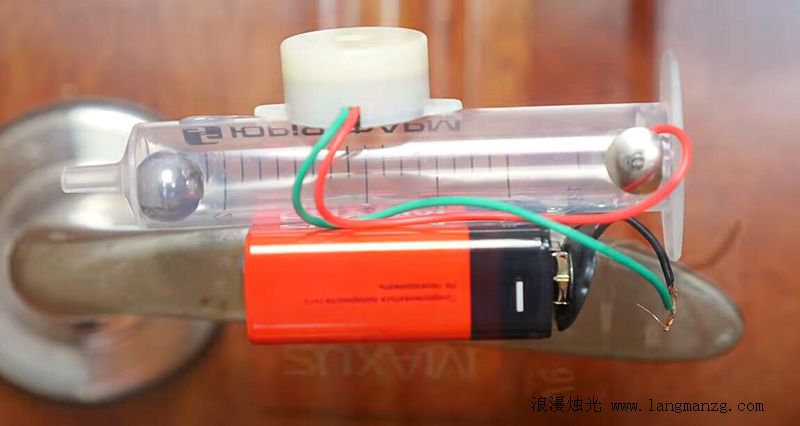

重力开关方式+蜂鸣器的版本，注意这个的应用位置：门把手上。把手转动，电路接通，报警。

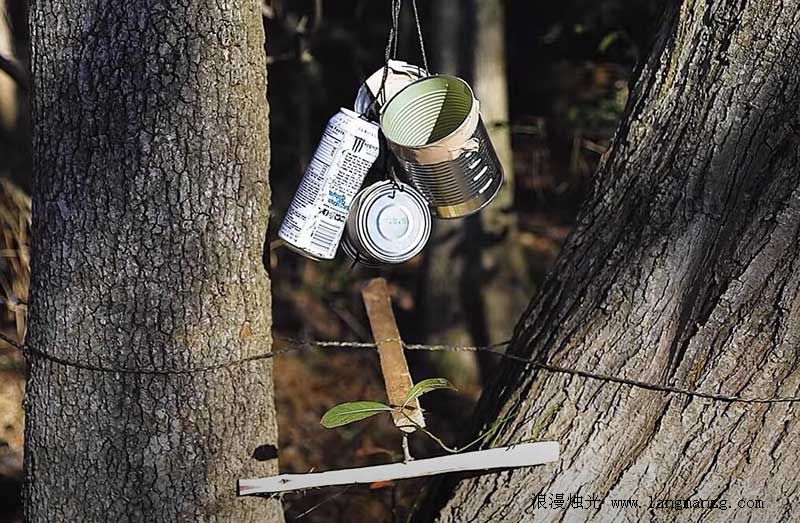

当然，还有最原始的绳子上挂铃铛/罐头盒方式，不过这里提供一个改进版：

几个罐头盒吊在一个固定的位置，下方做一个木棍绞拧的结构，绞拧后，用另一根木条别住，再给这根木条拴上绊线。

这样当绊线拉掉木条后，绞拧的木棍释放，开始旋转并连续击打上方的罐头盒，可以持续的发出声响，比直接在绳子上挂铃铛/罐头盒的方式，声音能响的时间更长，声音也更大，毕竟是有根棍子在直接敲罐头盒（绞拧的地方，用弹弓皮筋效果会更好，毕竟绳子的弹性有限）。

--------------------------------------------------------------------------------------

最后，说一下机械和电子两种的优缺点：

纯机械方式的，不依赖电，坚固可靠，而且防水性也更好，不容易坏。而且声音也一般比较大。

缺点是只有一声响，如果是睡梦中的话，而且响的位置不是紧挨着帐篷，加上又是木乃伊睡袋那种全包裹性睡袋，最终结果可能导致你没听见那一声响，或者是你听到了，但迷迷糊糊中你无法确定是真听到了还是假听到了，在不出去检查的情况下，你会进退两难——继续睡还是起来去看看？

还有，无论是底huo，还是我推荐的摔炮，都是消耗品（虽然真正消耗也不高），对了，摔炮不防水，想防水自己想办法（安装的时候先装到一个小自封袋里就可以了）。

电子方式的，缺点是怕水，需要电池（而电池有保质期），坏的可能倒是不高，因为结构太简单了。

报警声音和蜂鸣器的大小（以及电池的电压）成正比，想要声音大就得用更大的蜂鸣器以及高电压的电池。

优点是声音连续，一旦触发会一直叫，在睡觉中也容易被听到。

-----------------------------------------------------------------------------------------------

营地绊线报警，基本都是设置在树上，绊线也是拉在树和树之间，所以为了便于安装固定，自攻丝非常好用，也应该一起备上。

而为了节省报警器，我们可能只用1-2个报警器，就把营地整个围起来，所以一根绊线可能需要连在好几颗树之间进行转弯，所以，羊眼圈自攻丝也是必不可少的。

有了它，绊线从环里穿过，就可以方便的进行变向转弯，而且阻力小，这样无论是绊动哪一部分，都能很好的拉动触发报警器。

线的选择，一般是黑色或者绿色的，容易和环境融为一体的，没有弹力而且结实，比如钓鱼用的大力马线，

最后，当然要展示我的，也给想DIY的战友一个参考：

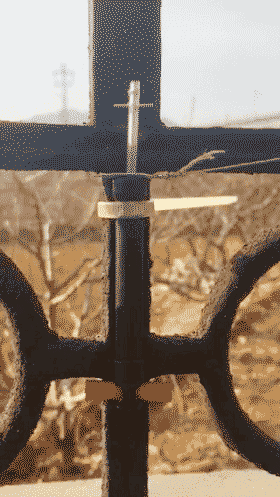

我也是两种都尝试了，机械的是拆了一根圆珠笔，利用了笔芯和弹簧，外壳是一截铜管（包了热缩管），末端横着开孔，插上摔炮即可。

拉绳，撞击，摔炮爆掉。哈哈哈哈，挺好玩的。

电子的，我用了2032的大纽扣电池（体积小，锂电池保存期长，而且3v电压正好配合我买的蜂鸣器的电压）和3v的小蜂鸣器配合，开关是利用了一个DC插座（因为DC插座和耳机插口一样，大部分都带有内外转换功能，也就是上面有个弹片，插入插头会断开特定的接线脚，拔出插头会接通）。

所以，我这个使用的时候，是要插入一个DC插头当做销子，然后拴上线就可以用了。

PS，我这个电子版本加了个电路（可能有人知道多年前有一批救生衣上的“奶头灯”很流行，就是拆的那个电路，灯泡换成蜂鸣器即可），所以还能遇水触发报警，也可以当做某些情况下的漏水/发水报警器。

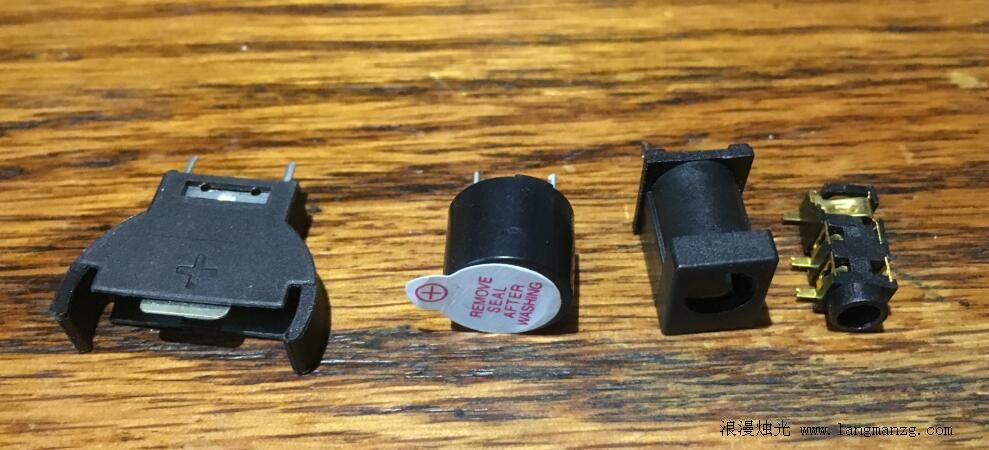

如果仅仅是绊线用，那么最简单的方案就是电池+电池座+蜂鸣器+开关的方案（开关用DC座或者耳机座都行，另外配上对应的插头，而低成本方案是用前面的那种夹子方案，也不需要专用的插头，一片纸一片木头都可以，甚至可以就地取材）：

3个电子元器件的东西，初中物理的知识就够用，焊起来就搞定了，当然记得弄个结实的外壳，方便保存和安装，还有考虑好固定的方式，或者留上固定用的孔位。
