[烛光生存狂]-关于IC-R71E短波收信机的一些资料

内容为网络摘选整理~

先来个视频使用教程链接：http://v.youku.com/v_show/id_XNDY4MzA5OTIw.html

日本ICom公司是专业生产无线电收发设备的公司，它生产了众多型号产品为世界各地的HAM和各个民用部门所追捧。R71E是该公司在1984-1996年期间生产的民用接收机。由于当时国内尚不能生产这类的设备，于是在８０年代初开始向日本大规模的进口，从川藏线上的汽车团使用的ＩＣＯＭ　７５１电台到大军区监听站里的Ｒ７１Ｅ／Ｒ７０００等等，不胜列举。从80年代开始，连续进口十多年，每台Ｒ７１Ｅ的价格是４０００美圆！！但随着中美蜜月期的到来，日本的设备和美／英／法等老牌帝国主义国家的设备相比又差了几个数量级，随着美／英／法等国的军品级设备进入到我国装备序列后，日本的设备也开始打入冷宫。在８９年后蜜月期的破裂后，我国已经可以仿制／抄袭／设计／生产部分设备了，所以蜜月期的破裂对我国军用通讯生产企业来说不是一件坏事，但随后又面临苏式装备的第二次在国内的大规模列装，苏式装备和欧美装备的相互衔接与接轨的问题又摆在我国的军工企业面前了。

------------------------------------------------------------------------------------------

R71E技术规格

整机半导体数量：

晶体三极管 90

场效应管 19

集成电路(包括CPU) 47

二极管 237

频率覆盖范围：0.1MHz 30MHz

澳大利亚版本：2.0MHz 30.0MHz

德国版本：0.15MHz 26.1MHz

30 个1MHz 频段

频率调节控制：基于中央处理器CPU 的有两个可变频率调节器VFO 的10Hz 步进数字频率锁相环系统

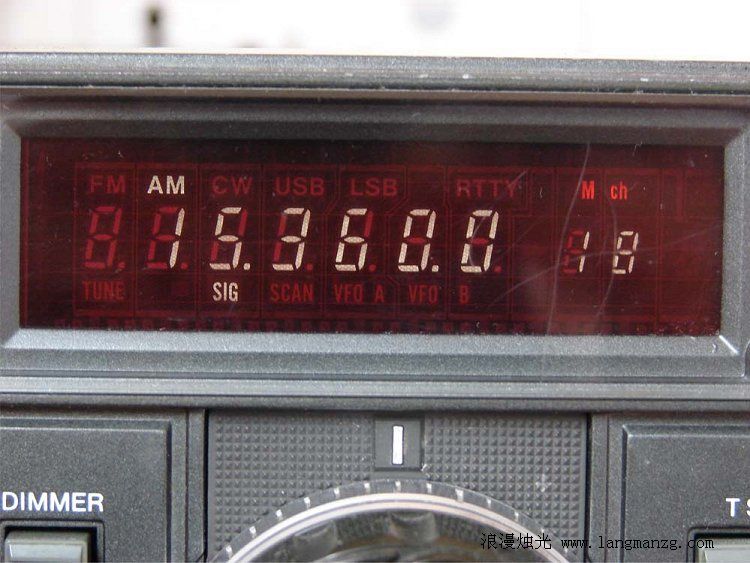

频率示值读数：6 位数字100Hz 示值读数

频率稳定性：开机1 60 分钟内小于200Hz 1 小时后小于30 Hz 0º C 50º C 范围内小于500Hz

输入电源要求：117V 或235V±10% 50 60Hz(100V/200V/220V 使用要求的内置变换器)

天线阻抗：50 欧姆不平衡式单根导线可用于0.1 1.6NHz

重量：7.5 公斤16.5 磅

尺寸：111 毫米(高) 286 毫米(宽) 276 毫米(厚)

接收机

接收系统：具有连续带宽控制的四重变换超外差(F3* 三重变换超外差)

接收模式：A1 A3J(USB,LSB) F1(输出FSK 音频信号)A3 F3*

中频频率

第一中频 70.4515 MHz

第二中频 9.0115 MHz

第三中频 455 KHz

第四中频 9.0115 MHz(F3*除外)

连续带宽调节控制(F3*除外)

第二中频中心频率

SSB(A3J)AM(A3) 9.0115MHz

CW(A1)RTTY(F1) 9.0106MHz

FM*(F3) 9.0100MHz

灵敏度当前置放大器打开时

SSB CW RTTY

小于0.15 微伏(0.1 1.6MHz 1 微伏)

在10dB S+N/N

AM 小于0.5 微伏(0.1 1.6MHz 3 微伏)

FM* 小于0.3 微伏在12dB SINAD (1.630MHz)

选择性：SSB CW RTTY -6dB 时2.3KHz(最小可调500Hz)；-60dB 时4.2KHZ

CW-N RTTY-N -6dB 时500Hz；-60dB 时1.5KHZ

AM -6dB 时6KHz(最小可调2.7KHz)；-50dB 时15KHZ

FM -6dB 时15KHz；-60dB 时25KHZ

镜像抑制比：大于60dB

音频输出：大于3 瓦

音频输出阻抗：8 欧姆

---------------------------------------------------------------------------------------------------

功能特性

通用频率覆盖接收能力

IC-R71 是一部在100KHz 到30MHz 之间有30 个1MHz 频段的通用频率覆盖范围接收机，除此之外通过从BAND UP/DOWN 键给出的一个电信号指令可选的低通和带通滤波器造就了一个不需调整的系统

双重10Hz 步进数字可变频震荡器

双重数字可变频震荡器具有微机控制调节系统它们拥有两个环路的频率锁相环并且用逻辑单元来控制调节频率锁相环，正常的调谐比率为10Hz 增量步进增加旋转主调谐轮的速度时自动转换调谐增量步进到50Hz 按下调谐速度按钮提供1KHz 调谐步进可获得数字输出为可选来用计算机控制接收机频率和功能并且可用于合成音频输出

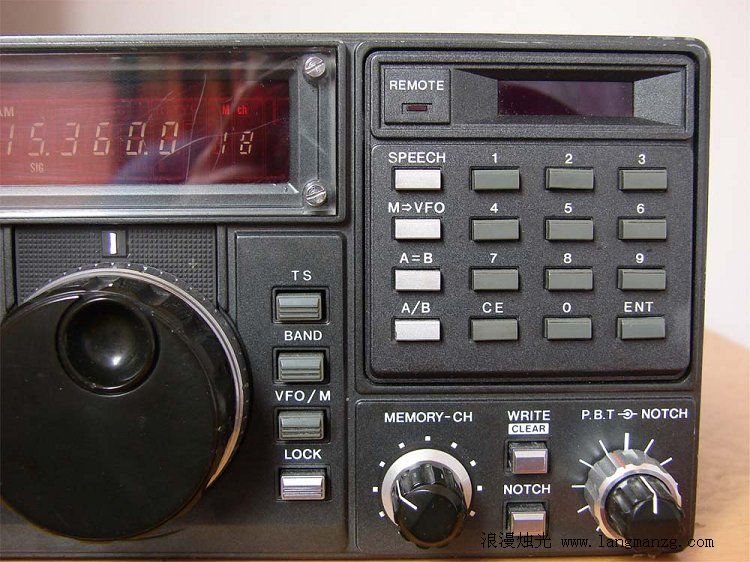

10 键键盘

10 键键盘用于简捷地设置期望的频率通过按下所期望的频率数字的数字键操作频率将无需改变波段和旋转调谐轮而被改变

32 个存储信道

32 个可调的存储信道提供模式和频率存储内置随机存储器由一个内置锂电池后备供电可维持存储长达7 年之久，通过此单元可实现频率存储信道和波段的扫描，在Mode-S 模式只有那些具有特定接收模式的存储信道被扫描其它的被略过数据可以在可变频震荡器VFO 之间可变频震荡器VFO 至记忆信道或记忆信道至可变频震荡器VFO 之间被传递

优异的接收性能

应用ICOM 开发的毫瓦分贝J-FET IC-R71 具有105dB 的动态范围，70.4515MHz 的第一中频实际上消除了寄生噪声影响，加上使用了ICOM 通带调谐技术PBT 的高增益，9.0115MHz 第二中频一个深度的中频陷波器可调的自动增益和噪音消隐，可用于调节消除脉冲噪音音频音调调节控制，即使在存在强干扰或高噪声水平情况下都可清晰接收

通带调谐

IC-R71 具有一个内置的由ICOM 公司开发的通带调谐系统它允许用户连续地调节中频带通通过

旋转控制钮您可以消除邻近信号的干扰从而提供清晰的接收

--------------------------------------------------------------------------------------------------

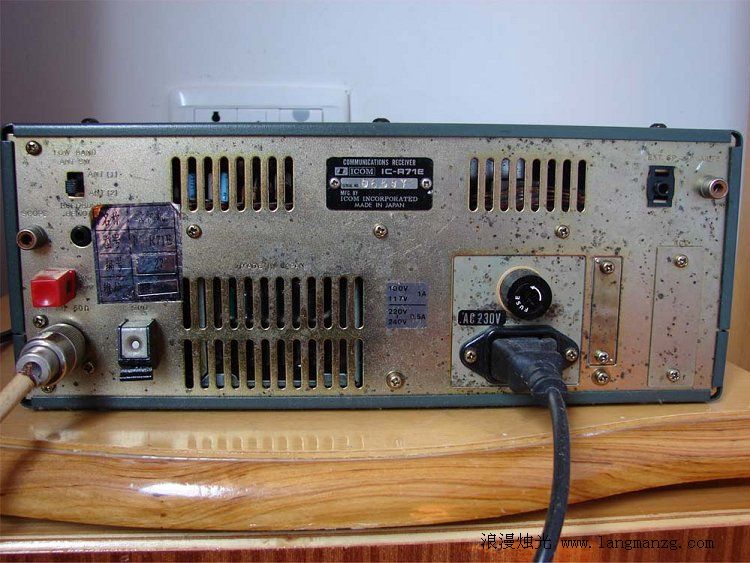

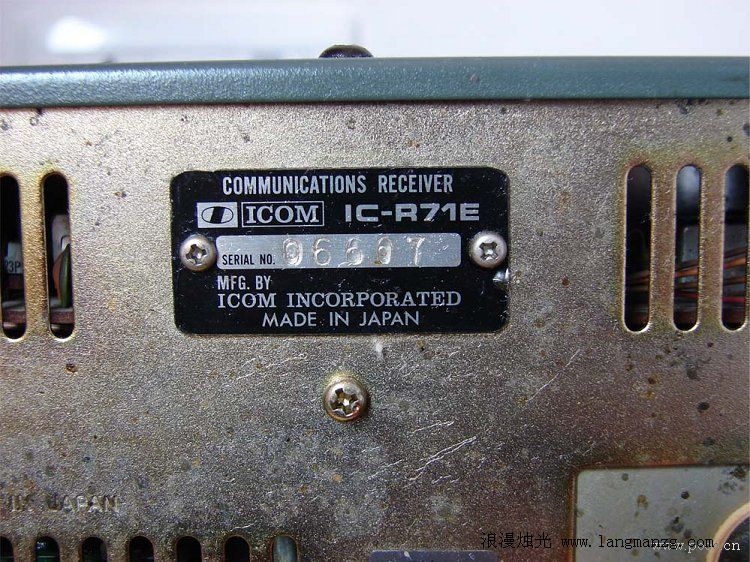

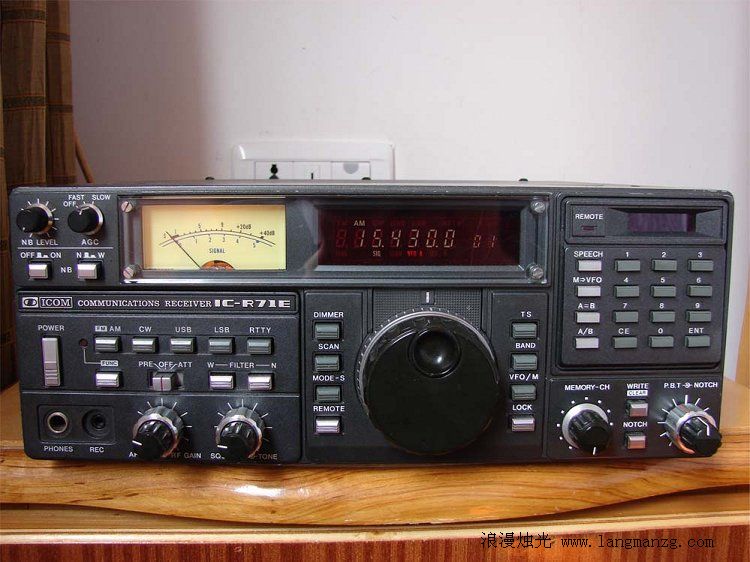

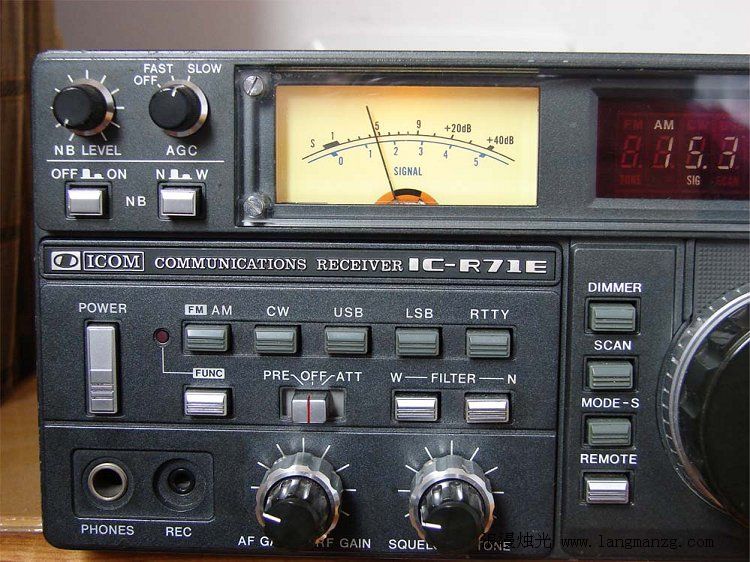

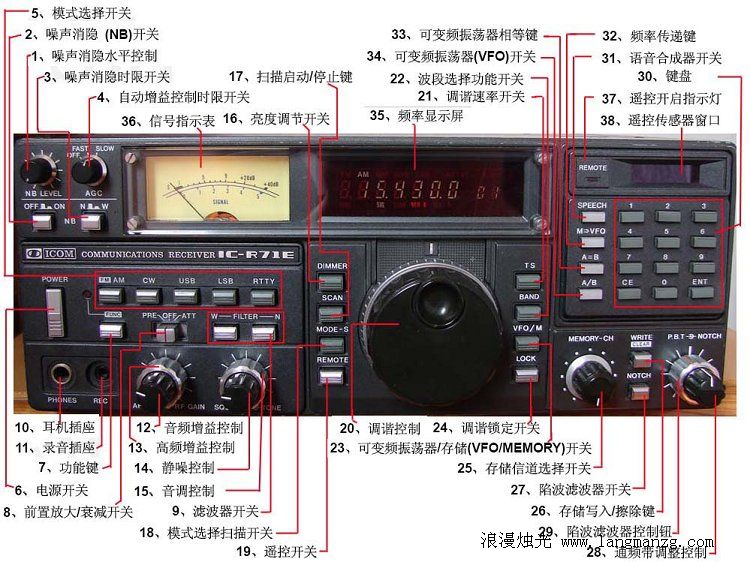

上图

-----------------------------------------
