材料：

双层不锈钢保温桶一个

薄纸板

胶带

16mm打孔器一个

手电钻，角磨机，电磨各一台

小号记号笔一支

4号-6号螺丝个3枚

窗帘挂钩3枚

关注过一段时间的干馏柴火炉了，看了很久，也没找到合适的材料。原本打算就用奶粉桶来做，结果买的多美滋，全是纸盒奶粉桶。

结果无聊的时候，翻淘宝。看到有用保温桶做的在卖。最便宜也要150元以上。心想划不来，还不如自己做。反正工具什么的都有。

好吧，就去市场上看看保温桶。

先去超市，最便宜的（也就是我用的这种。）标价120.（我了个去，坑爹呢？）

然后转去硬扎金五金店看看，同一款要85，最低75卖。（还是坑爹啊！不过比超市便宜了40多元。）

好吧，我就不信我买不到了。又转去菜市场卖瓶瓶罐罐的地方看。还是一模一样的，连牌子都是一样的。喊价喊70，最便宜50.

本来想买了，正好看到菜市场门口有一家2元店。果断进去问问。老板喊50，我给还价35. 我也不跟他磨叽，要卖就卖。2分钟后果断35元成交。

尼玛的超市真是最坑爹的地方，所以友情提示一下，大家要买五金，陶瓷还有塑料制品最好别去超市，就算标着打折的，也要比外面市场贵很多，而且质量也是差不多的。

下面开始讲解：

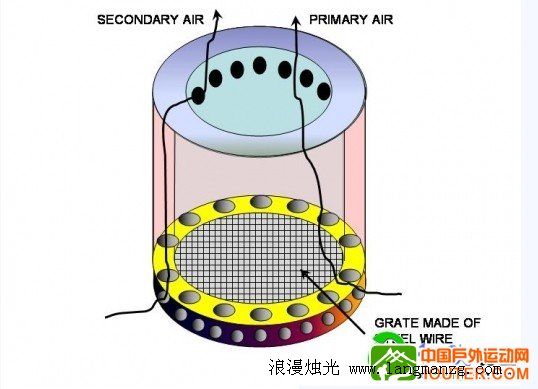

干馏炉的结构图解。英文不好，就不翻译了。能看懂英文的就自己看吧。

(37K)

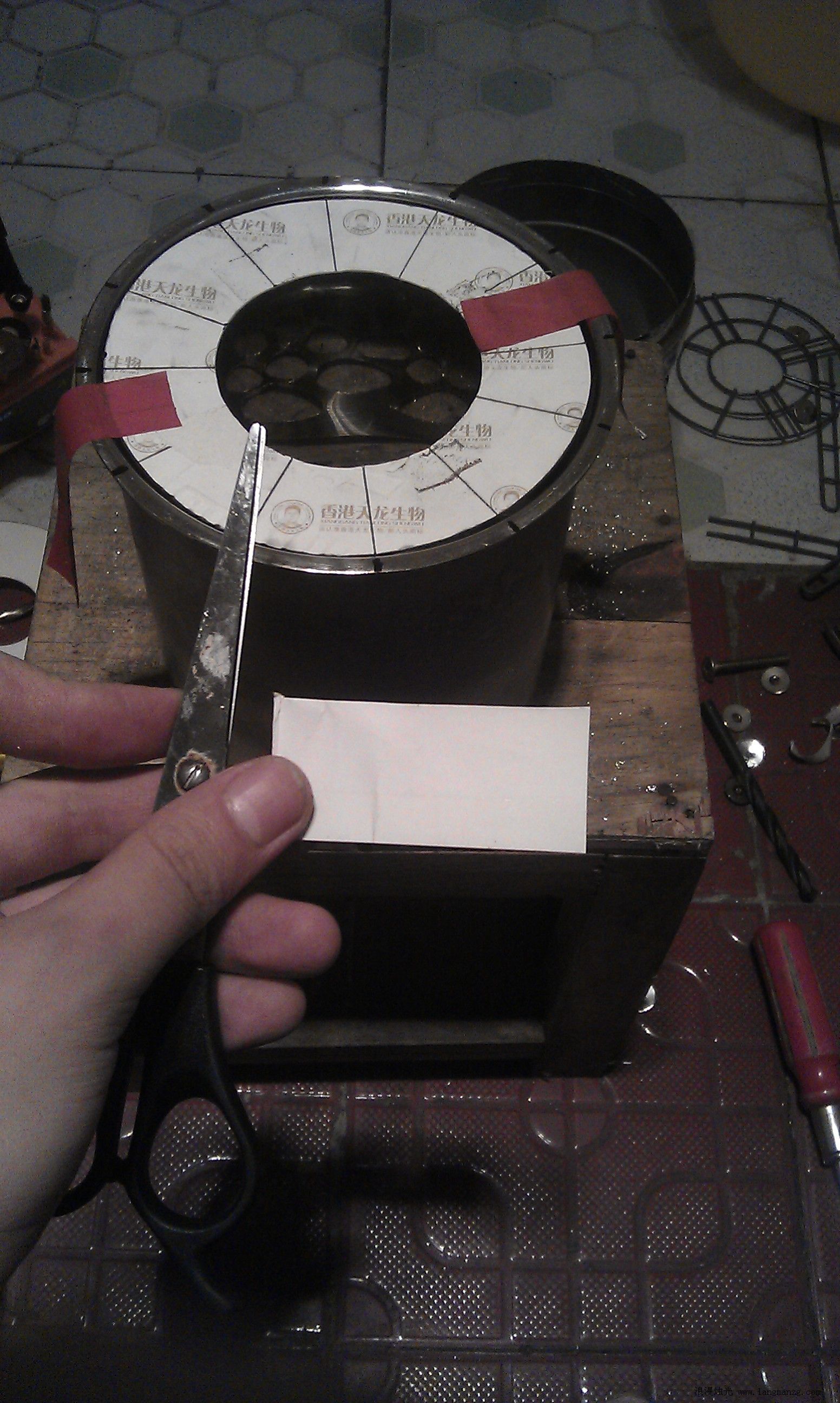

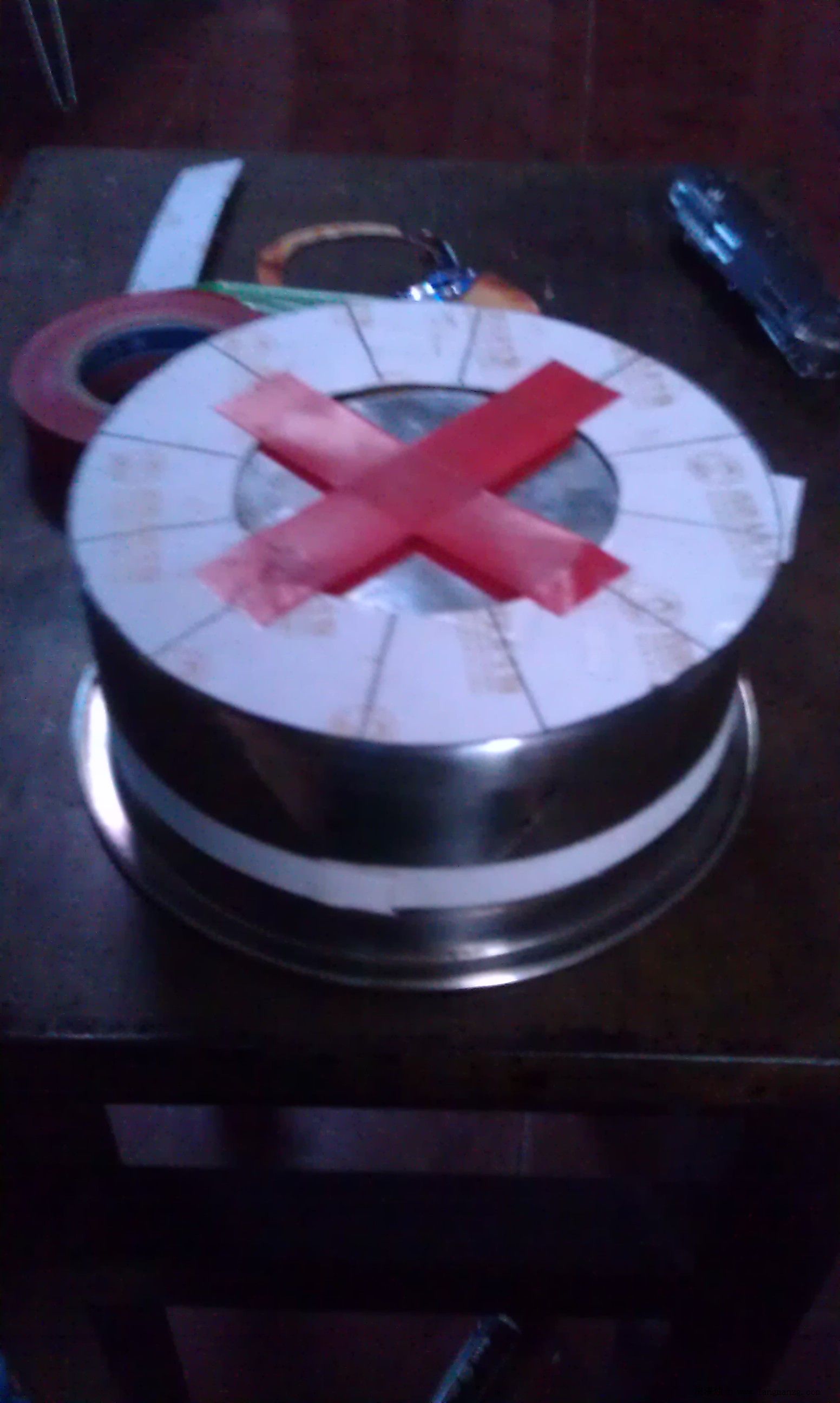

(497K) 这是扩展炉膛，先用圆规在纸板上画好需要切割的地方，或者是标记需要打孔的地方。

(589K) 这个是保温桶的桶盖，也是这个炉子的核心构件之一。用来固定扩展部构件的。也可以叫固定圈。

(533K) 保温桶的小盘子，这个可以用来做酒精炉托架，当然也可以用作烧烤滤火盘使用。

下面是实作图片：

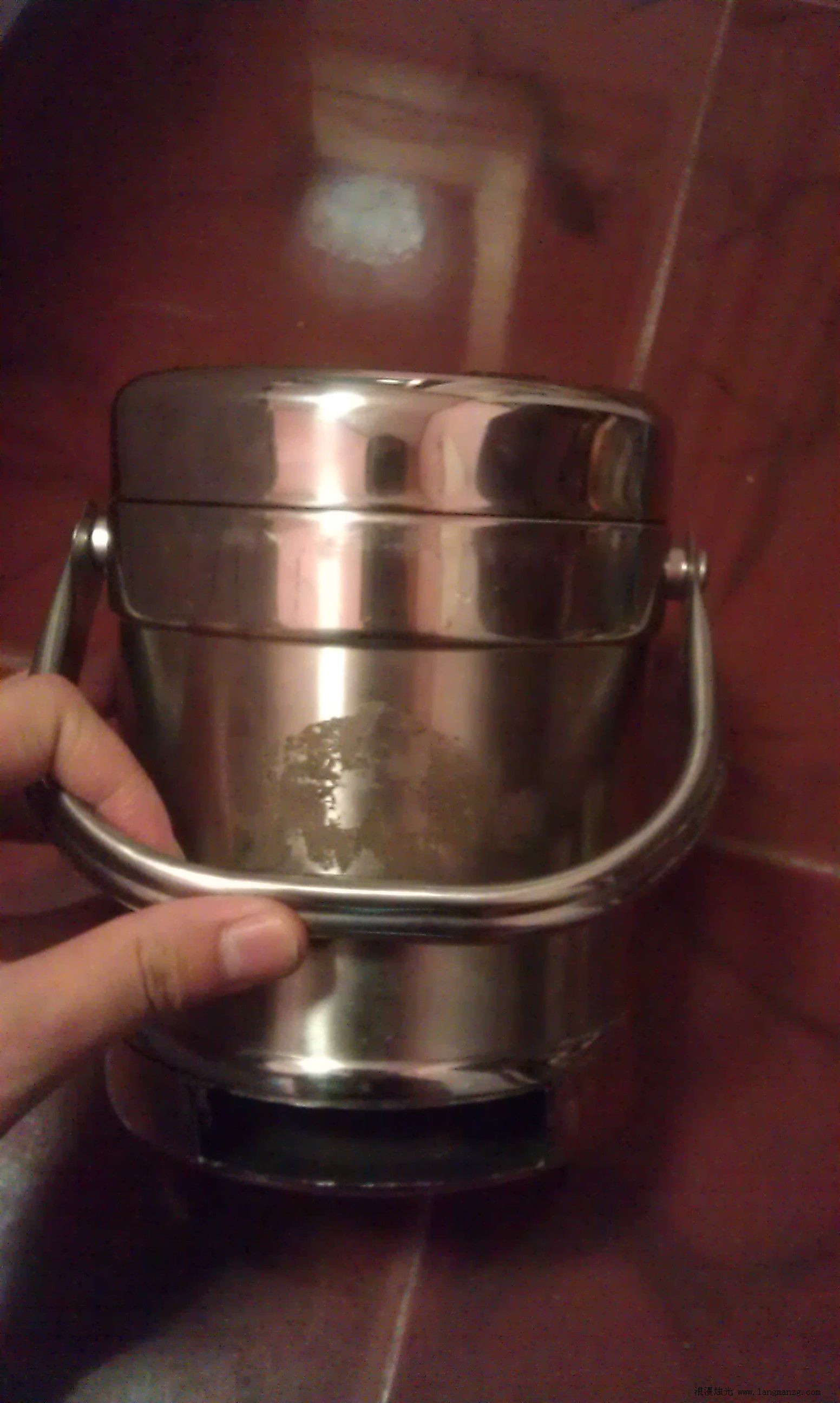

先说一下保温桶的结构，一般保温桶都是机械冲压而成的，结构简单。中空的内胆，但是要想拆卸还是比较费时费力的。所以第一步，我们就是要分解。先把保温桶底部的盖子弄好，画上通风口的样子，至于是打孔也好，还是做风门也好，自己定。

然后是切割掉保温内胆，切割保温内胆是个细致活。一定要小心又小心。

(571K)

画上底部进气口风门样式。准备切割。

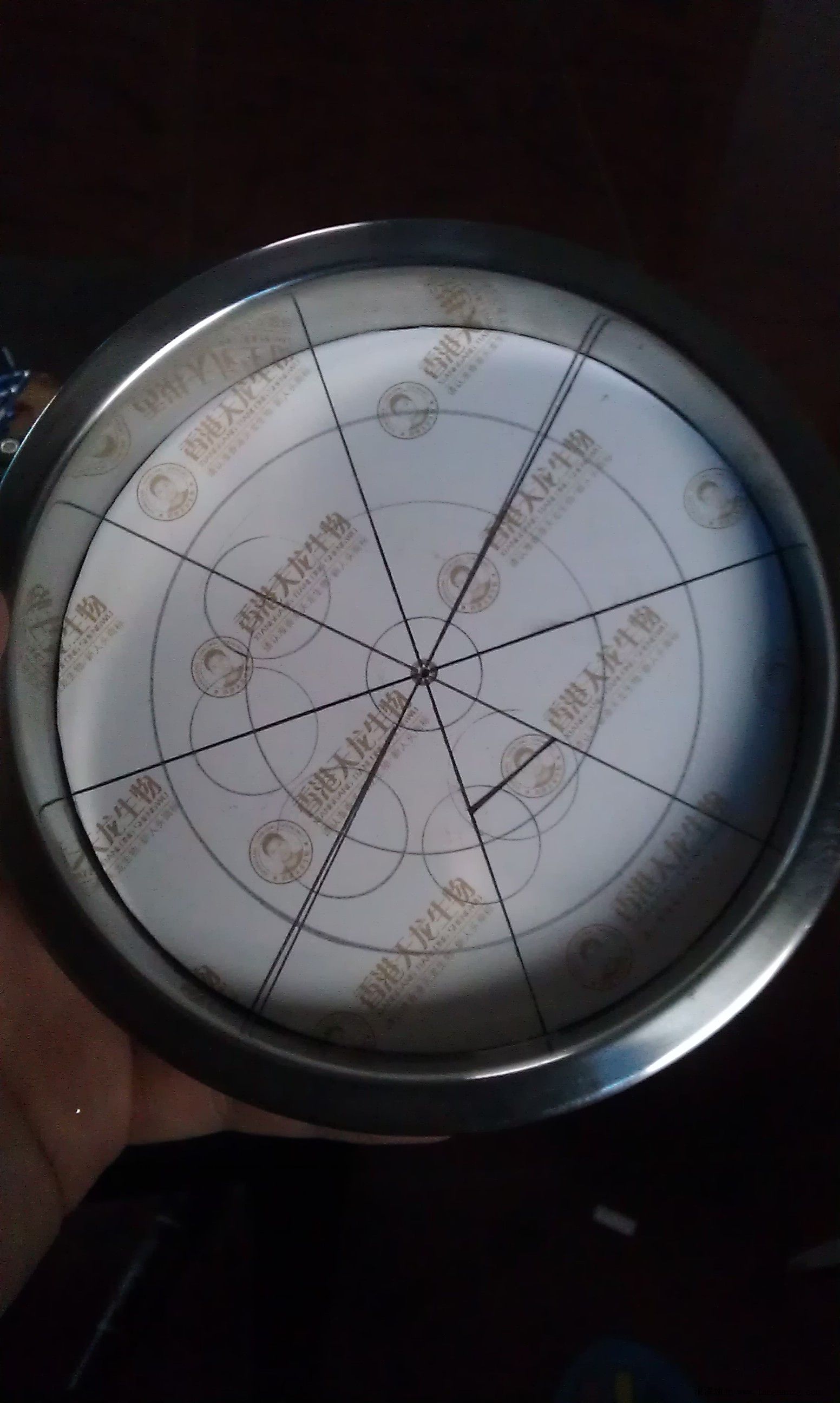

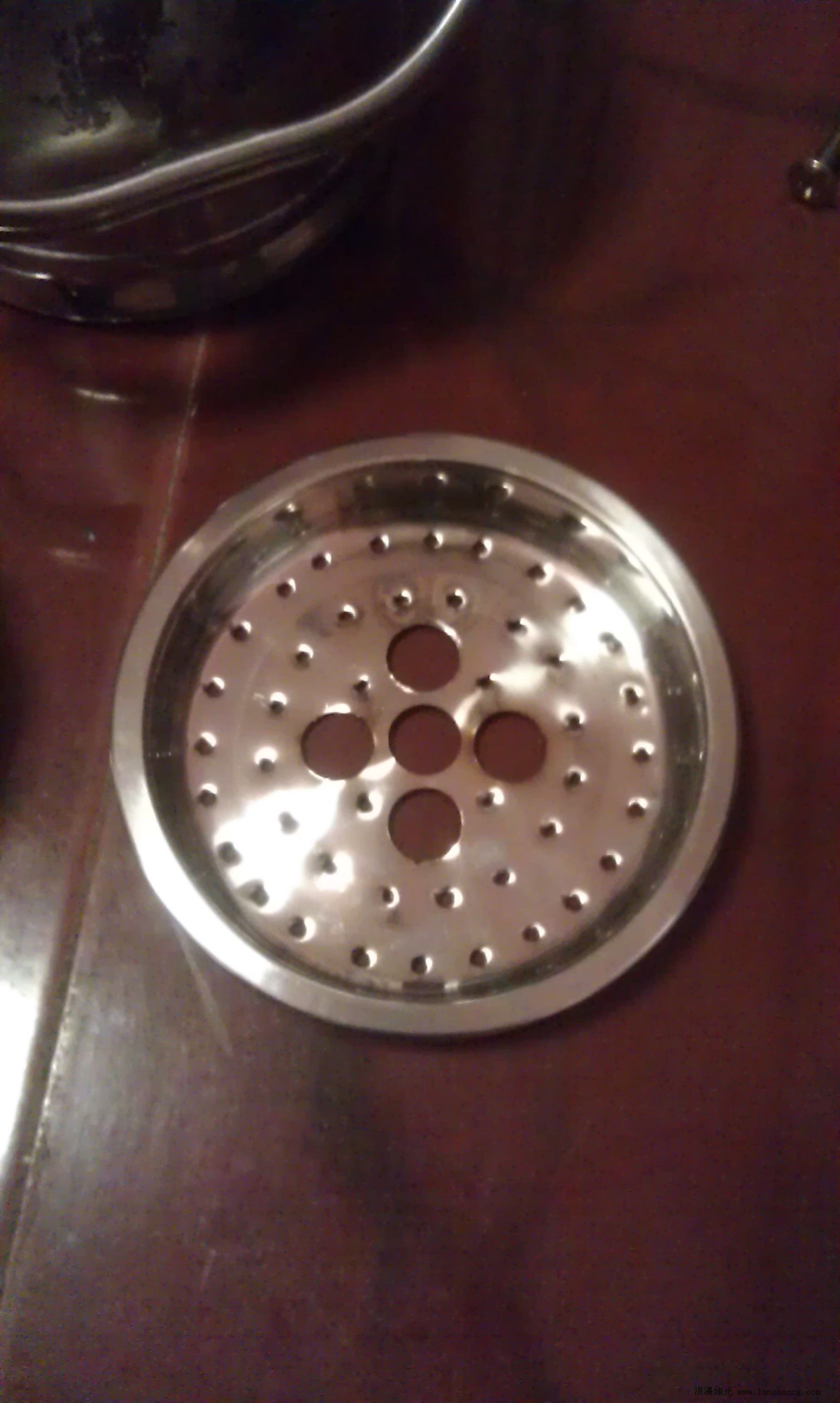

(1075K) 酒精炉托架，做好纸板后，弄进去，然后在每一个打点的地方，扎一个空，用记号笔在托盘上作记号。备用。

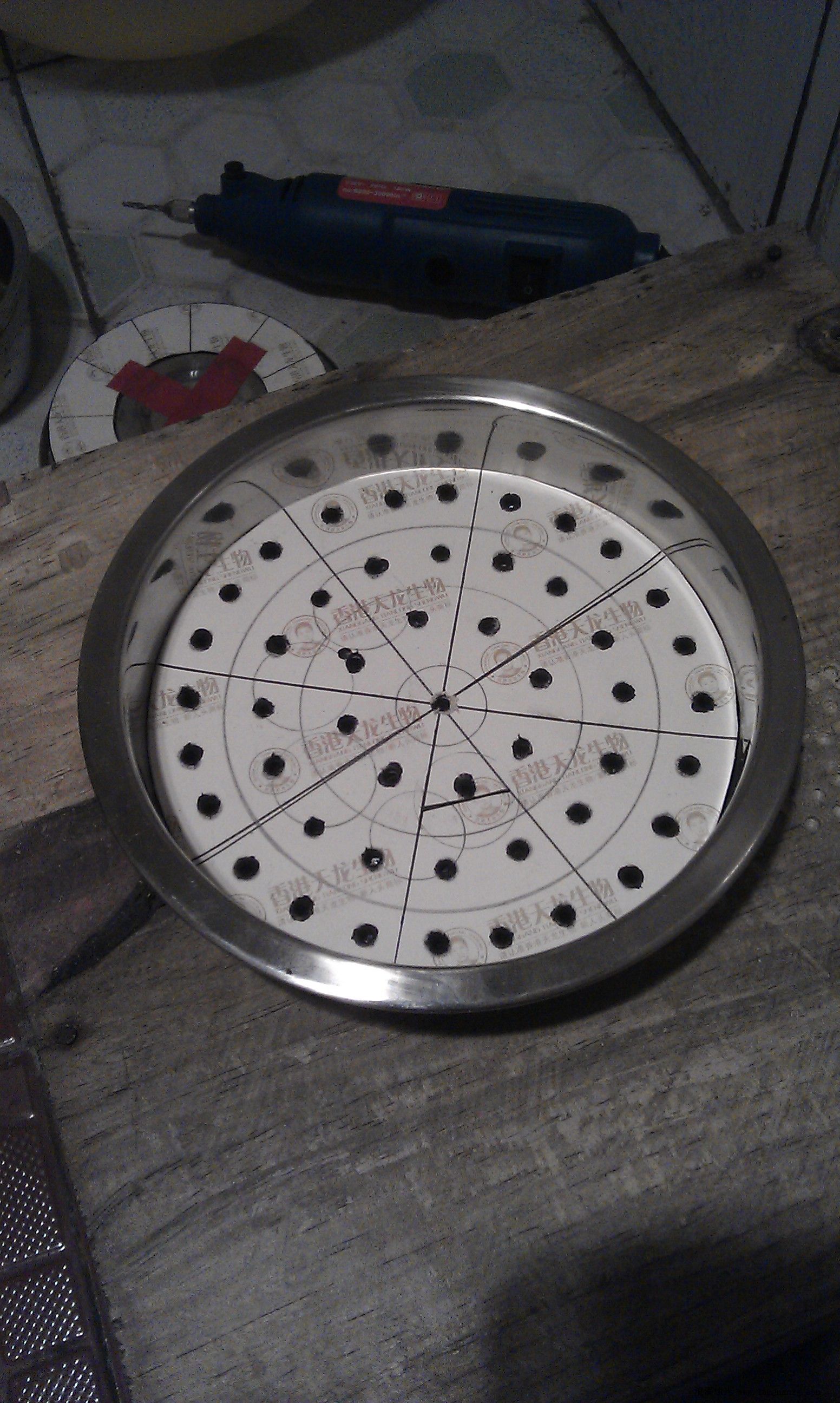

(1109K) 这个是保温桶稍微大一点的那个盘子，也就是装饭的那个。还是一样，先做好纸板，然后在这个盒子的底部画上一圈，用电磨小心的切掉底部，作为炉膛的扩展部，暂时备用。

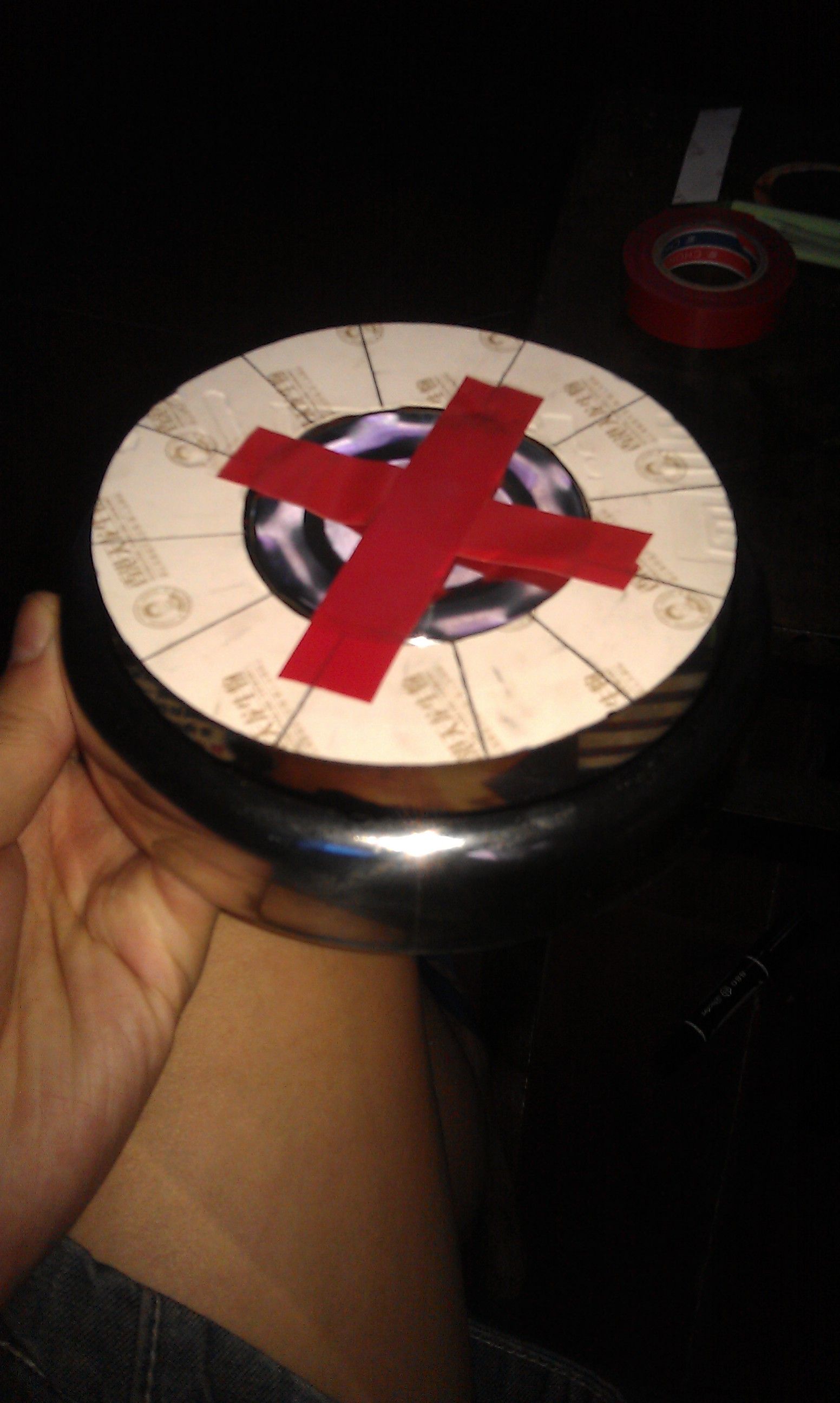

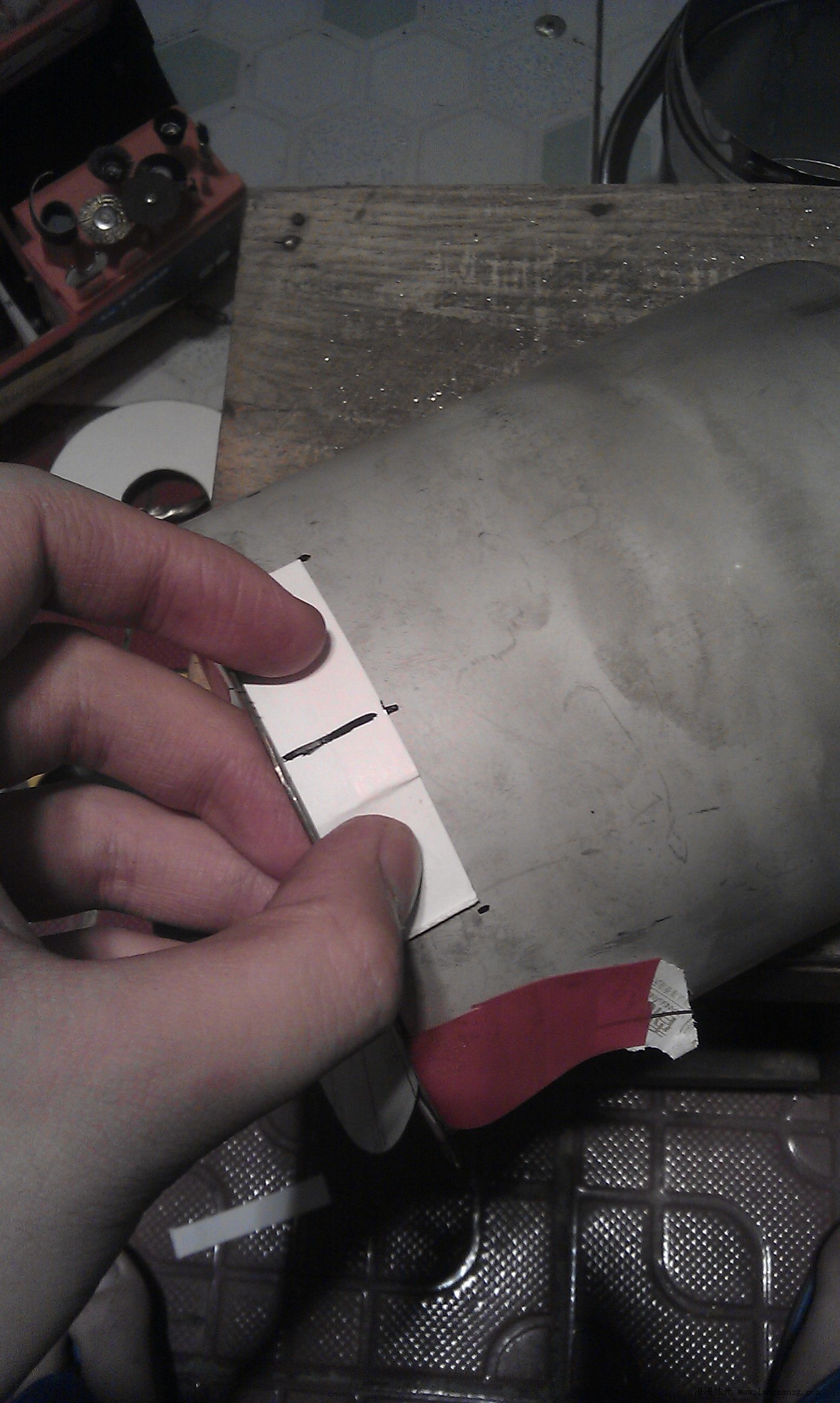

(849K) 桶盖，用之前给扩展炉膛画线的纸板，测量好之后，在纸板中间切掉桶盖上把手的地方，还是那样。画好，用电磨或是角磨机切掉，这个是要特别小心的，要不大不小，扩展的炉膛刚好能通过，大了也不好，会漏火，而且也卡不紧。

(894K) 这是切掉了桶盖的上半，桶盖也是双层的，所以还有一层需要切掉。

(864K) 这是桶盖的下半部分。同样的要切掉。

不过切掉之后要用电磨装上打磨带仔细打磨一下毛刺。

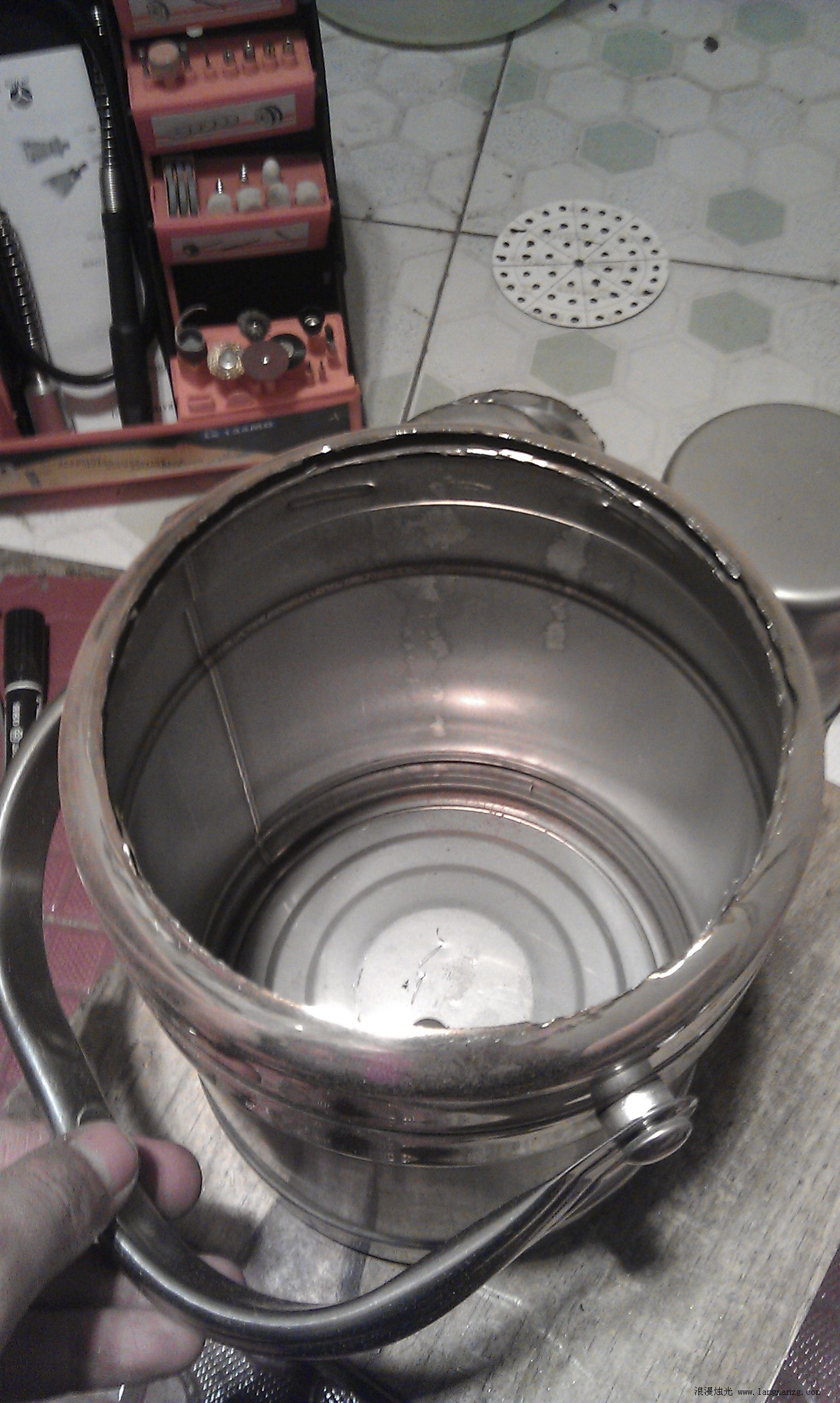

(948K) 切掉了桶盖之后，观察炉膛内部。

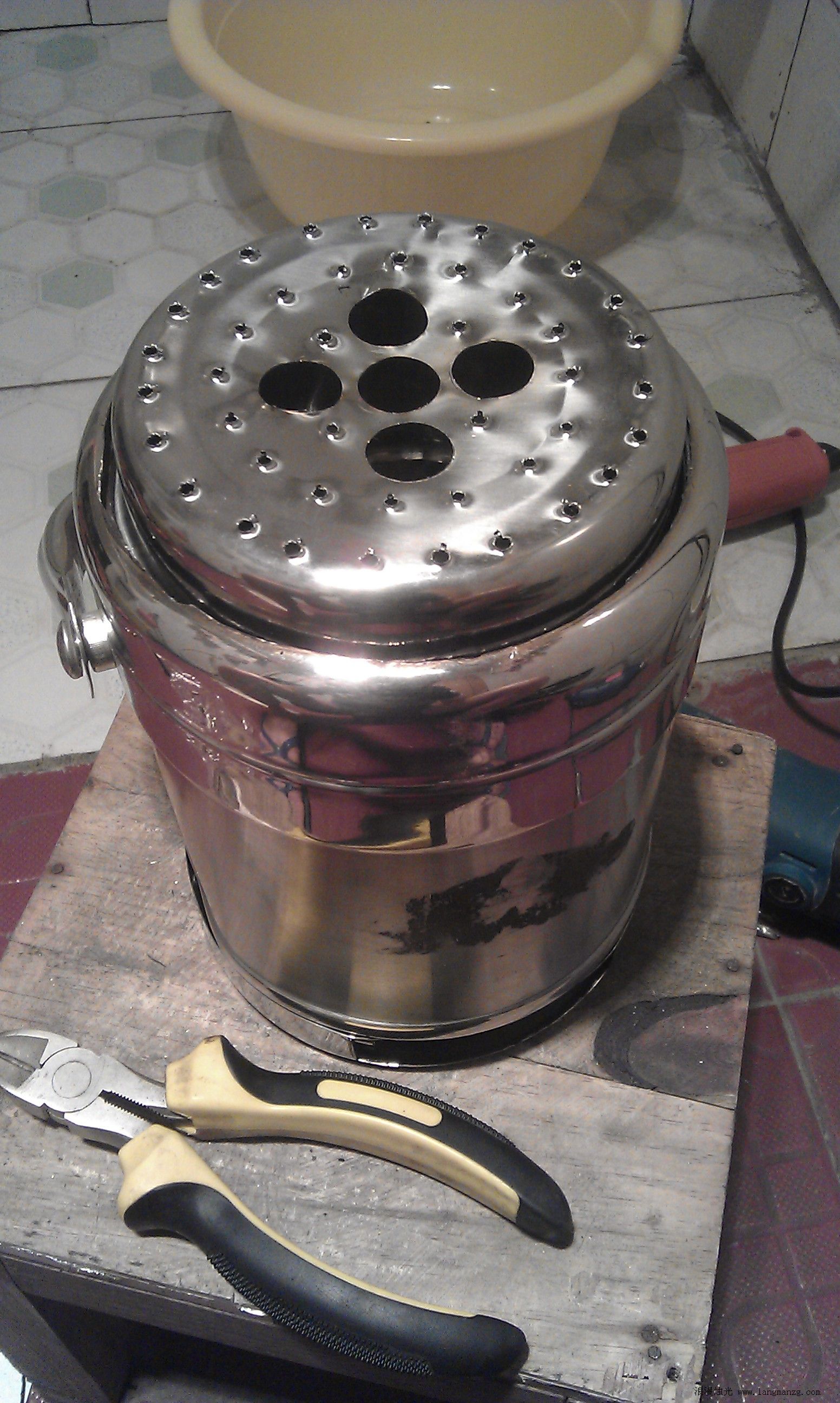

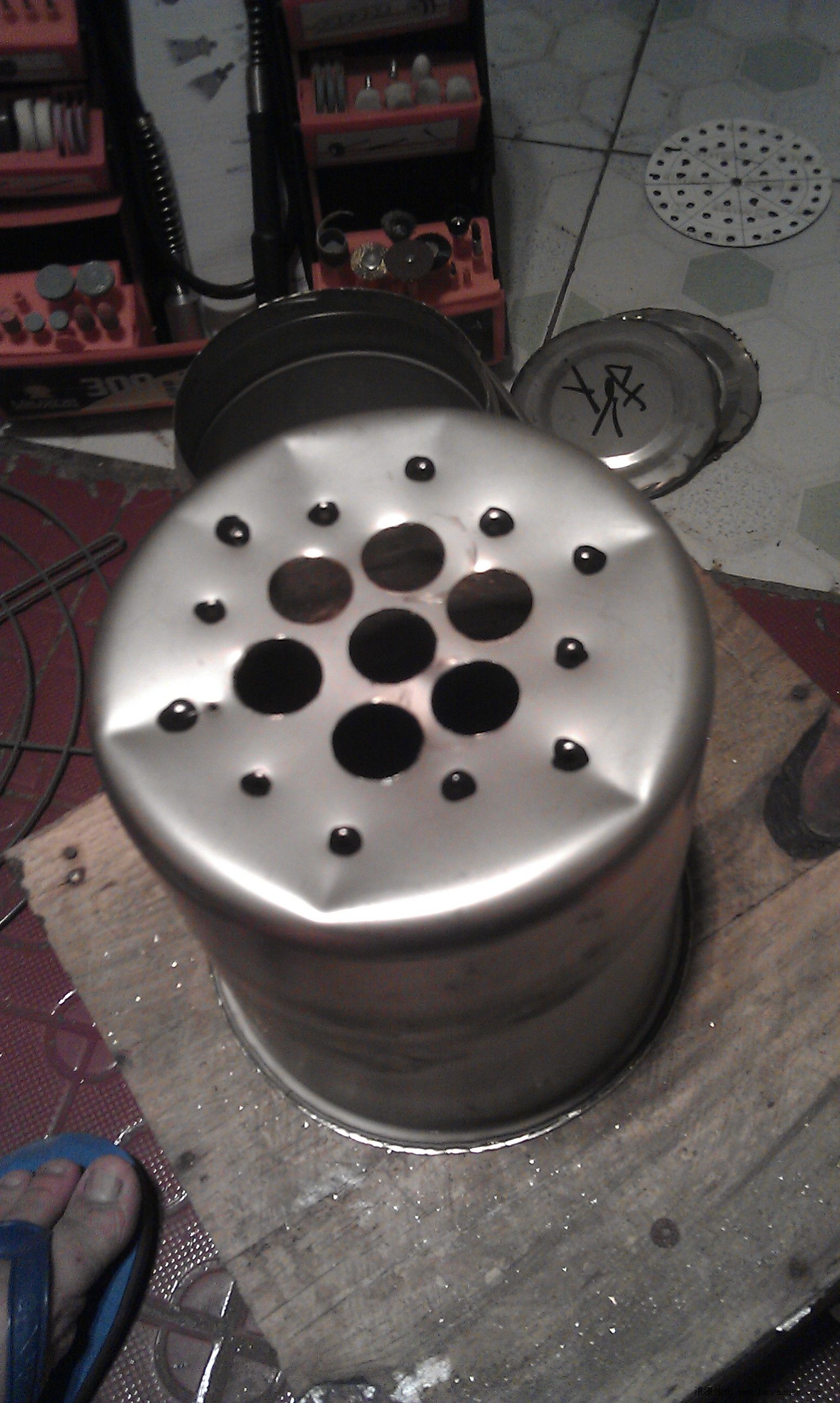

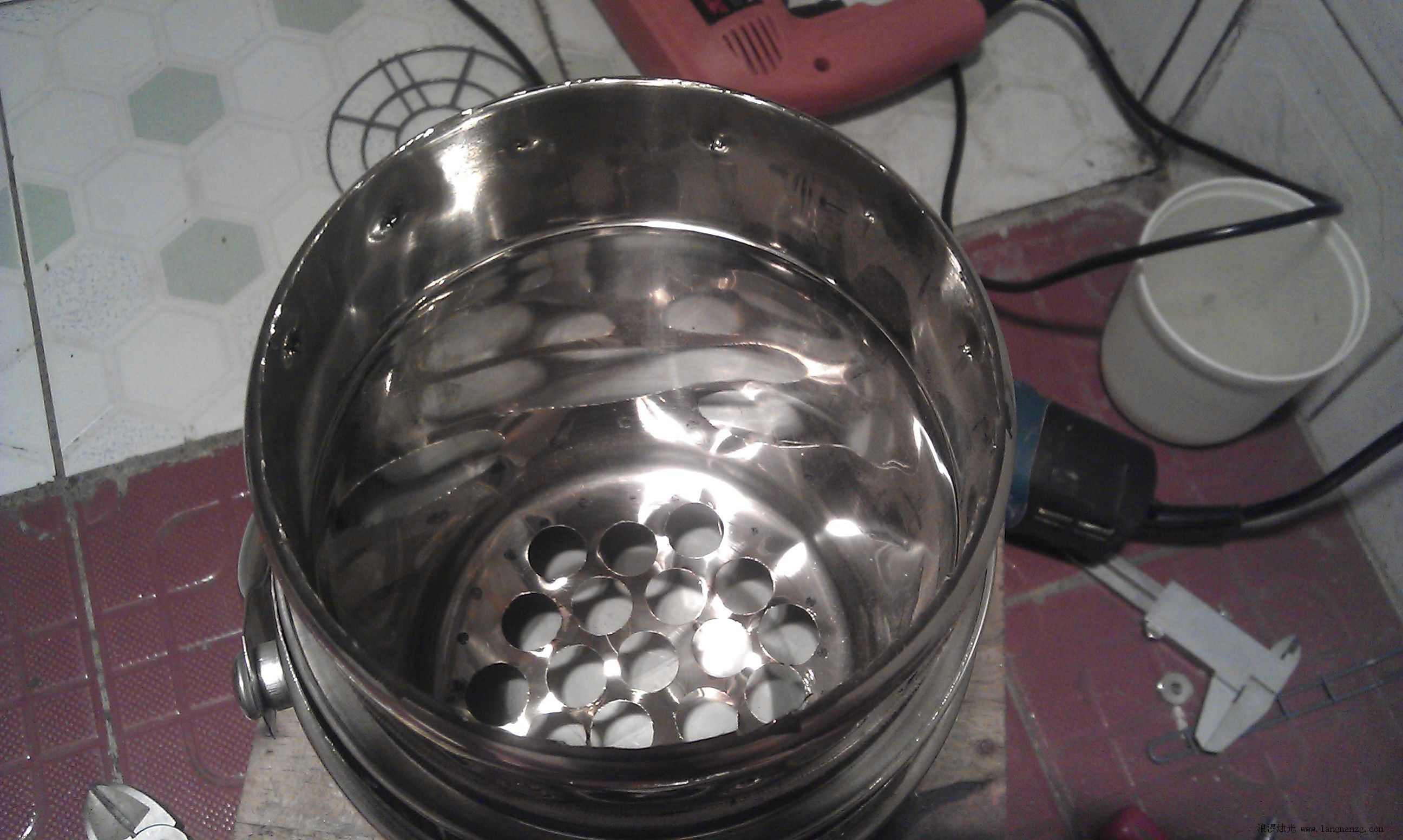

(730K) 这是保温桶的汤桶，也就是干馏炉膛，同样，用之前给酒精炉托架做标记的纸板在桶底做标记。然后用打孔器慢慢打孔吧，（友情提示：打孔前，最好用尖点的钉子在每一个标记上打一个小眼，这样方便打孔器的操作。）

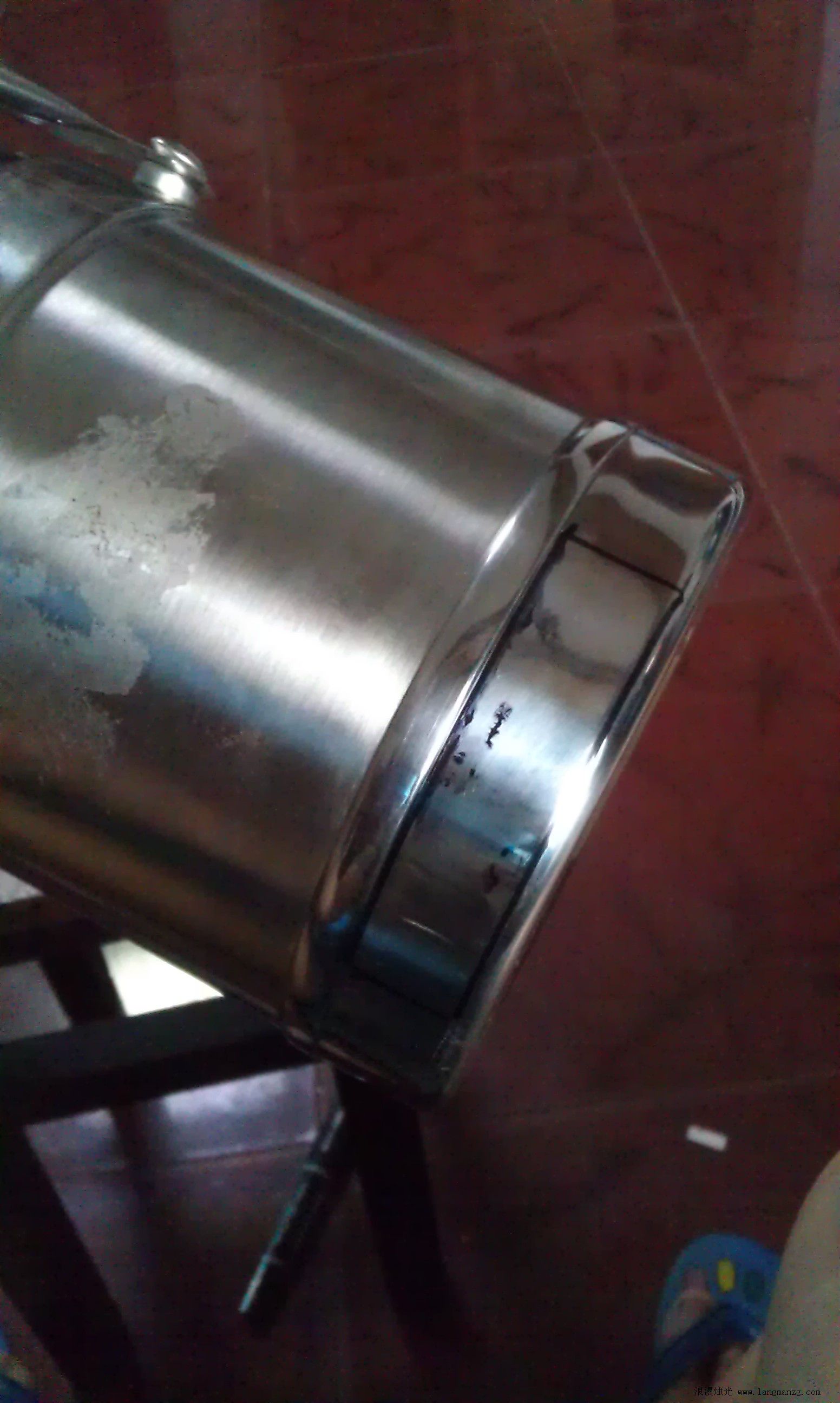

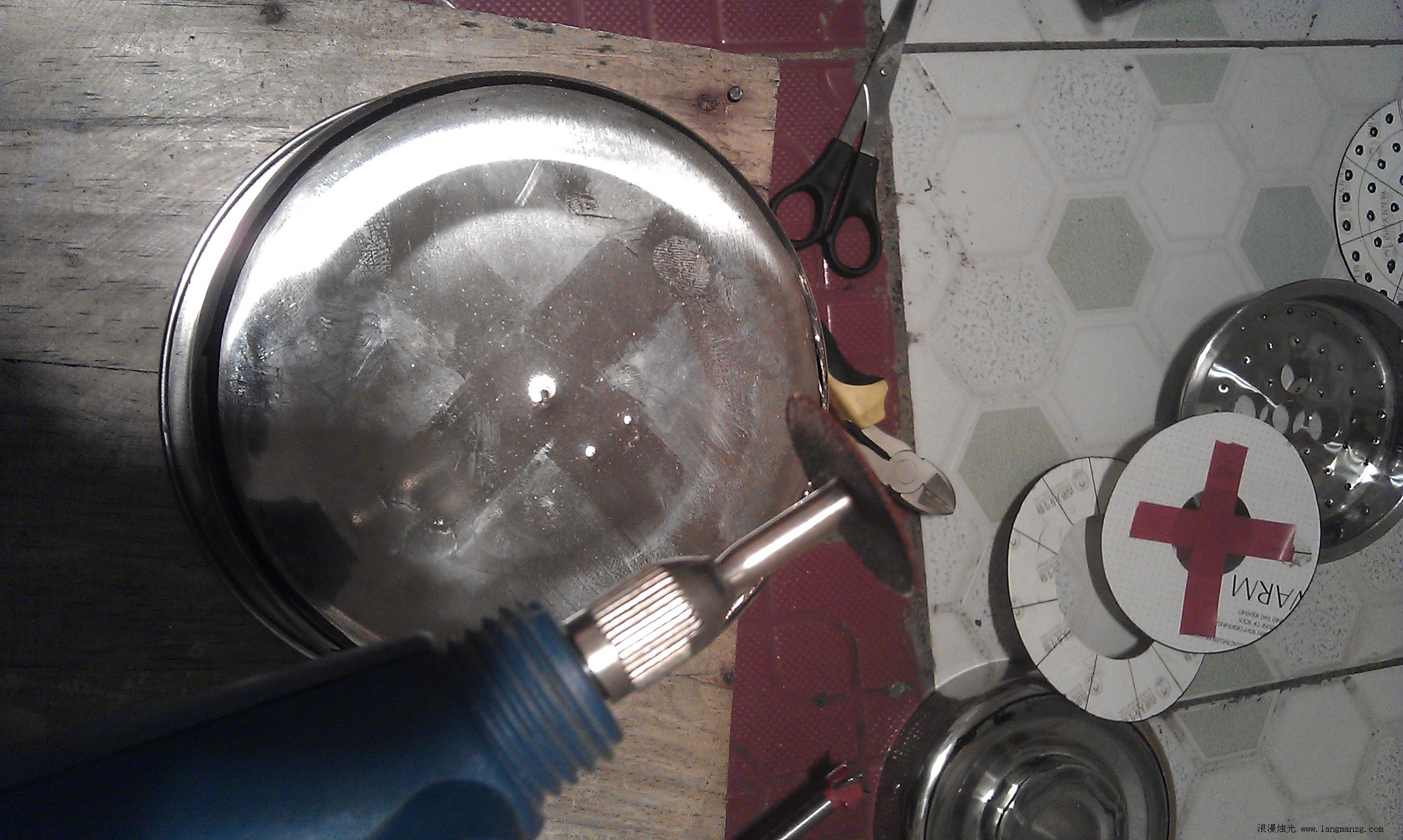

(826K) 这个是保温桶外部炉膛的底部，双层的，当然要弄掉咯。还是一样，切掉。

(1035K) 酒精炉托盘反着安装，可以在炉子里存放东西。需要的时候，配合酒精炉使用。

(721K) 桶底的风门。

(1020K) 炉膛内部的样子，扩展部件收纳在桶里。

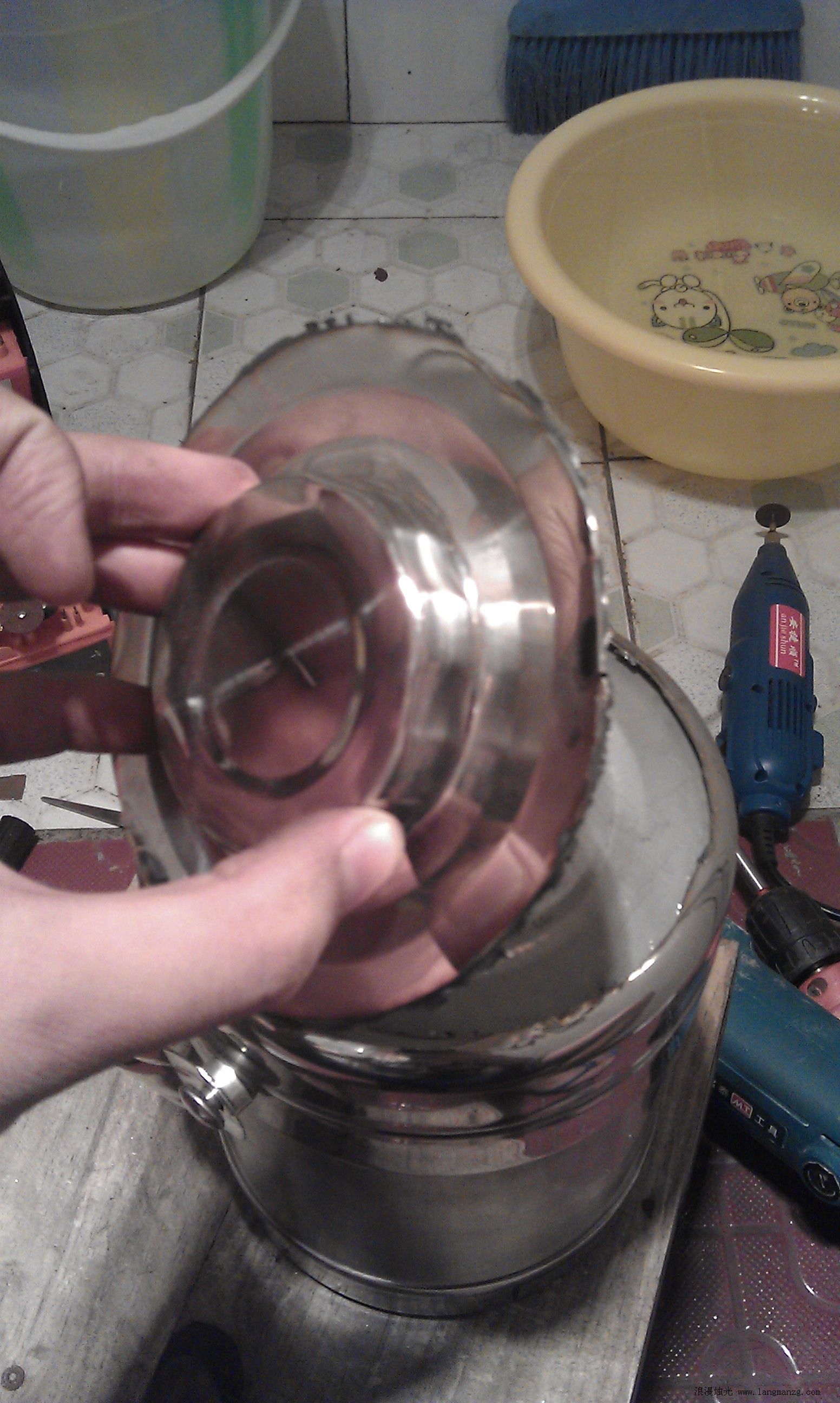

(919K) 扩展部件组合测试。

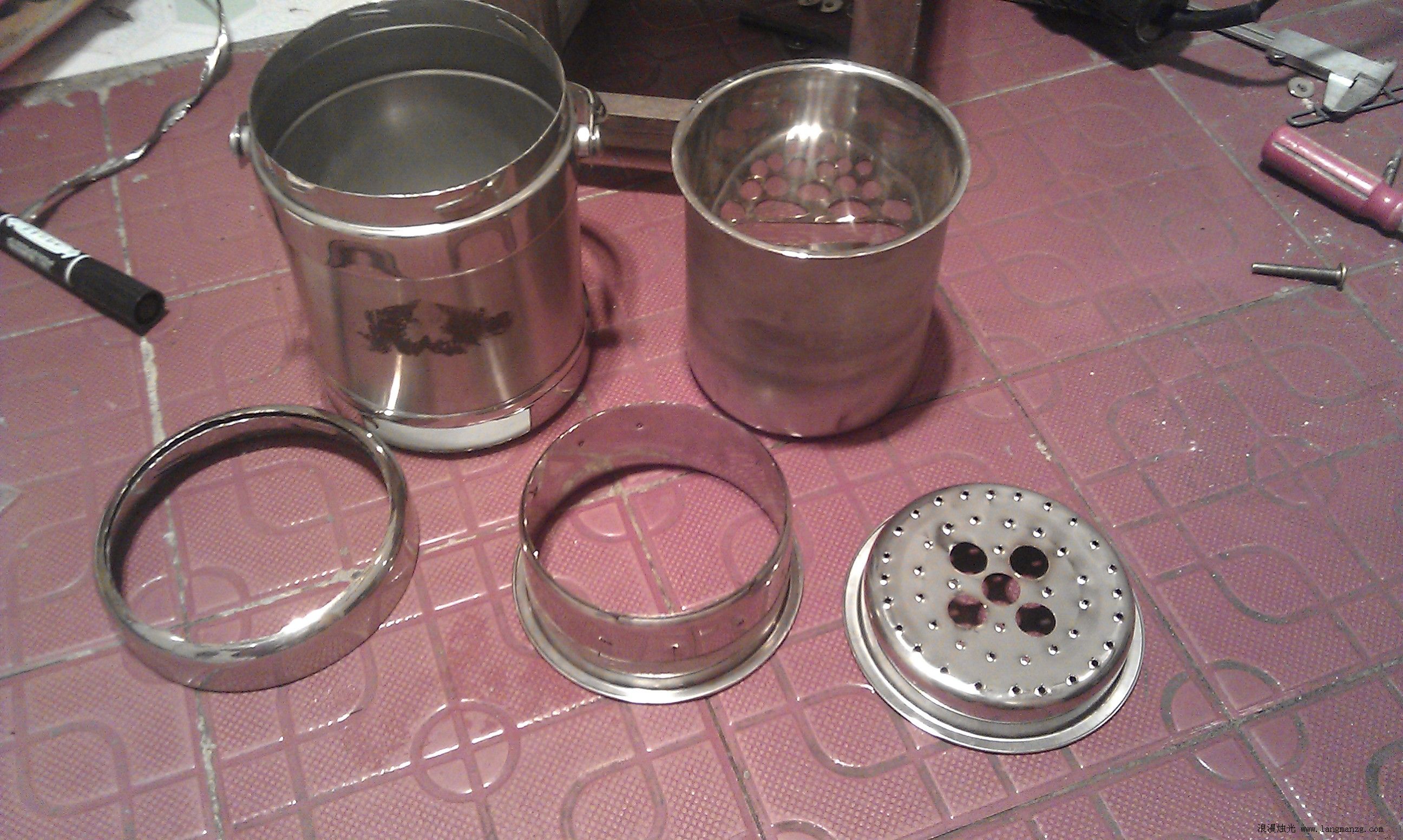

(1188K) 整个炉子的构件。

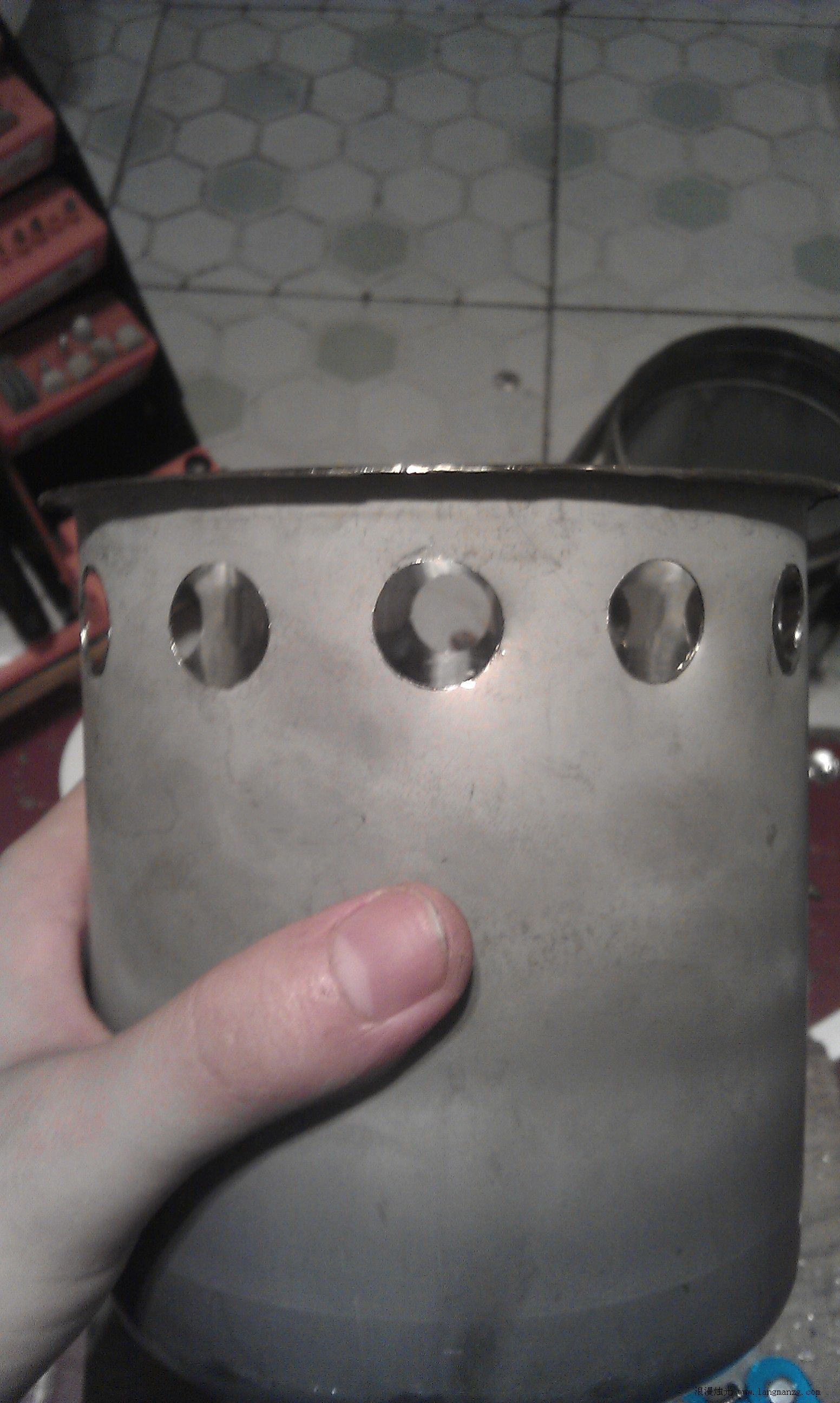

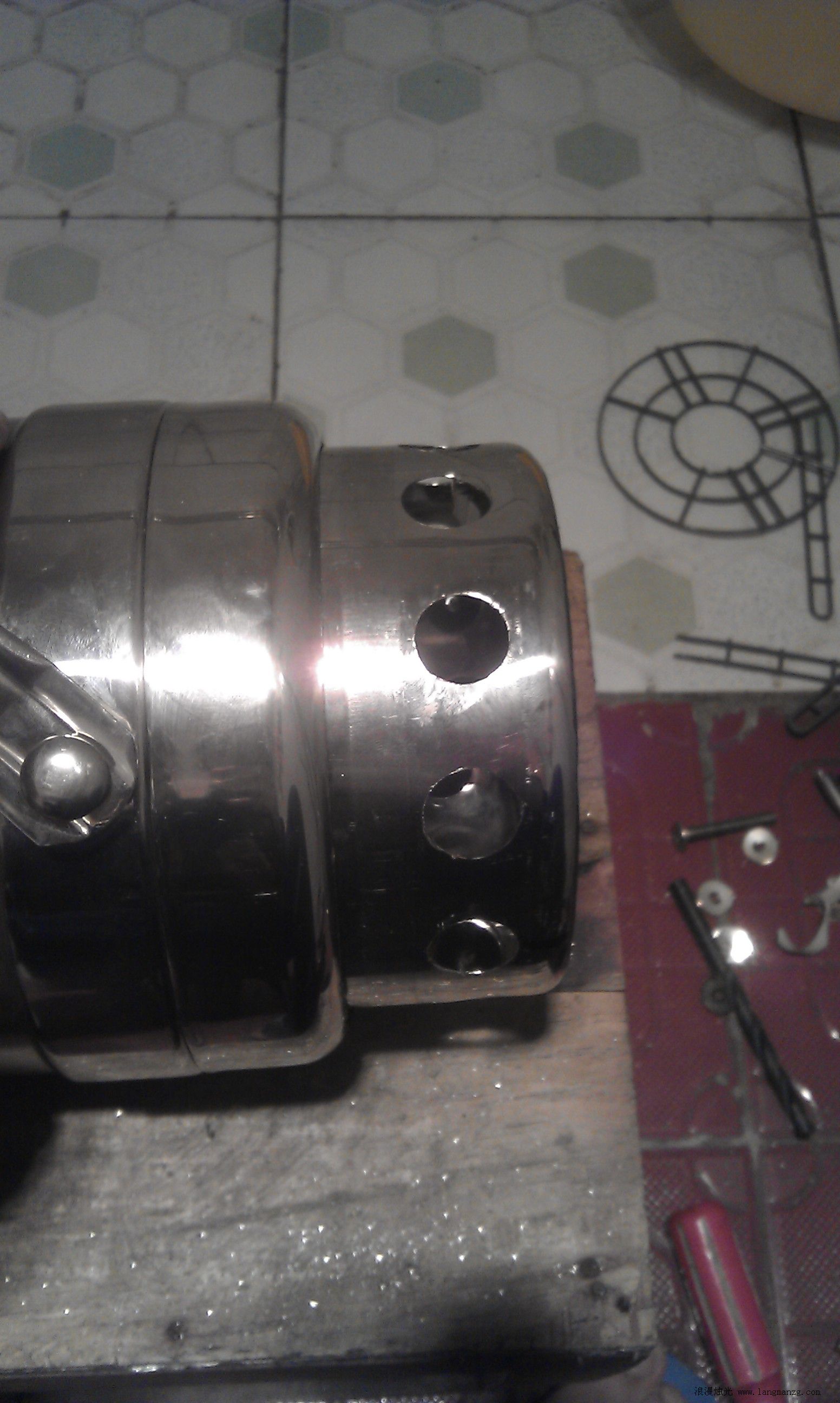

(686K) 扩展部分的通风口。也可以说是火焰聚合通气孔。

(998K) 给干馏炉膛做标记。

(863K) 算好孔距之后，剪一张纸片，画好标记后，一个一个的在桶上做标记。

(793K) 还是一样，打孔前先打上一个小眼，这样用开孔器的时候，更方便，也不会把孔打偏。

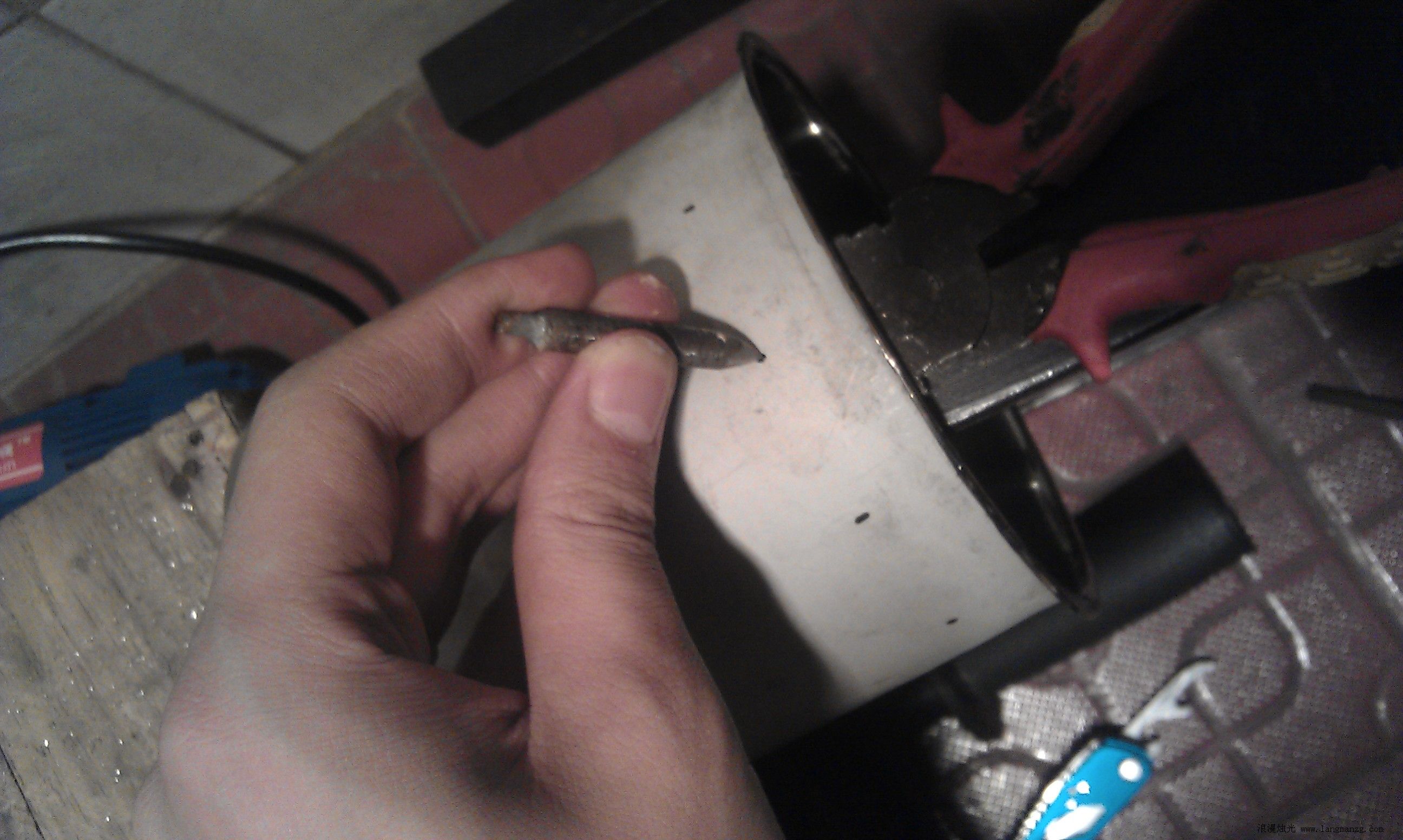

(733K) 我用矬子的尖头把小眼扩张了一下，

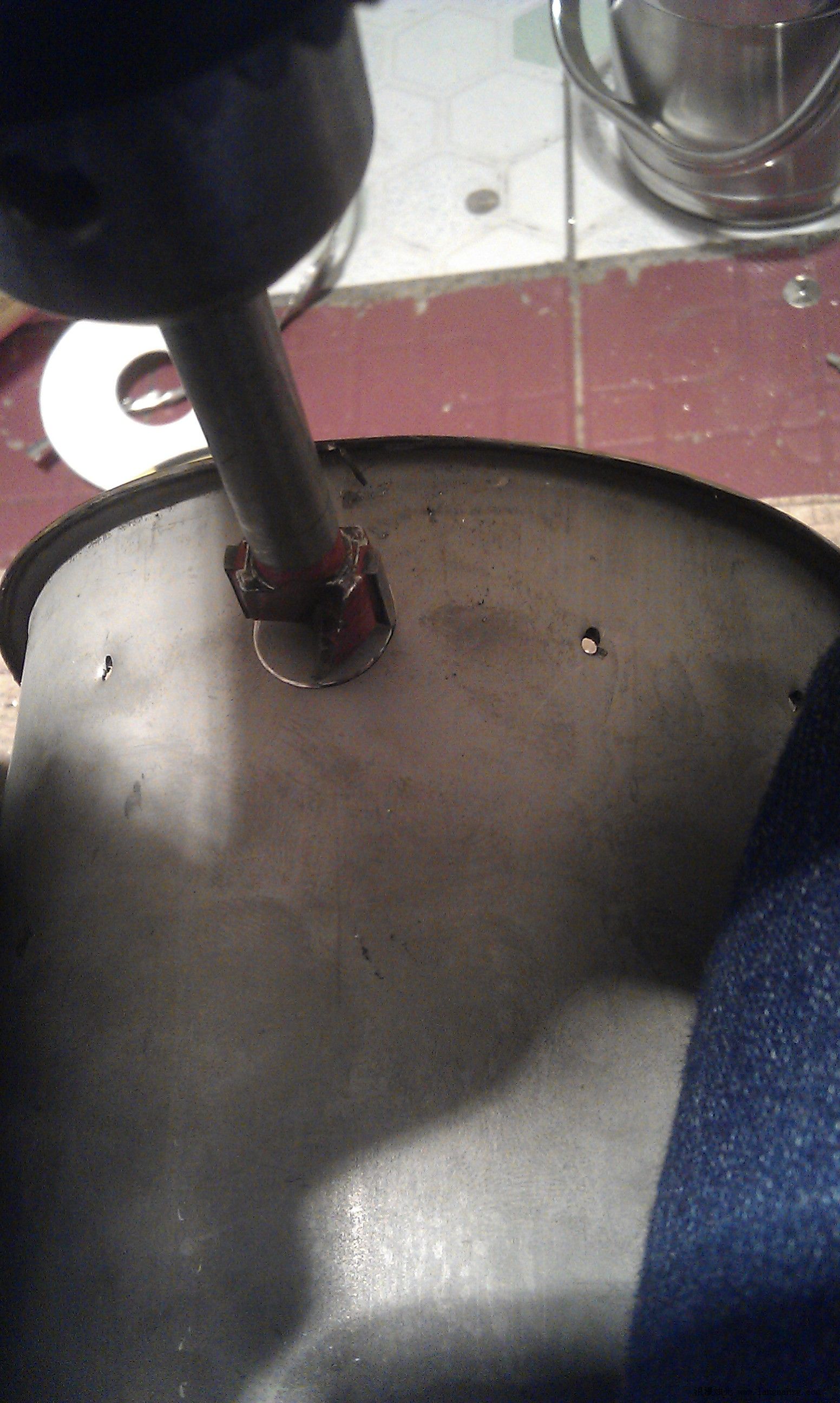

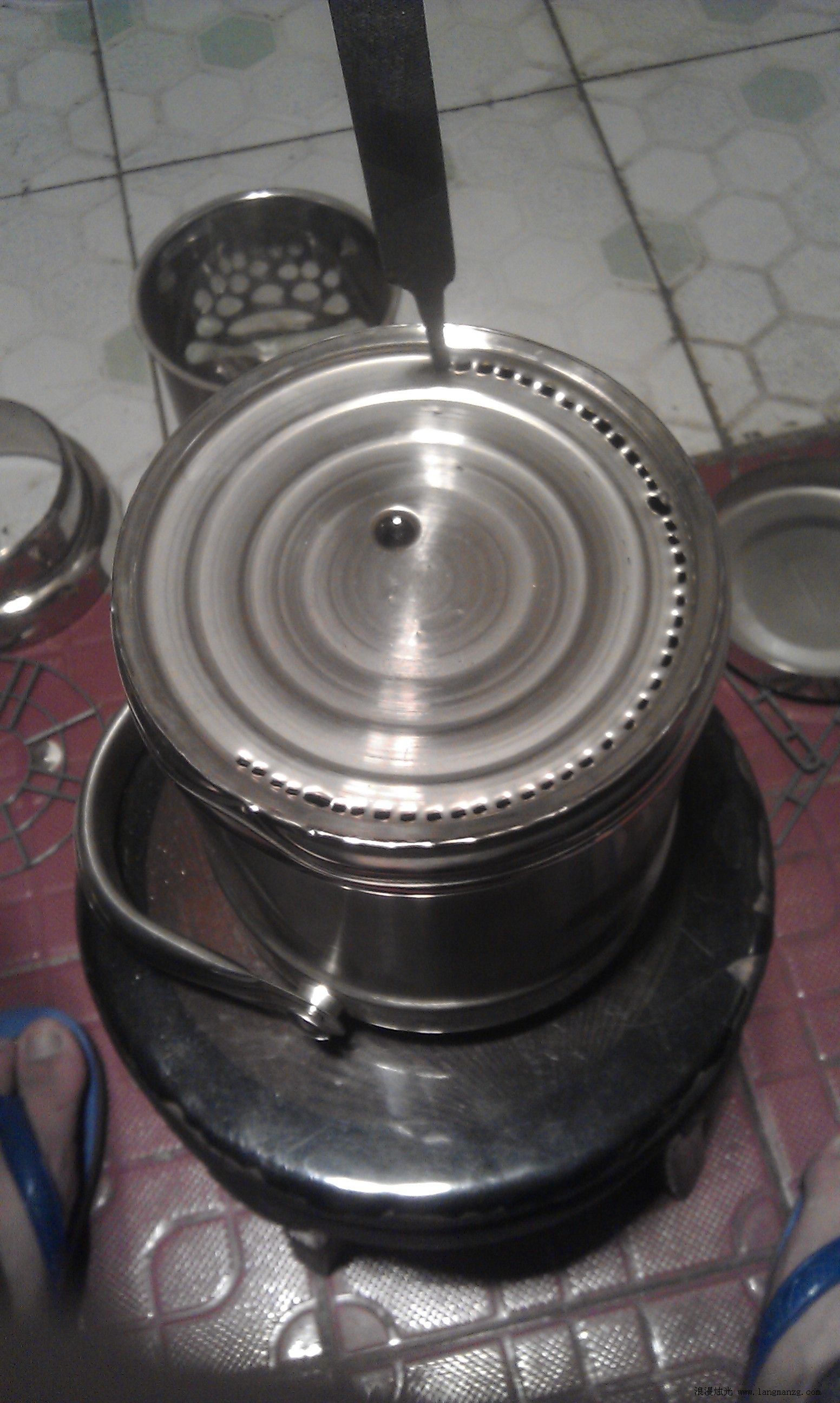

(939K) 开始用打孔器打孔了，一定要慢，要小心。因为材料有一定的弧度，所以在打孔的时候，要摇晃着手电钻来打孔。

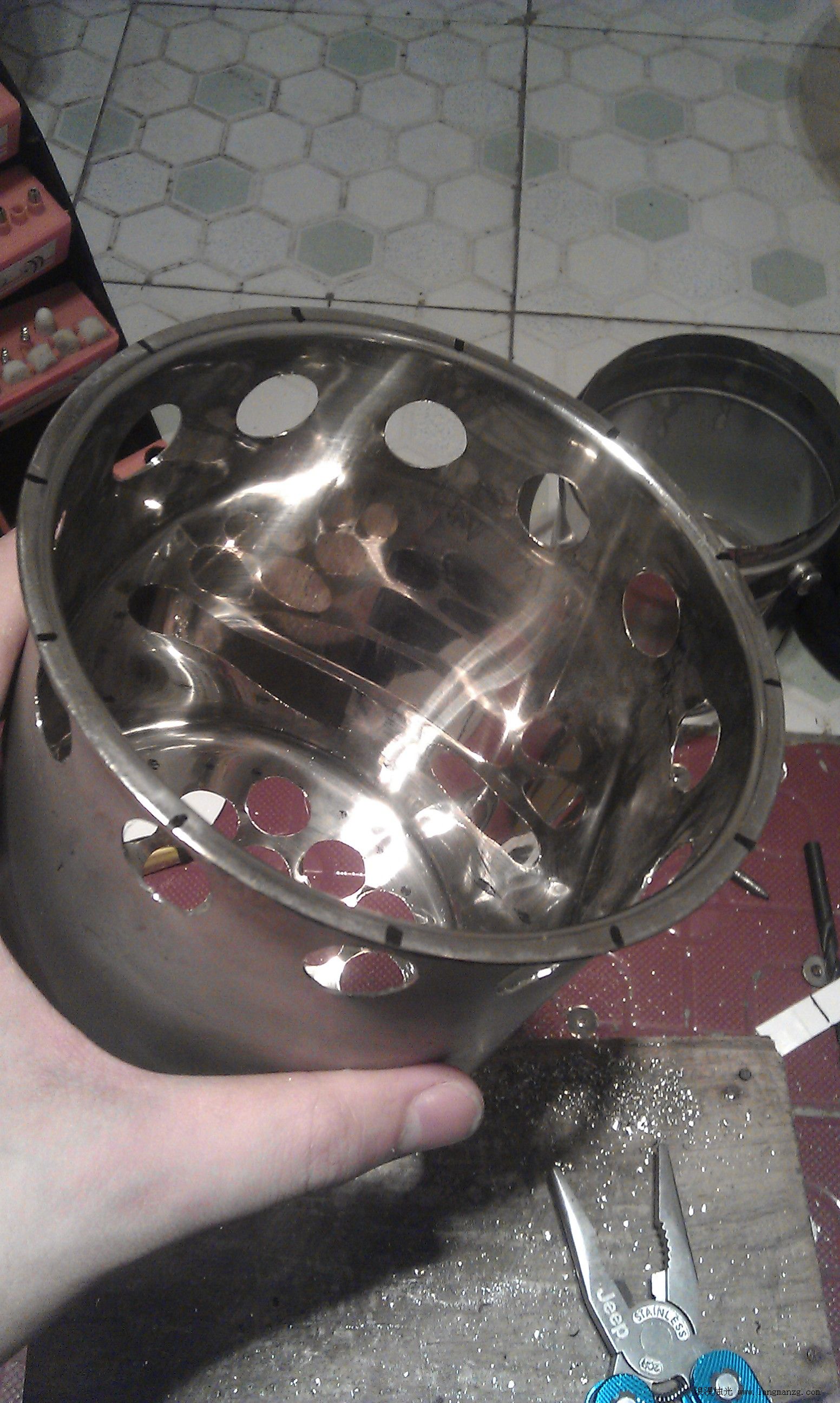

(723K) 打孔完成，用砂纸或者砂带打磨一下，以免划伤自己。

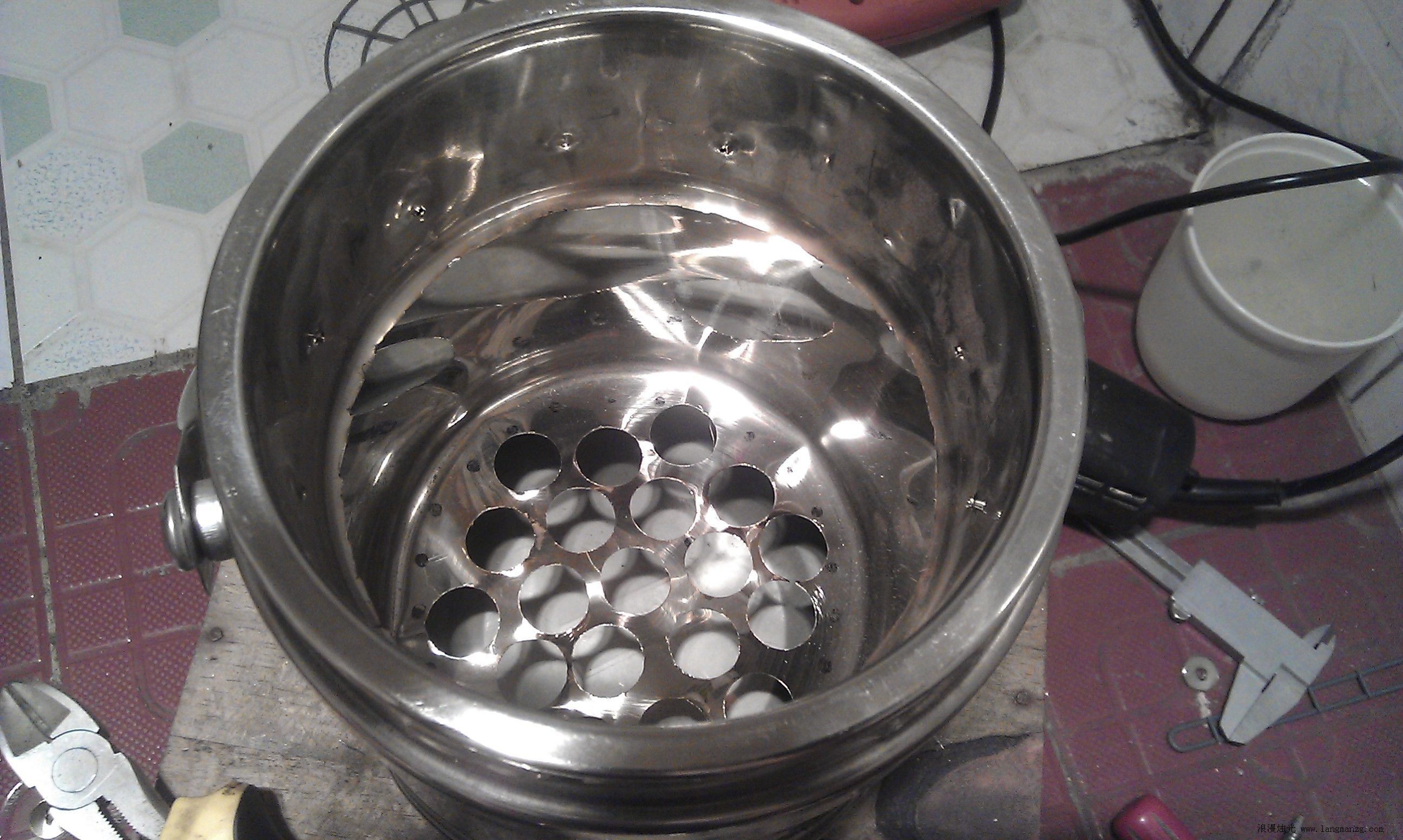

(1021K) 打磨完成，看一下内部。

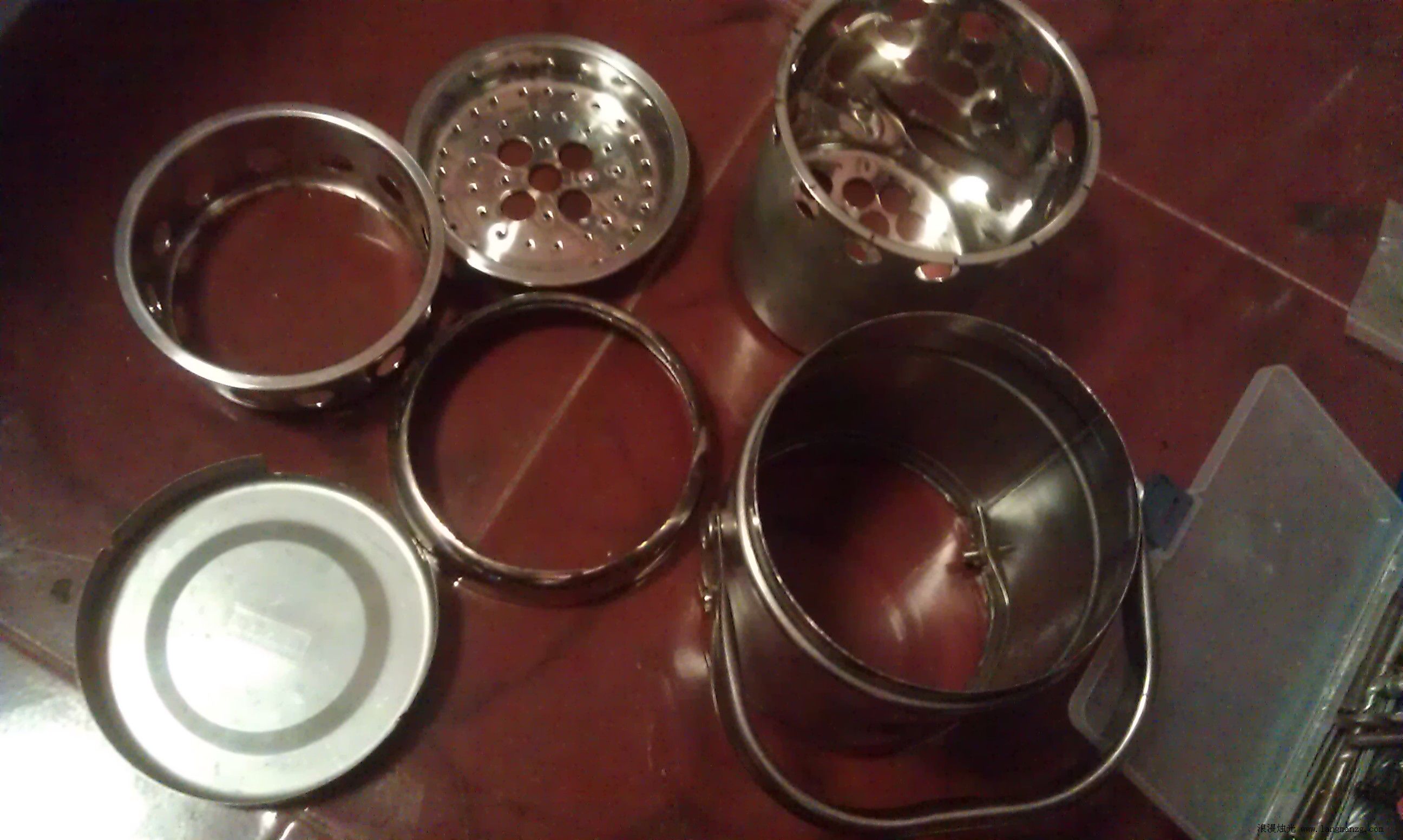

(676K) 构件全家福。。。。。

(592K)

(628K) 酒精炉，我之前在群里发过火力测试的照片，这个炉子的火力还行，但是没能出现喷射现象。

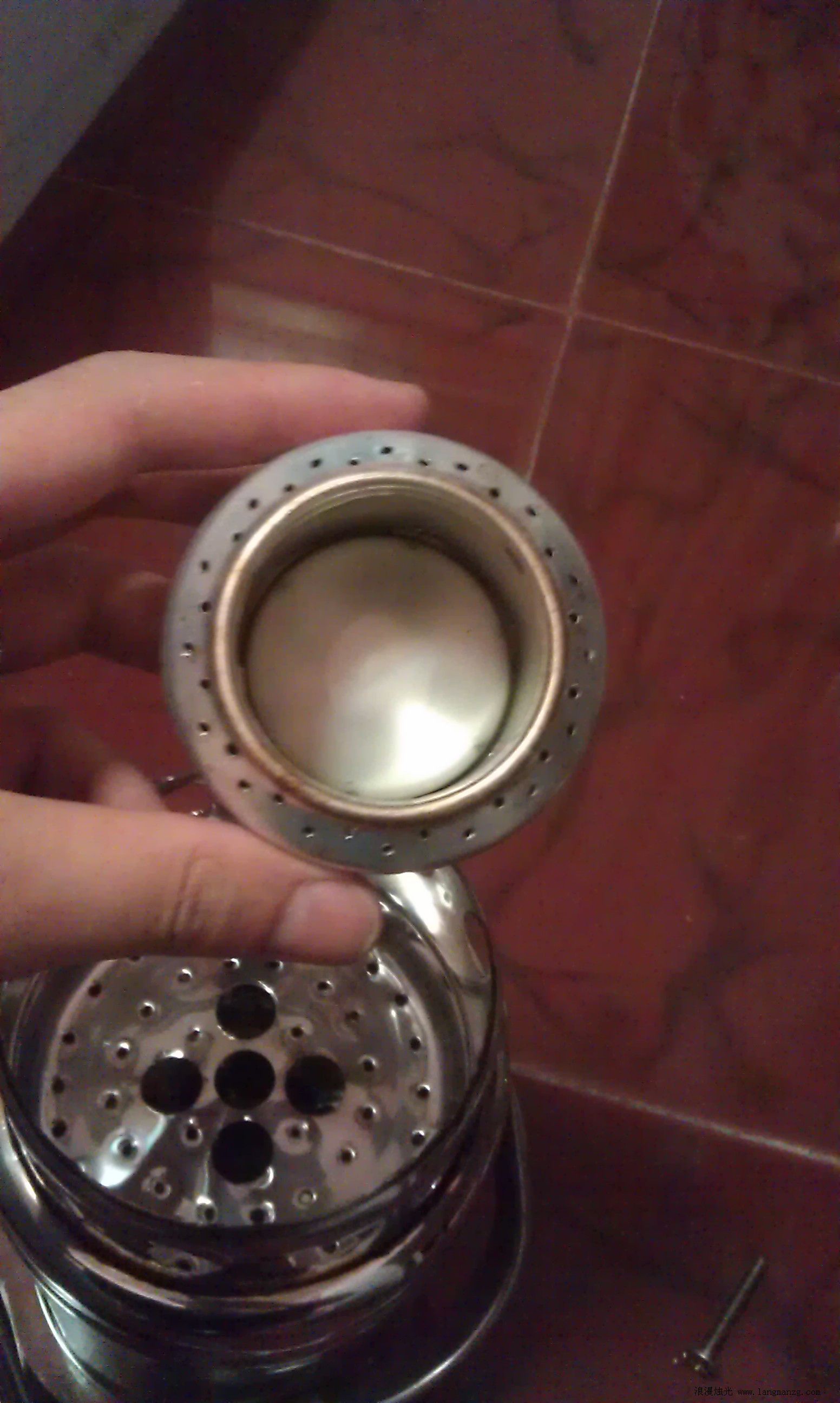

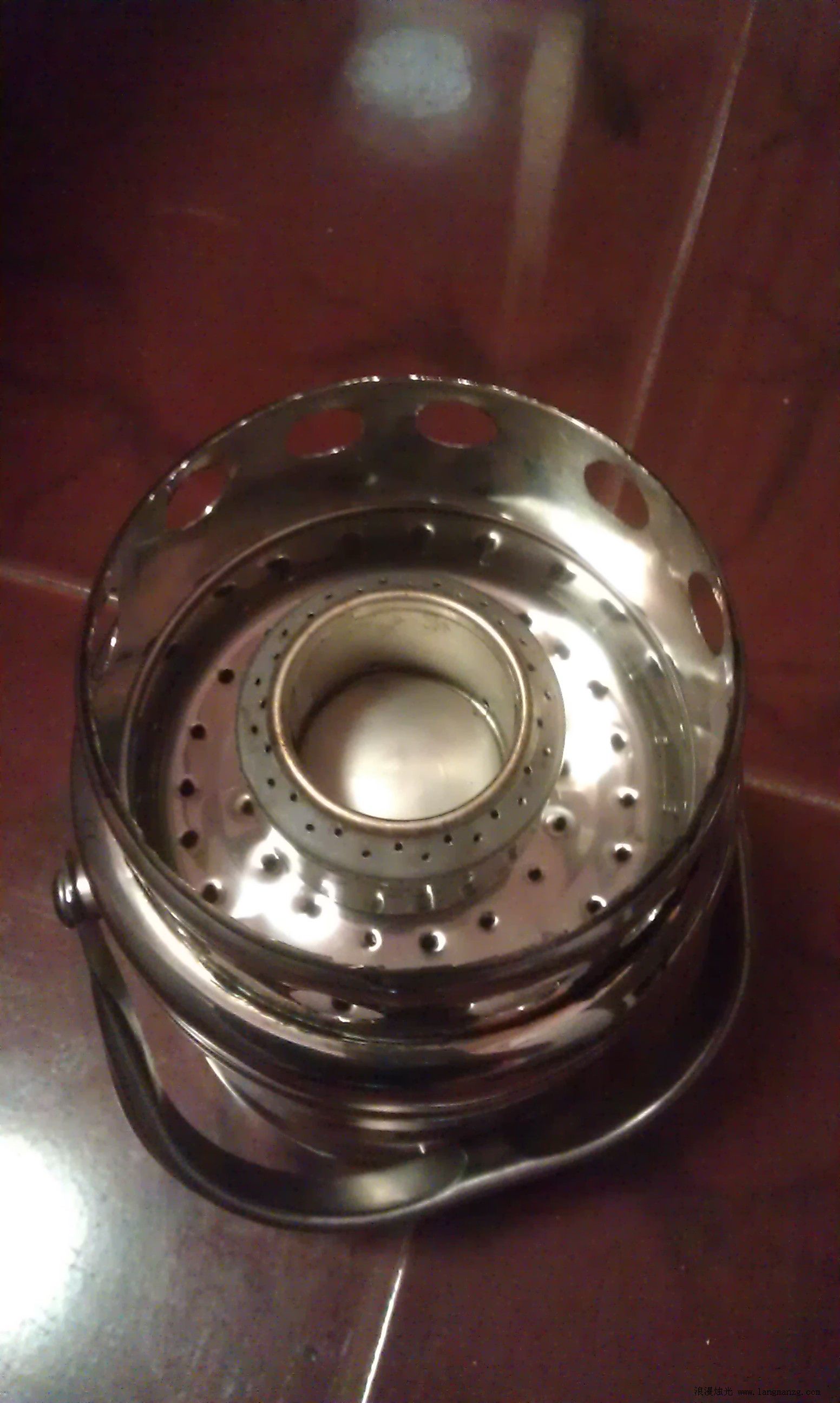

(624K) 把酒精炉放在托架上，托架边上的小孔和扩展部的小孔能加强和聚拢酒精炉的火焰。当然，如果干馏炉底部有一点炭火的话，酒精炉的效果会更好。

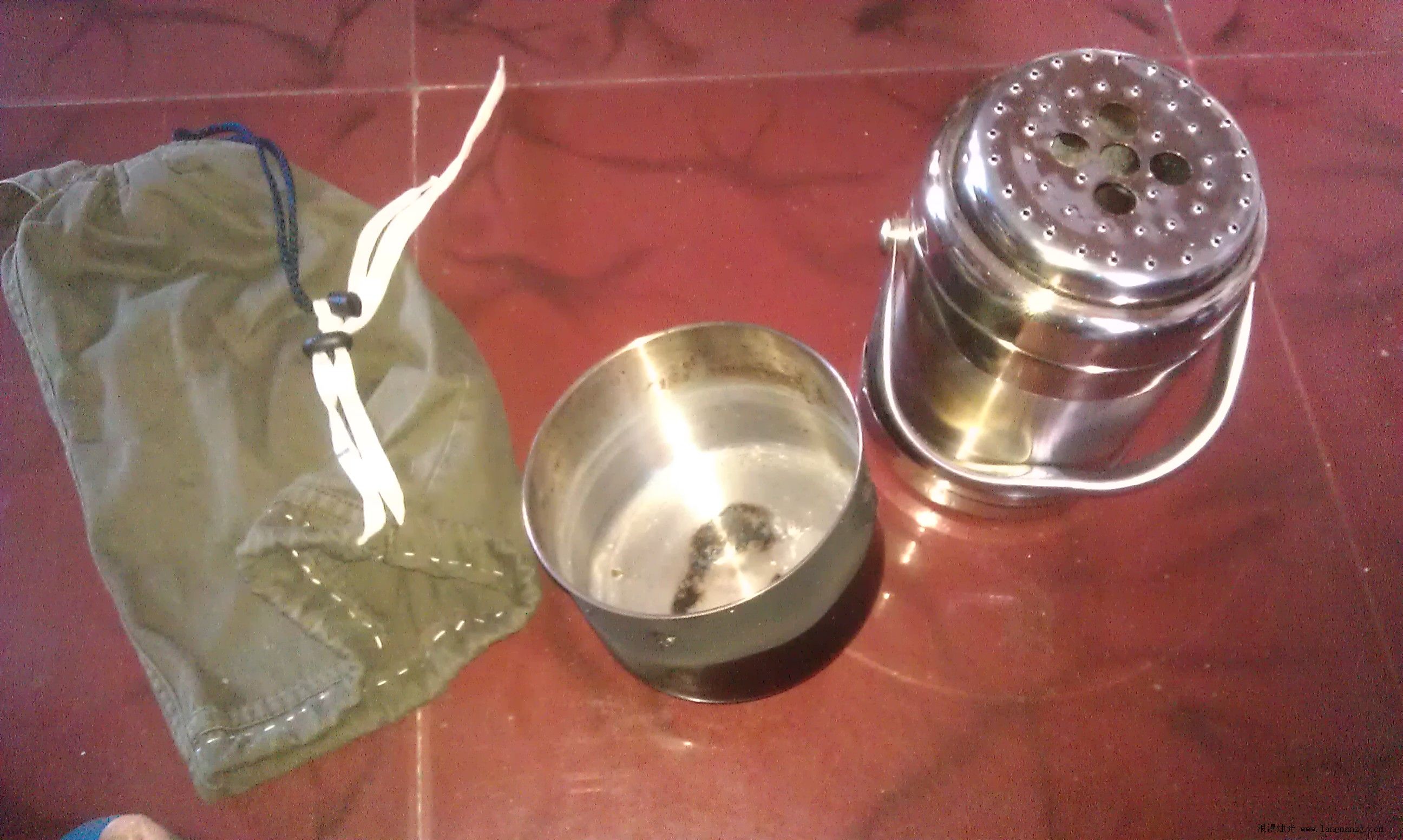

(570K) 所有的构件都收进桶里。

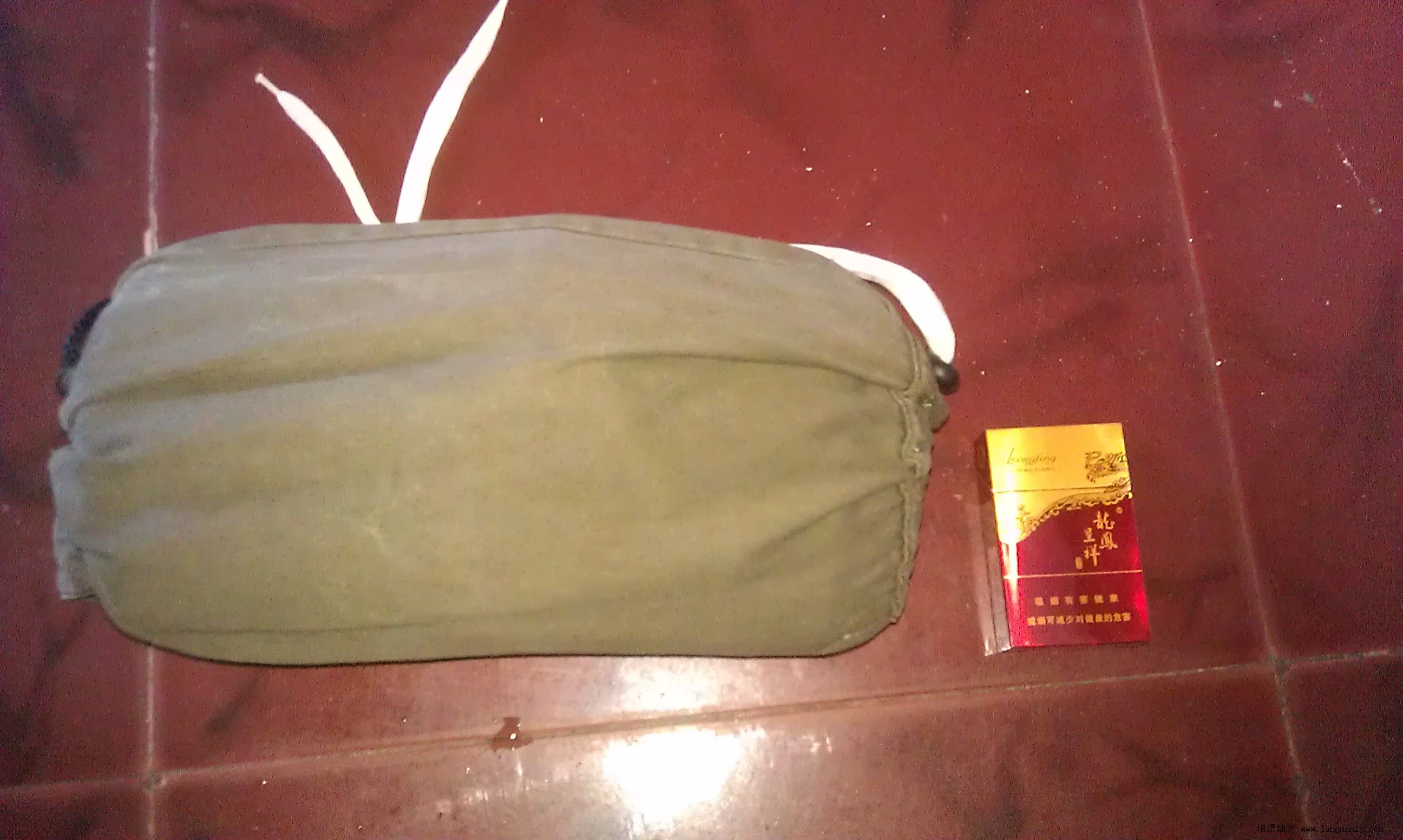

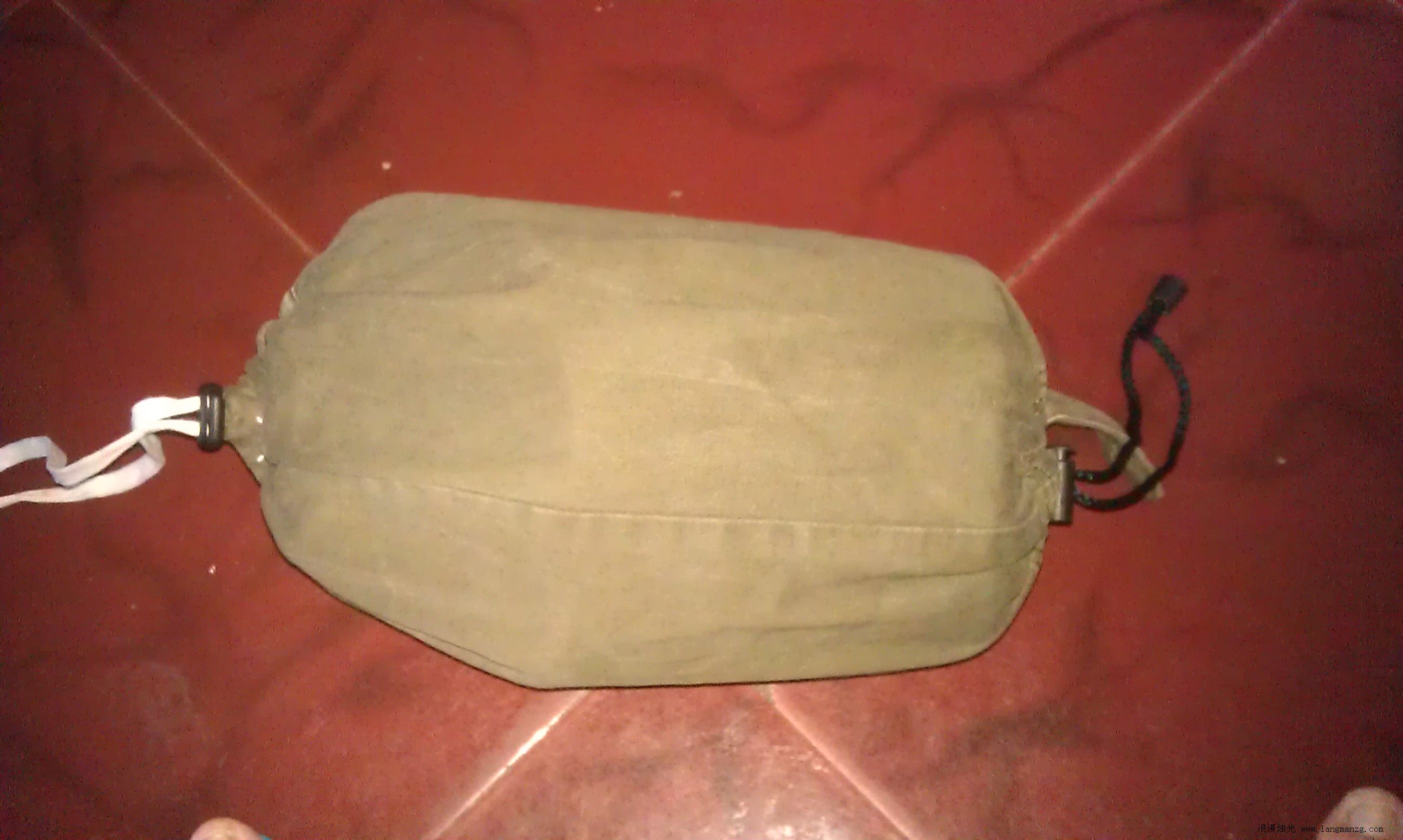

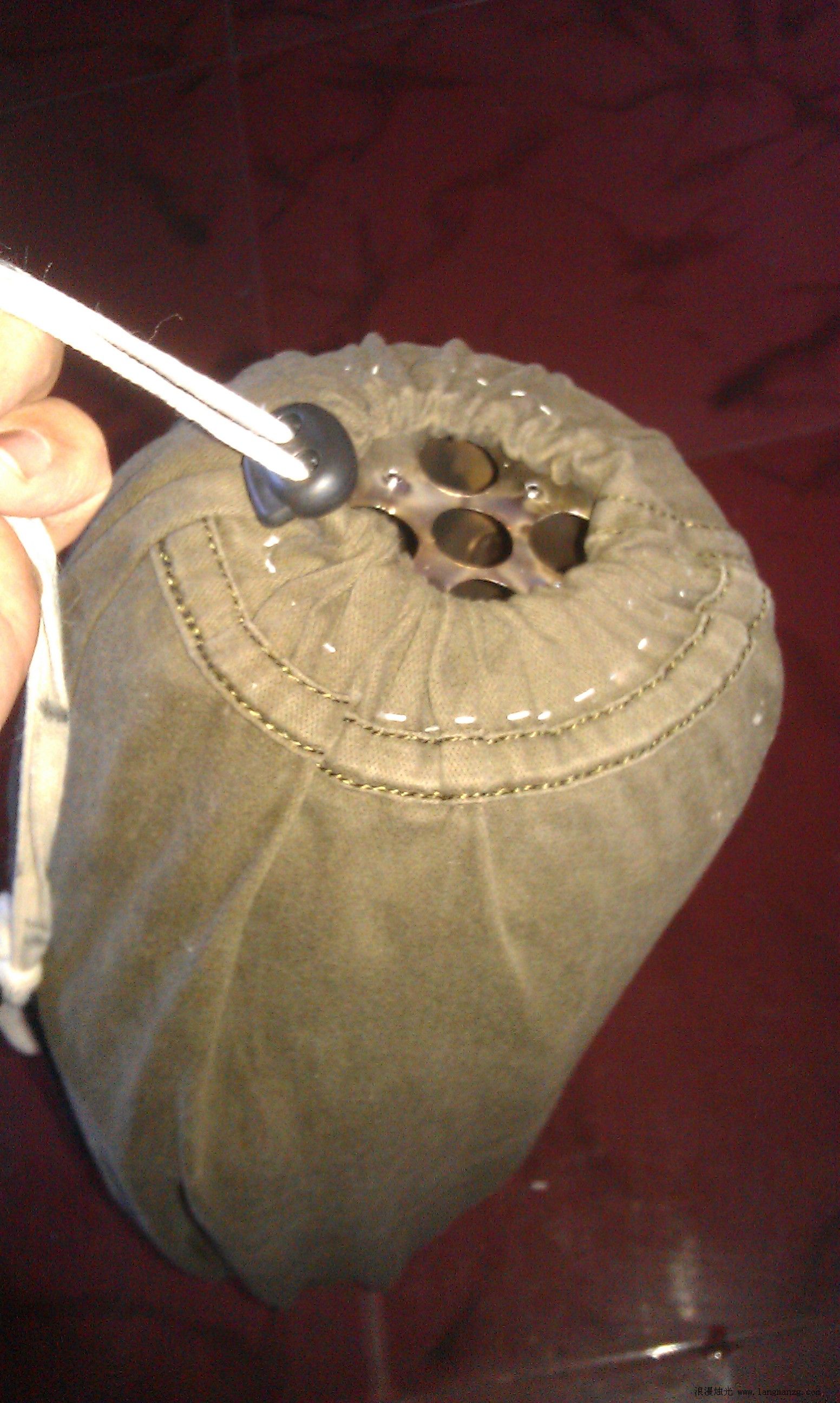

(633K) 用旧战术裤裤腿改的炉子携行袋。

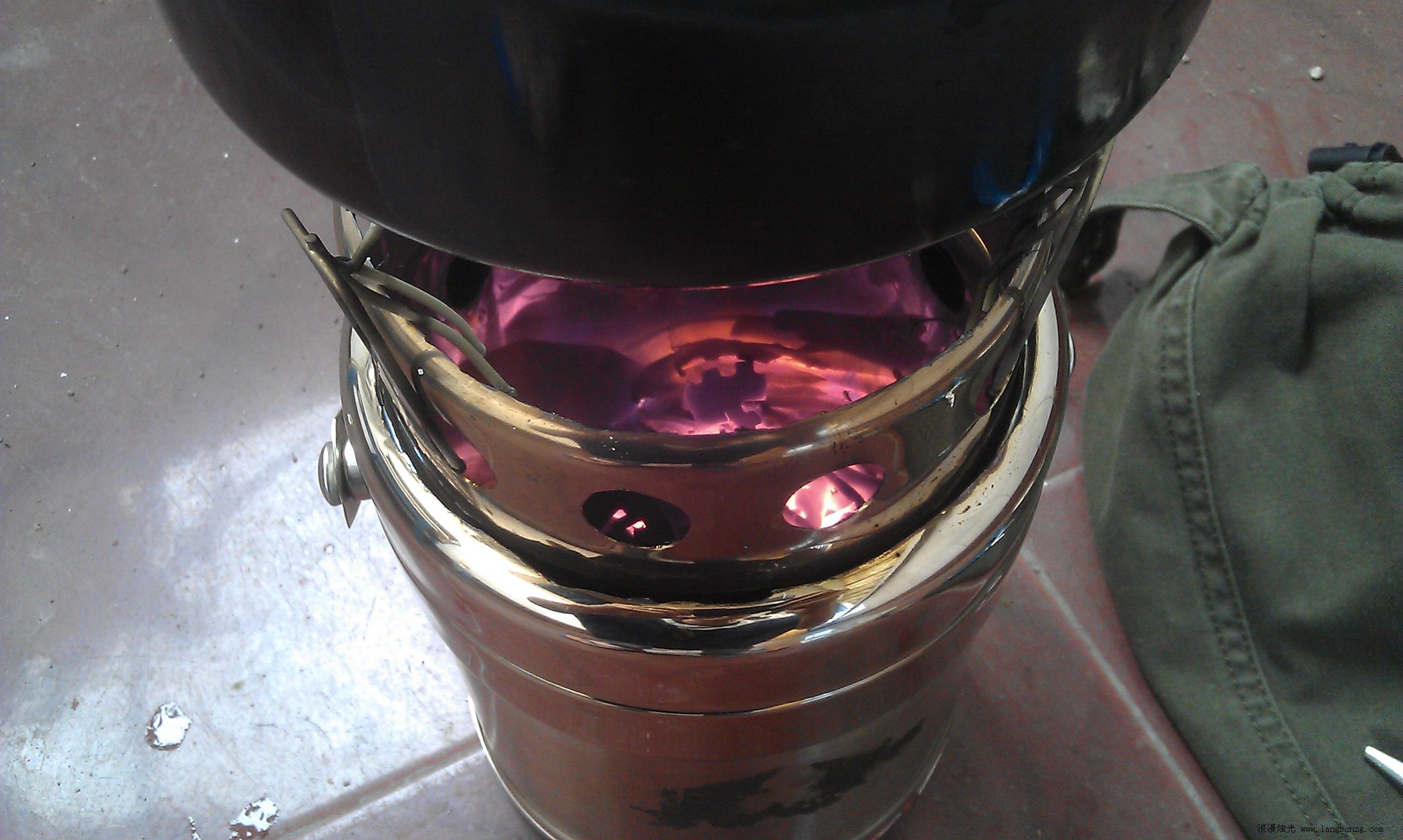

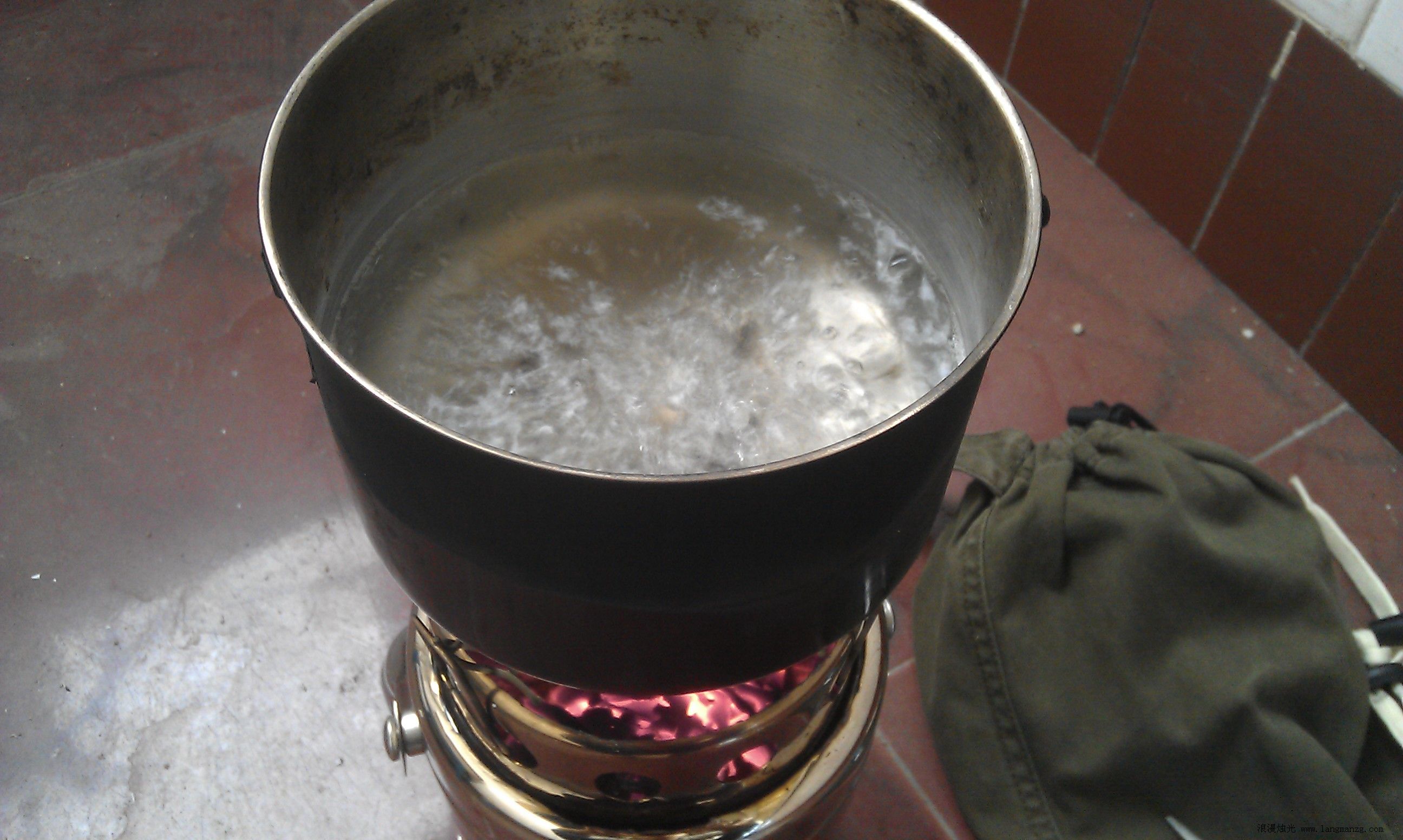

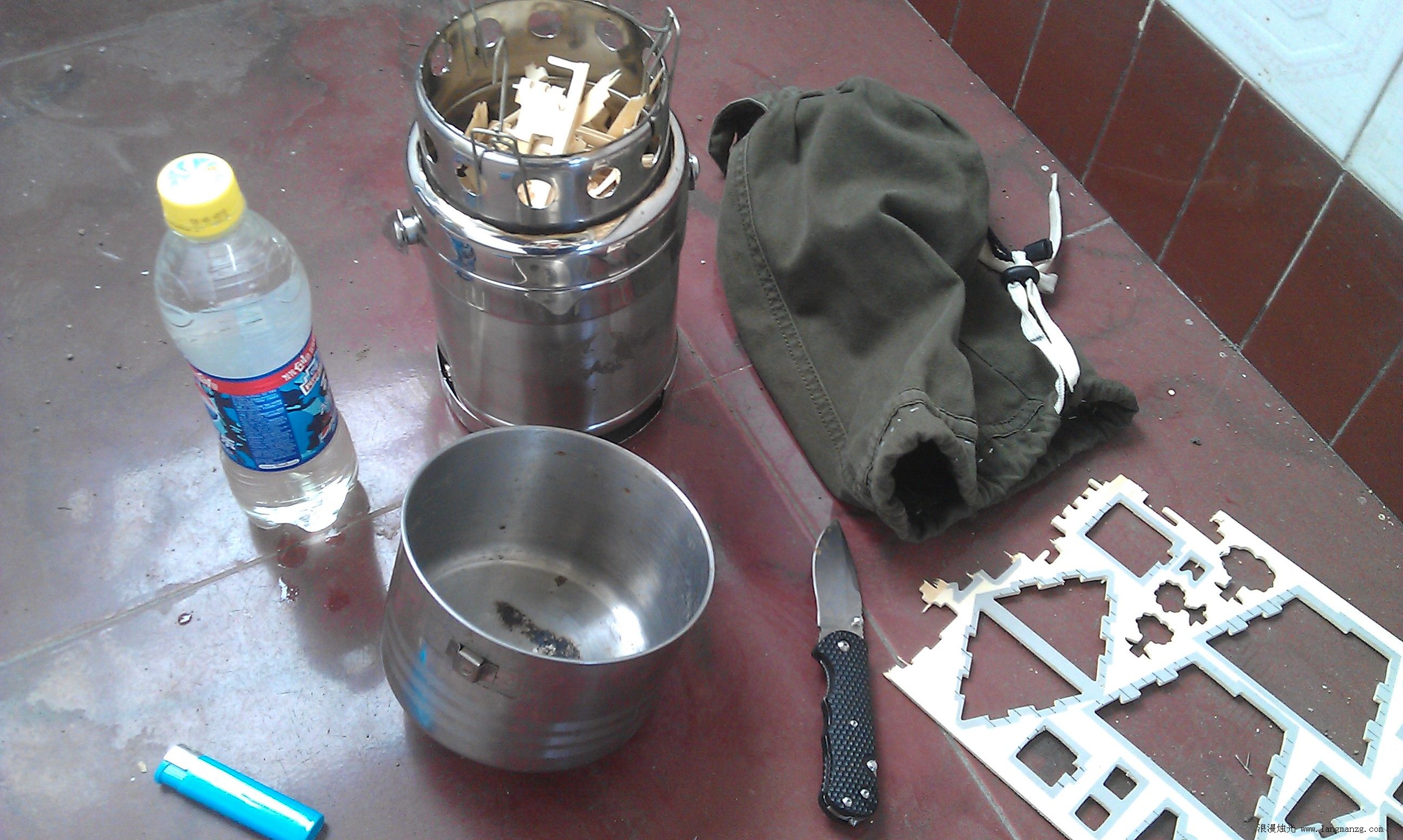

后面就是和上面视频一起的图片了，测试的时候。

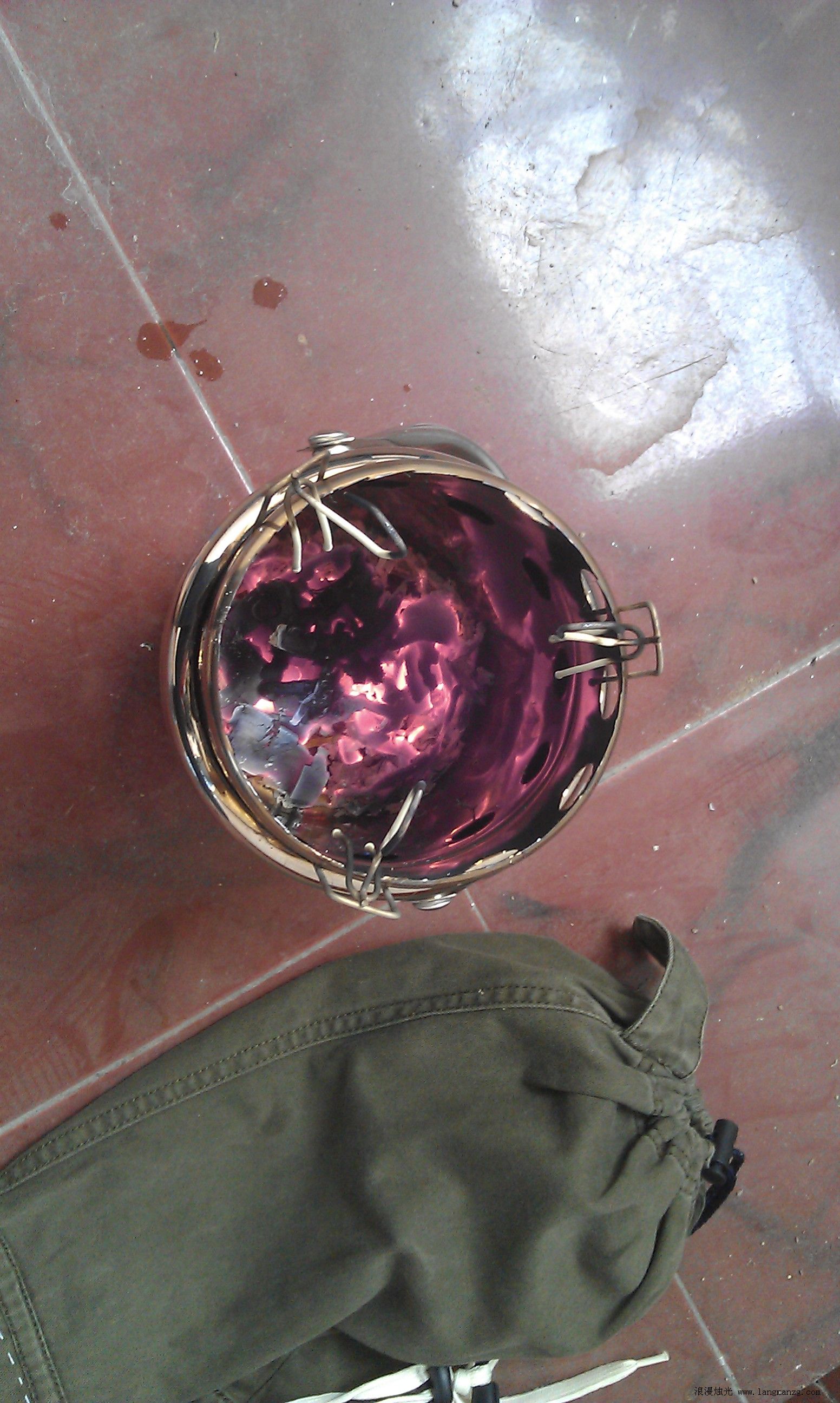

(1042K)

(868K)

(775K)

(960K)

(1105K)

(962K)

(972K)

(843K)

最后是我的logo，以后我所有的DIY产物，都会有这个logo了。呵呵。

仅供大家参考学习，技术交流。
