生存刀追踪者

双击自动滚屏

发布时间：2011-2-11 10:23:23 阅读：5296次【字体：大中小】

生存刀追踪者DIY

---作者：xiaobai11235

一直都在深度潜水偶尔才发表点评论眼看着比我后注册的战友们级别是一个比一个高

今天实在忍不住啦发个自己的手工作品原Tom Brown设计的追踪者不过我做的这个既不是它的原版也不是Tops的版本是更接近于电影《捕猎游戏》那一版

不过背齿部分还是采用Tops的裂锯电影版那种杀气腾腾的锯齿个人感觉没有这种实用况且我还做不出那种齿...这才是关键

刀的材料是弹簧钢的本来已经在收购站花十两买好了一块厚12mm的板子的准备拿去线切割的加工厂剖成6mm的板子顺带切出外形时被偷懒换成了现成的5mm板

（其实我都知道...而且买的板子也拿回来了的）而且因为种种原因没做成线切割只好再重复以前的做法用气焊切割割掉多余的料剩下的毛边用砂轮磨了磨大概磨了个刃（免得手工锉时工程太大）背齿部分因为自己手抓不稳所以没办法用切割机盘片切出来只好拜托别人

悲剧的事就这么发生了讲好了具体尺寸后人家简直是信誓旦旦得说没问题就放心好了最多半小时就好亏得我还信了屁颠屁颠地出去吃了饭回来一看顿时傻眼...简直像狗啃的一样

还没我第一次做的背齿好图后面会跟上

p.s 追踪者我做了两次第一把是去年寒假的事...当时在群里发的图应该有人还记得吧...销魂的柴刀啊

(470K)

电影版好不容易下下来截的屏可以看出和网上盛传的电影版和原版的对照图还是有一定区别

(939K)

刚做好的回家加工前版本

(633K)

悲剧的背齿不要随便相信陌生人呐 555...

(866K)

追踪者的那个勾个人感觉很有难度第一次做时根本就没做出来那时锉刀都还用不好

(820K)

开出刃各个细节也具体化后回家加工后版本做的不好除了刃其他变化不是很大

(929K)

裂锯这个角度掌握得不是很好还是很粗糙

(928K)

第二段刃的细节那个勾的的地方不知道做的合理不...

(982K)

换一个方向看看我右撇子所以靠近身体那一面磨得比另一边平点感觉削东西会好点

好现在做好的都发出来了剩下的做好了还会更新不过最近快期末考了所以会耽搁久一点... 小弟还是个新手欢迎大家的批评指正看了这么多也给个意见呗

另外附一张我的工作台照片都是近期购置的 4寸的台虎钳 70两圆锉扁锉半圆锉各种锉除了看到的外还有一套小的什锦锉没拿出来只抽了根小扁锉来修刃红色手柄的是小金刚锉这个刀背齿些地方还莫名其妙的硬普通锉刀锉上去是打滑的需要用金刚锉来磨

那个台子是纯手工的哦铁板+角铁焊出来的我老爹的功劳还有台钳上那个夹具铁板加螺丝螺帽做成~能手工的全手工~

(1048K)

延续

放假终于把做好的板子拿去淬火和上手柄了听从建议还打了一大排的减重孔和以前做的那个手感感觉瞬间就不一样了...

淬火对我来说一直是个大问题因为完全就没有任何经验即使网上能查到各种淬火和回火的数据但是我能有的加工器材就只有用气焊切割的那个枪来加热目测金属加热温度即使网上有色卡作对比但对于我这种菜鸟又谈何容易...所以全凭感觉大约800度的水淬然后200度左右埋在加热过的氧化铁粉里回火

这次的淬火运气还算好硬度什么的还过得去刃口粗开粗铁丝、3MM铜棒和去掉药皮的3.5MM铁焊条都能一刀斩断电线什么的当然也不会有什么问题不过受环境限制也就没拍下来

只是回家在后院拍了张砍木头的砍完后刀刃没问题但不是研磨党同时也只是把粗用的刀所以不能削纸表面处理也只是用磨光机磨掉了氧化层而已粗用的刀嘛用不着那么精细

(109K)

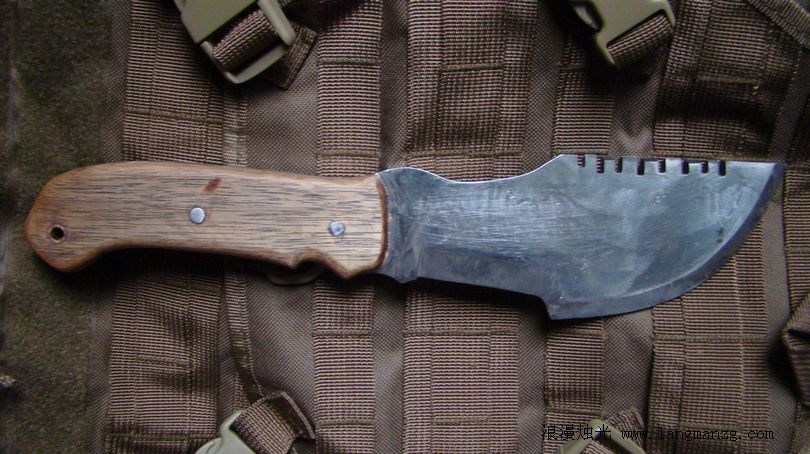

刀柄的木料就是随意找的硬木身边没有什么好木料也懒得上淘宝买了 5MM不锈钢铆钉用不锈钢的大螺丝上车床车的后面的紫铜管就是坏掉的气焊切割枪上锯下来的表面没怎么处理看起来灰头土脸的不过却是个耐操的家伙

(143K)

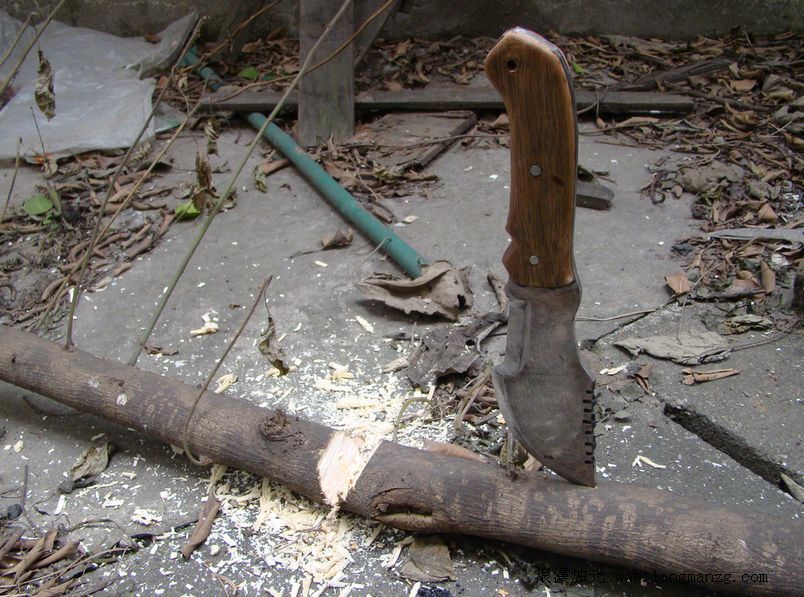

轻轻松就砍了下来前面那一段刀刃其实并没完全开完我总怕砍到什么硬的会缺磨刀可真的是个大工程这次偷懒就直接用小金刚锉磨的

(145K)

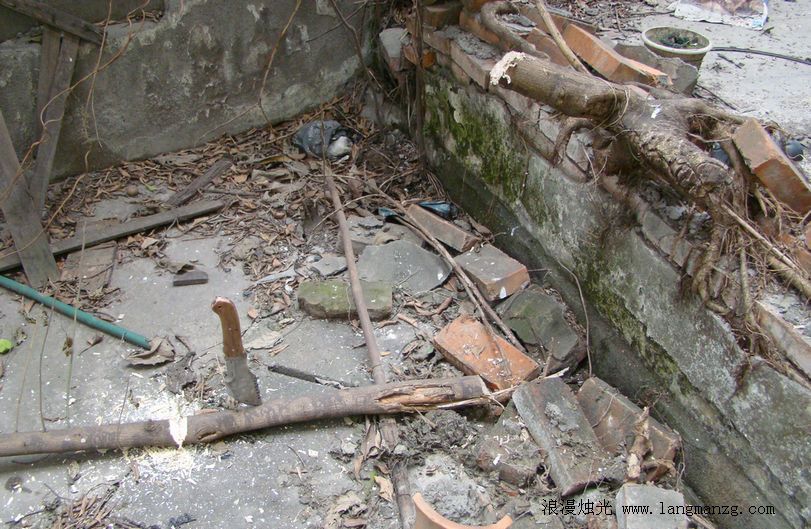

上个全貌上面那个是以前用斧头砍下来的毕竟斧头才是专业砍木头的条件允许的情况下还是专物专用的好

(104K)

前年11月还是一棵长到了四楼那么高的树不巧的是遇见了刚买斧头的我一个下午就被抡翻在地

接下来的一周回家一有空就去肢解它现在嘛倒是稍微对砍树有一定心得了外加练习镁棒生火好几次惹得楼上邻居几度破口大骂...生存狂果然还是要低调的好

----END
